3-11
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Закрывание багажного отсека
1. Опустите крышку багажного отсека.
2. Поверните ключ против часовой стрелки
и выньте его.

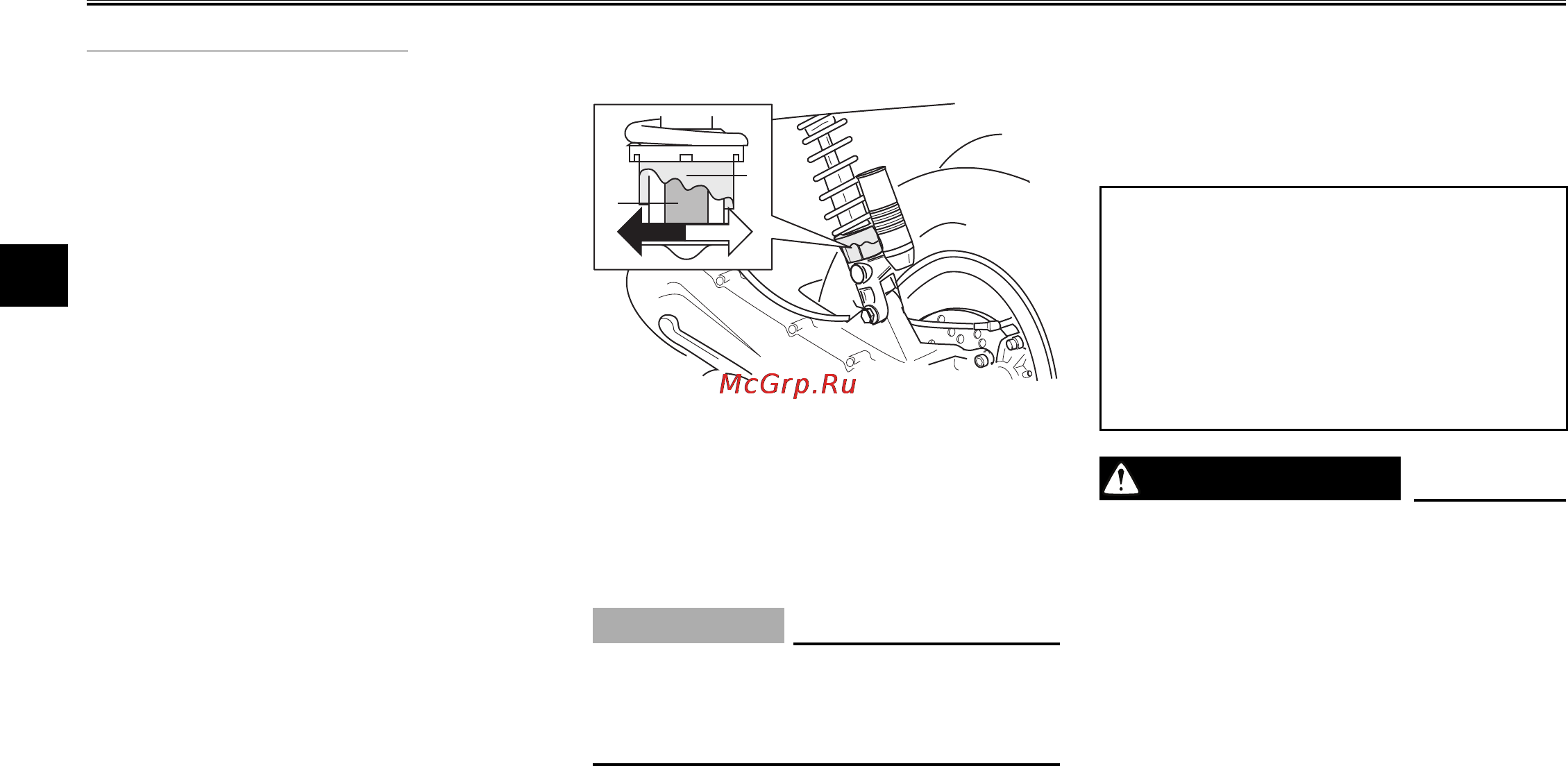

Регулировка узла амортизатора
(на некоторых модификациях)
(b)
(a)
1
2
1. Регулировочное кольцо предварительного
сжатия пружины
2. Индикатор положения
Данный узел амортизатора оснащён коль-
цом регулировки предварительного сжатия
пружины.
ПРИМЕЧАНИЕ
Во избежание поломок, не пытайтесь
устанавливать механизм регулировки
за пределы его максимальных или ми-
нимальных положений.
Отрегулируйте степень предварительно-
го сжатия пружины следующим образом.
Для увеличения предварительного сжатия
пружины и, таким образом, придания под-
веске большей жёсткости, поворачивайте
кольцо в направлении (a). Для уменьшения
предварительного сжатия пружины и, та-
ким образом, придания подвеске меньшей
жёсткости, поворачивайте кольцо в направ-
лении (b). Совместите соответствующую
отметку на регулировочном кольце с инди-
катором положения на амортизаторе.
Установки предварительного сжатия
пружин:
Минимум (мягко):
(b)
Стандарт:
среднее
Максимальное значение (жестко):
(a)
ПРЕДОСТЕРЕЖЕНИЕ
Данный амортизатор содержит азот
под высоким давлением. Перед тем как
приступить к работе с амортизаторами,
необходимо прочесть и уяснить следую-
щую информацию:
Оберегайте газонаполненный ци-
•
линдр от ударов и не пытайтесь его
вскрыть.
Не помещайте амортизатор на от-
•
крытый огонь или другой высоко-
температурный источник тепла. Это
может привести к взрыву амортиза-
тора.
