РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3

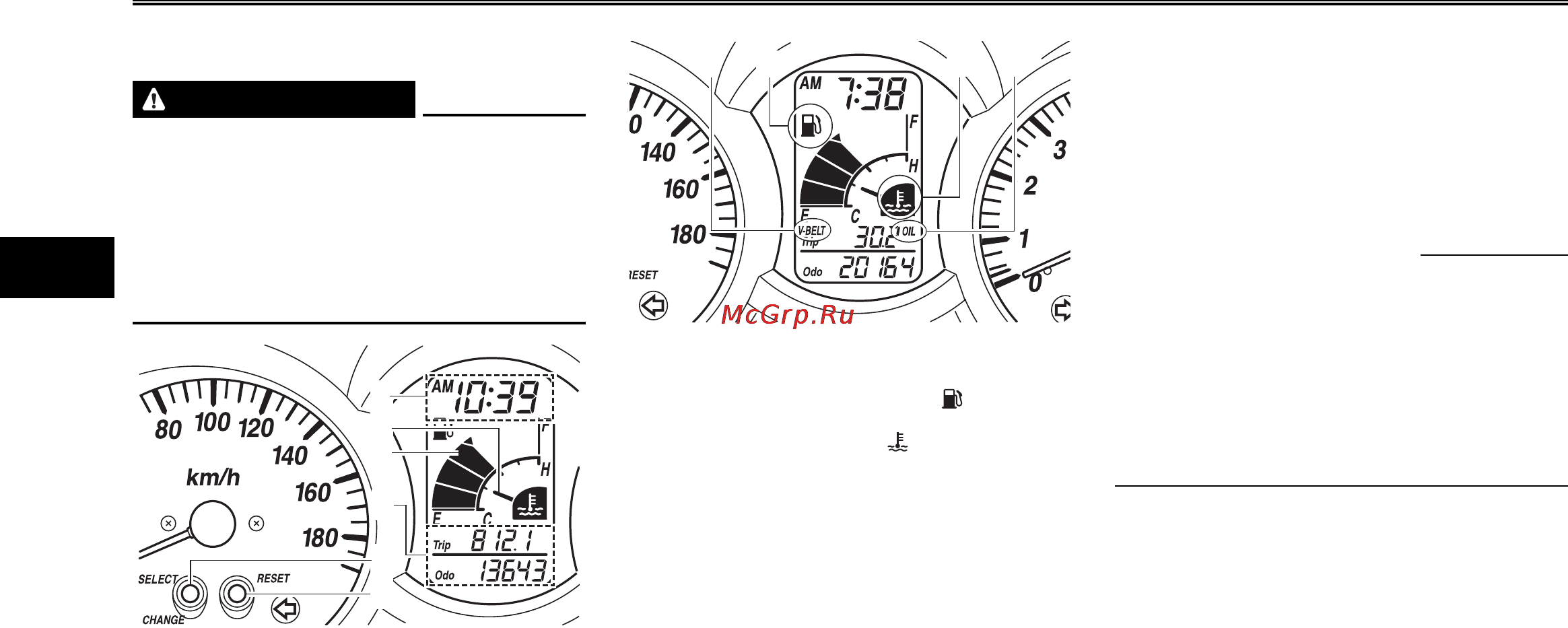

Многофункциональный дисплей
ПРЕДОСТЕРЕЖЕНИЕ
Любые изменения в установках много-
функциональной приборной панели
производите только при остановлен-
ном мотоцикле. Изменение установок
в процессе движения отвлекает ваше
внимание от дорожной обстановки и
увеличивает риск аварии.
1
2
3
4
5
6
1. Часы/указатель температуры окружающего
воздуха
2. Указатель температуры охлаждающей
жидкости
3. Указатель уровня топлива
4. Одометр/счетчики пути
5. Кнопка SELECT (ВЫБОР)
6. Кнопка «RESET» (сброс)
12
3
4
1. Сигнализатор необходимости замены
клиновидного ремня «V-BELT»
2. Сигнализатор уровня топлива « »
3. Сигнализатор высокой температуры
охлаждающей жидкости « »
4. Сигнализатор замены масла «OIL»
В составе многофункционального дисплея
имеется:
указатель уровня топлива•
указатель температуры охлаждающей •
жидкости
одометр•
два счётчика пути (показывающие про-•
бег после последнего обнуления)
счётчик пути на остатке топлива (по-•
казывающий пройденную дистанцию с
тех пор, как указатель уровня топлива
начал мигать)
устройство самодиагностики•
часы•
указатель температуры окружающего •
воздуха
сигнализатор замены масла•
сигнализатор необходимости замены •
клиновидного ремня
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Перед использованием кнопок SELECT •
(ВЫБОР) и RESET (СБРОС) обязатель-
но включите зажигание.
Когда ключ повернут в положение ON •
(ВКЛЮЧЕНО) загораются поочередно
все сегменты многофункционального
дисплея для диагностики электриче-
ской цепи и затем гаснут.
Режимы одометра и счётчика пути
Нажатие кнопки SELECT (ВЫБОР) переклю-
чает индикацию дисплея между режимами
одометра «ODO» и счётчиков пути «TRIP»
в следующей последовательности: ODO
(одометр) → TRIP (top)(верхний) → TRIP
(bottom)(нижний) → ODO (одометр)
Когда количество топлива в баке уменьшит-
ся до 2,8 л, левый сегмент указателя уровня
топлива начнет мигать, и дисплей одометра
автоматически перейдет в режим счетчика
пути «Trip F» и начинает подсчитывать про-
бег с этого момента.
