3-6
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3

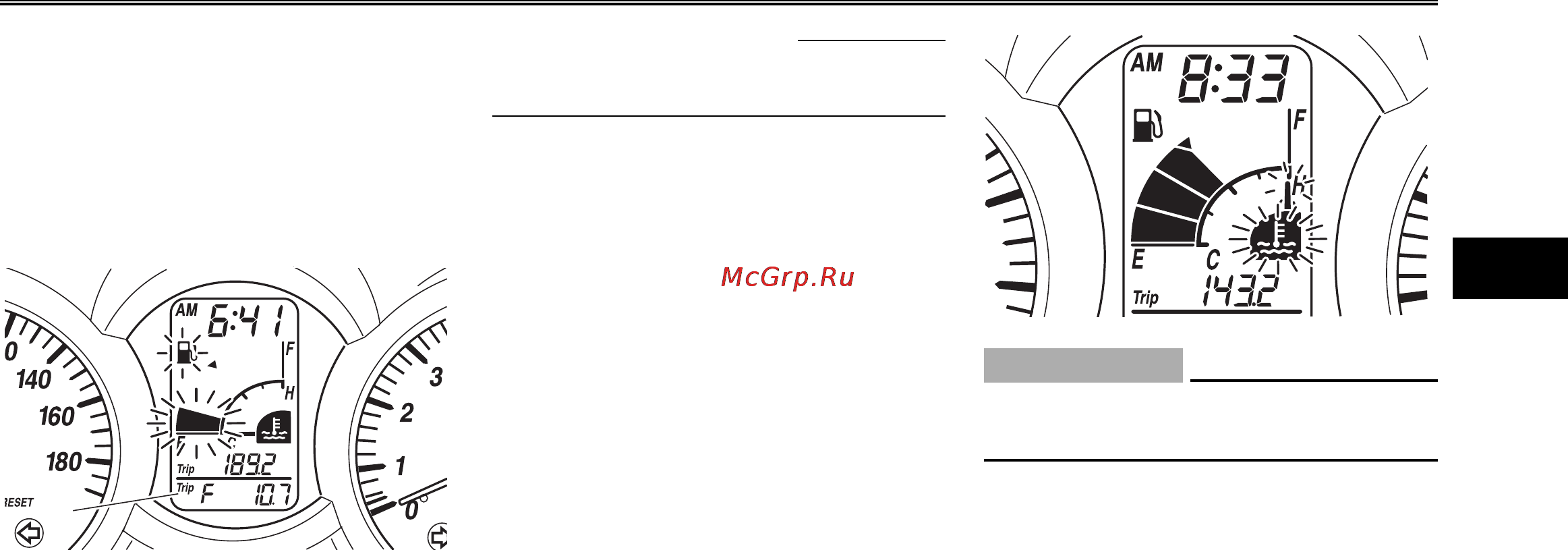

В этом случае нажатие кнопки SELECT (ВЫ-
БОР) переключает дисплей между различ-
ными режимами счётчика пути и одометра
в следующей последовательности: TRIP F
(пробег на остатке топлива) → TRIP (top)
(верхний) → TRIP (bottom)(нижний) →
ODO (одометр) → TRIP F (пробег на остатке
топлива)
1
1. Счетчик пробега на остатке топлива
Для обнуления показаний счётчика пути
выберите нужный режим кнопкой SELECT
(ВЫБОР) и затем нажмите кнопку RESET
(СБРОС) не менее чем на одну секунду,
пока показания выбранного счётчика пути
мигают («Trip» или «Trip F» мигают только в
течении пяти секунд). Если вы не сбросили
вручную показания счётчика пути на остатке
топлива, они сбросятся автоматически че-
рез 5 км после дозаправки и дисплей вер-
нётся к индикации предыдущего режима.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
После нажатия кнопки RESET (СБРОС) вер-
нуть дисплей в режим TRIP F невозможно.
Указатель уровня топлива
При включенном в положение «ON» выклю-
чателе зажигания указатель уровня топлива
показывает уровень топлива в топливном
баке. По мере уменьшения уровня топли-
ва сегменты указателя уровня топлива по-
степенно погасают вплоть до символа «Е»
(Пусто). Когда уровень топлива достигнет
нижнего сегмента «Е», нижний сегмент
указателя и сигнализатор уровня топлива
начнут мигать. Если данная лампа горит,
необходимо при первой возможности за-
править скутер топливом.
Указатель температуры охлаждающей
жидкости
Когда ключ зажигания находится в положе-
ние ON (ВКЛЮЧЕНО), указатель темпера-
туры охлаждающей жидкости индицирует
температуру охлаждающей жидкости. Тем-
пература охлаждающей жидкости меняется
в зависимости от погодных условий и на-
грузки двигателя. Если загорится верхний
сегмент, остановите двигатель и дайте ему
остыть (См. стр. 6-37).
ПРИМЕЧАНИЕ
Не эксплуатируйте двигатель в случае
перегрева.
Сигнализатор замены масла «OIL»
Данный сигнализатор начинает мигать при
первичном пробеге в 1000 км, затем после
5000 км и каждые 5000 км пробега впослед-
ствии, указывая тем самым на необходи-
мость замены моторного масла.
После смены масла необходимо переуста-
новить сигнализатор (См. стр. 6-12). Если
замена масла была произведена до вклю-
чения сигнализатора, сигнализатор необхо-
димо переустановить, чтобы в следующий
раз сигнализатор включился в положенное
время (См. стр. 6-12).
