Yamaha YP400 (2012) [22/92] Работа органов управления и приборов
![Yamaha YP400 (2012) [22/92] Работа органов управления и приборов](/views2/1121726/page22/bg16.png)
3-7
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Исправность электрической цепи сигнали-
затора проверяется следующим образом.
1. Установите выключатель двигателя
в положение « », а ключ зажигания
переведите в положение «ON» (ВКЛ).
2. Убедитесь в том, что данный сигна-
лизатор высветится на несколько се-
кунд и затем погаснет.
3. Если индикатор не высвечивается, об-
ратитесь к дилеру компании YAMAHA
для проверки электрической цепи.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Сигнализатор смены моторного масла
может мигать, когда двигатель скутера
работает, а сам скутер установлен на цен-
тральную опору, но это не является призна-
ком неисправности.
Сигнализатор необходимости замены
клиновидного ремня «V-BELT»
Данный сигнализатор включается при на-
ступлении срока замены клиновидного
ремня (каждые 20000 км).
Исправность электрической цепи сигнали-
затора проверяется следующим образом.
1. Поверните ключ зажигания в положе-
ние ON (ВКЛЮЧЕНО) и убедитесь, что
выключатель двигателя установлен в
положение « » .
2. Если индикатор не высвечивается, об-
ратитесь к дилеру компании YAMAHA
для проверки электрической цепи.
Устройство самодиагностики
Данная модель оснащена устройством са-
модиагностики различных электрических
цепей.
Если какая-либо из электрических цепей
неисправна, многофункциональный ди-
сплей отображает код ошибки. Если мно-
гофункциональный дисплей индицирует
подобные коды ошибок, зафиксируйте их и
обратитесь к дилеру компании YAMAHA для
проверки ТС.
ПРИМЕЧАНИЕ
Если дисплей индицирует какой-либо код
ошибки, транспортное средство должно
быть проверено как можно скорее во из-
бежание повреждения двигателя.
Функция самодиагностики также проверяет
работоспособность цепи иммобилайзера.
Если какая-либо из электрических цепей
иммобилайзера неисправна, высвечивает-
ся сигнализатор неисправности двигателя,
после чего многофункциональный дисплей
отображает код ошибки, когда ключ зажига-
ния находится в положение ON (ВКЛЮЧЕНО)
ПОЛЕЗНЫЕ ПОДСКАЗКИ

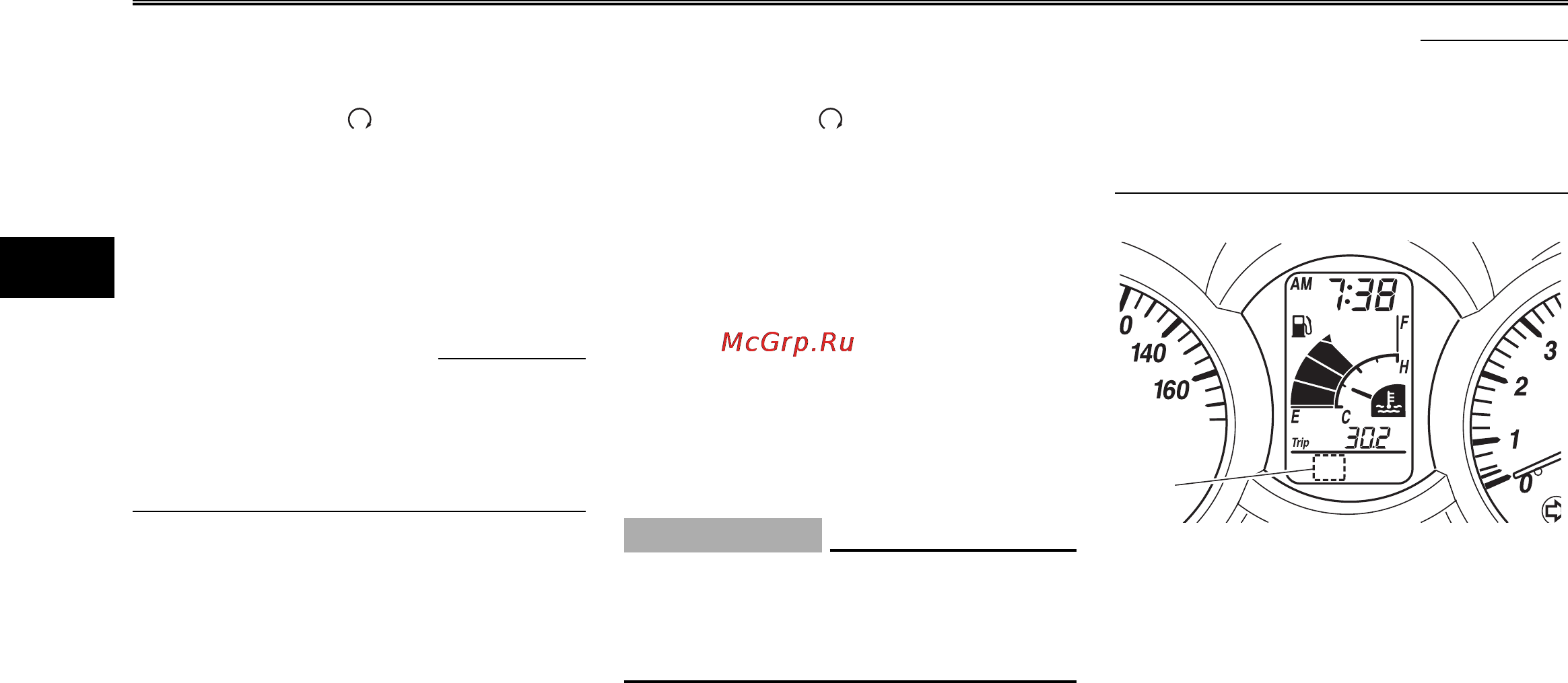

Если многофункциональный дисплей ин-
дицирует код 52, это может быть вызвано
взаимовлиянием транспондеров. Если по-
является данный код ошибки, попробуйте
следующее.
1
1. Указатель кода ошибки
1. Воспользуйтесь ключом перереги-
страции для запуска двигателя.
