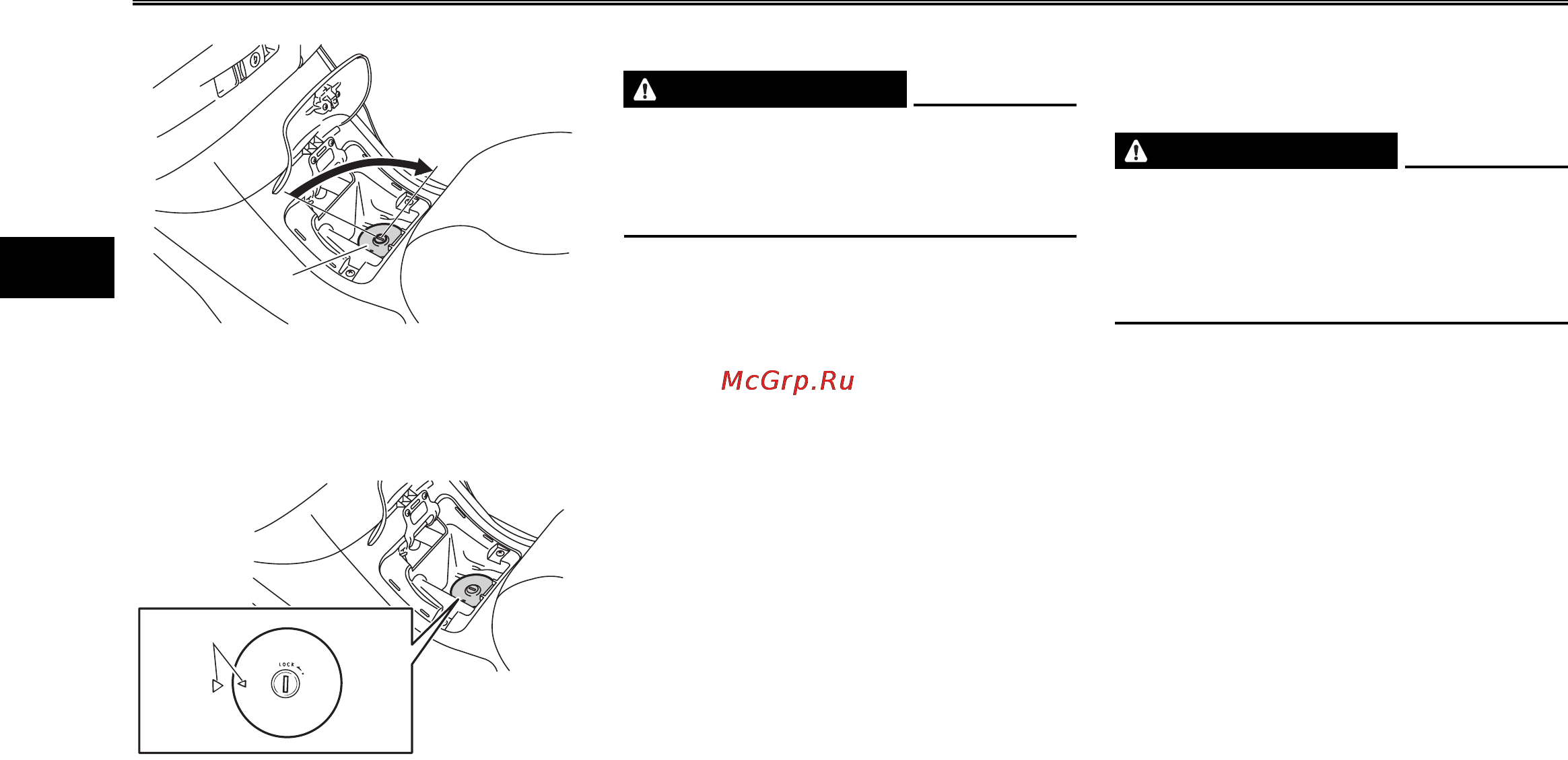

РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
1
1. Пробка горловины топливного бака
Для установки пробки топливного бака
1. Совместите метки, вставьте крышку
топливного бака в горловину, затем
надавите на крышку.
1
1. Метки
2. Поверните ключ против часовой
стрелки в исходное положение и за-
тем выньте его.
3. Закройте крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь,
что пробка топливного бака должным
образом завёрнута. Вытекшее топливо
может стать причиной пожара.
Топливо
Убедитесь, что в баке имеется достаточное
количество бензина.
ПРЕДОСТЕРЕЖЕНИЕ
Бензин и его пары крайне огнеопасны
и взрывоопасны. В целях обеспечения
пожарной безопасности следуйте во
время работы с топливом следующим
требованиям.
1. Перед тем как дозаправить скутер,
выключите двигатель и убедитесь,
что на скутере никто не сидит. Не ку-
рите во время заправки и не выпол-
няйте её вблизи от источников искр,
открытого пламени и в других местах,
где возможно возгорание топлива
(например, вблизи от кипятильников,
сушилок для одежды и т.д.).
2. Не переливайте топливный бак. При
дозаправке скудтера убедитесь, что
правильно вставили заправочный пи-
столет в горловину топливного бака.
Прекратите доливать топливо когда
его уровень в баке дойдет до нижней
кромки заливной горловины. Топливо
при нагреве расширяется, поэтому
его нагрев от двигателя может приве-
сти к проливу.
