Сигнальная лампа уровня топлива « »
Эта сигнальная лампа загорается, когда уро-
вень топлива падает приблизительно до 3,0
л. При возникновении такой индикации как
можно скорее заправьтесь. Электрическую
цепь сигнальной лампы можно проверить, по-
вернув ключ зажигания в положение «ON».
Сигнальная лампа должна загореться на не-
сколько секунд, затем погаснуть. Если этого
не происходит, обратитесь к дилеру компании
Yamaha для проверки электрической цепи.
Сигнальная лампа неисправности
двигателя «
»
Эта сигнальная лампа загорается, если обна-
руживается неисправность в электрической
цепи контроля двигателя. При возникновении
такой индикации обратитесь к дилеру компании
Yamaha для проверки системы самодиагности-
ки. (Пояснения работы устройства самодиагно-
стики смотрите на стр. 3-6).
Электрическую цепь сигнальной лампы можно
проверить, повернув ключ зажигания в положе-
ние «ON». Сигнальная лампа должна загореться
на несколько секунд, затем погаснуть. Если это-
го не происходит, обратитесь к дилеру компа-
нии Yamaha для проверки электрической цепи.
ПРИМЕЧАНИЕ
При повороте ключа зажигания в положение
«ON» и нажатии пускового выключателя заго-
рается эта сигнальная лампа, однако, это не
является признаком неисправности.
Индикаторная лампа системы иммоби-
лайзера
Электрическую цепь этой индикаторной лам-
пы можно проверить, повернув ключ зажига-
ния в положение «ON».
Индикаторная лампа должна загореться на
несколько секунд, затем погаснуть. Если
этого не происходит, обратитесь к дилеру
компании Yamaha для проверки электричес-
кой цепи.
Через 30 секунд после поворота ключа за-
жигания в положение «OFF» индикаторная
лампа начинает мигать, указывая на то, что
система иммобилайзера включена. Через 24
часа индикаторная лампа перестает мигать,
однако, система иммобилайзера остается
включенной.
Кроме того, эта модель мотоцикла оборудо-
вана устройством самодиагностики системы
иммобилайзера. (Пояснения работы уст-
ройства самодиагностики смотрите на стр.
3-6).

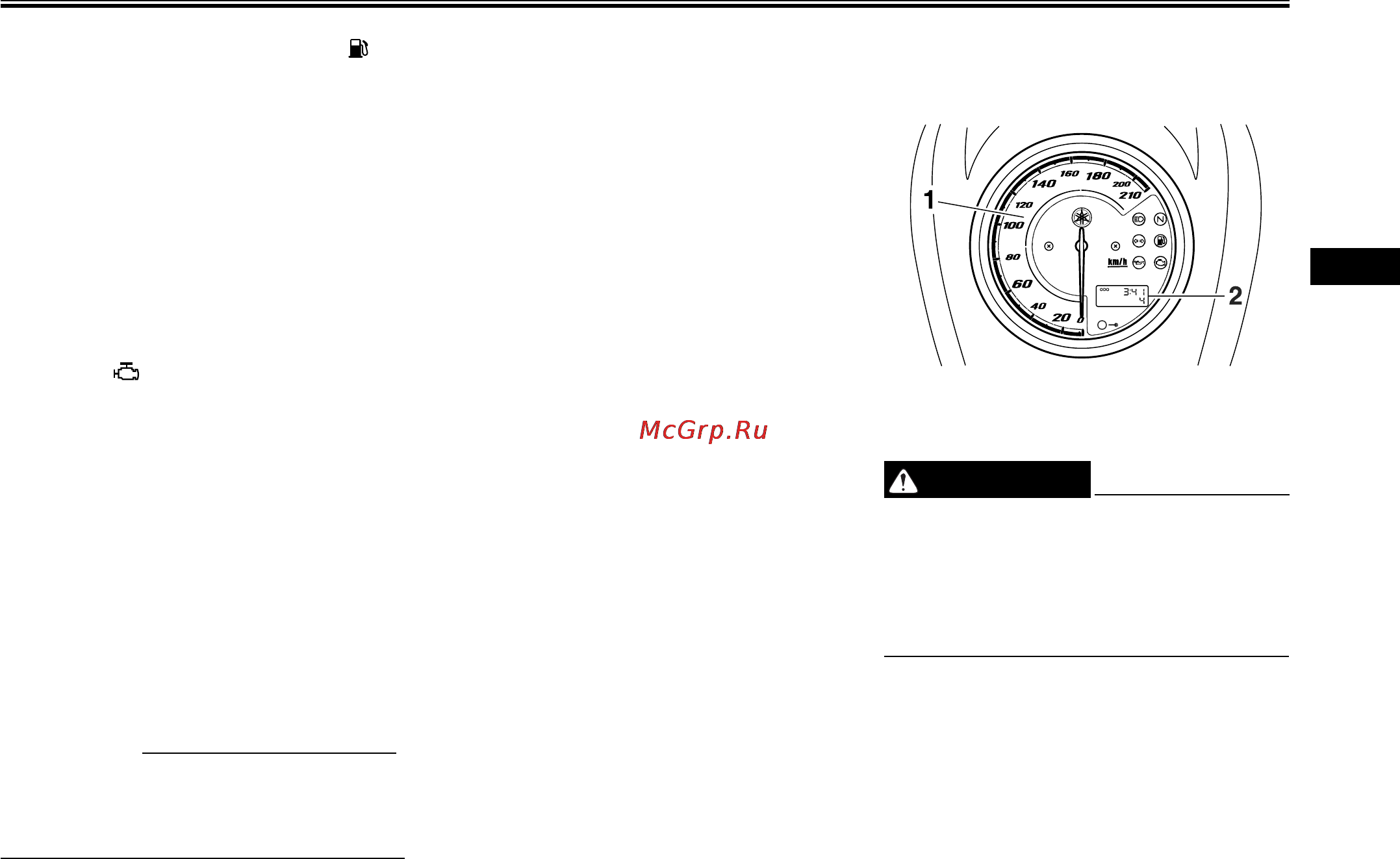

Многофункциональная
приборная панель
1. Спидометр
2. Счетчик общего пробега/счетчик пути/счетчик
пробега на резерве топлива/часы
ПРЕДОСТЕРЕЖЕНИЕ
Перед изменением установок много-
функциональной приборной панели сле-
дует остановить мотоцикл. Изменение
установок во время движения отвлекает
водителя и увеличивает риск дорожно-
транспортного происшествия.
Многофункциональная приборная панель
включает следующие приборы:
● спидометр
● счетчик общего пробега
● два счетчика пути (показывают рассто-
яние, пройденное с момента последней
установки на ноль)
3-4
