3
● счетчик пробега на запасе топлива (по-
казывает расстояние, пройденное на
резерве топлива)
● часы
● устройство самодиагностики
● режим регулировки яркости
ПРИМЕЧАНИЕ
Перед использованием переключателей
«SELECT» и «RESET» следует повернуть ключ
зажигания в положение «ON», за исключени-
ем включения режима регулировки яркости.

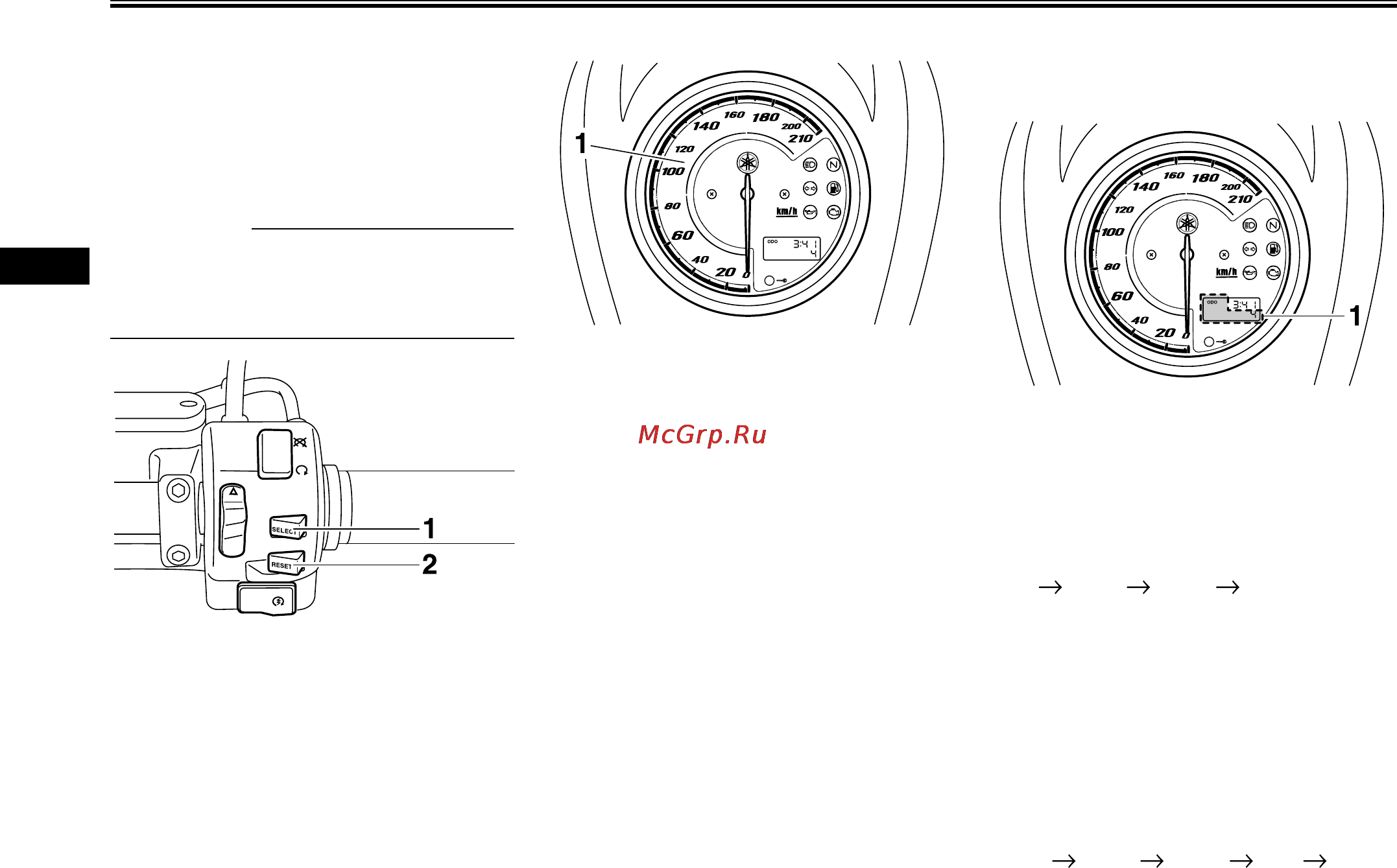

1. Переключатель «SELECT» [Выбор]
2. Переключатель «RESET» [Сброс]
Спидометр
1. Спидометр
Для проверки электрической цепи, при по-
вороте ключа зажигания в положение «ON»
стрелка спидометра один раз проходит всю
шкалу измерения, затем возвращается к ну-
левому значению.
Счетчик общего пробега/счетчик пути/
счетчик пробега на резерве топлива/
часы
1. Счетчик общего пробега/счетчик пути/счетчик
пробега на резерве топлива
Нажмите переключатель «SELECT», чтобы
переключить дисплей между режимом из-
мерения общего пробега «ODO», режимами
измерения пути «TRIP А» и «TRIP В» в следу-
ющем порядке:
ODO
TRIP A TRIP B ODO
Когда загорается сигнальная лампа уров-
ня топлива (см. стр. 3-3), дисплей счетчика
пробега автоматически переключается в ре-
жим измерения пробега на резерве топлива
«TRIP F» и начинает отсчитывать расстояние,
пройденное с этого момента. В этом случае
нажмите кнопку «SELECT», чтобы переклю-
чить дисплей между различными режимами
измерения пути и общего пробега в следую-
щем порядке:
TRIP F TRIP A TRIP B ODO TRIP F
3-5
ФУНКЦИИ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
