3
Для сброса счетчика пути на ноль выбери-
те режим измерения пути переключателем
«SELECT», затем нажмите и удерживайте
переключатель «SELECT» не менее одной
секунды. Если вы не выйдите из режима
счетчика пробега на резерве топлива, этот
режим отключится автоматически, и дисп-
лей вернется в ранее установленный режим
через 5 км, пройденные после дозаправки.

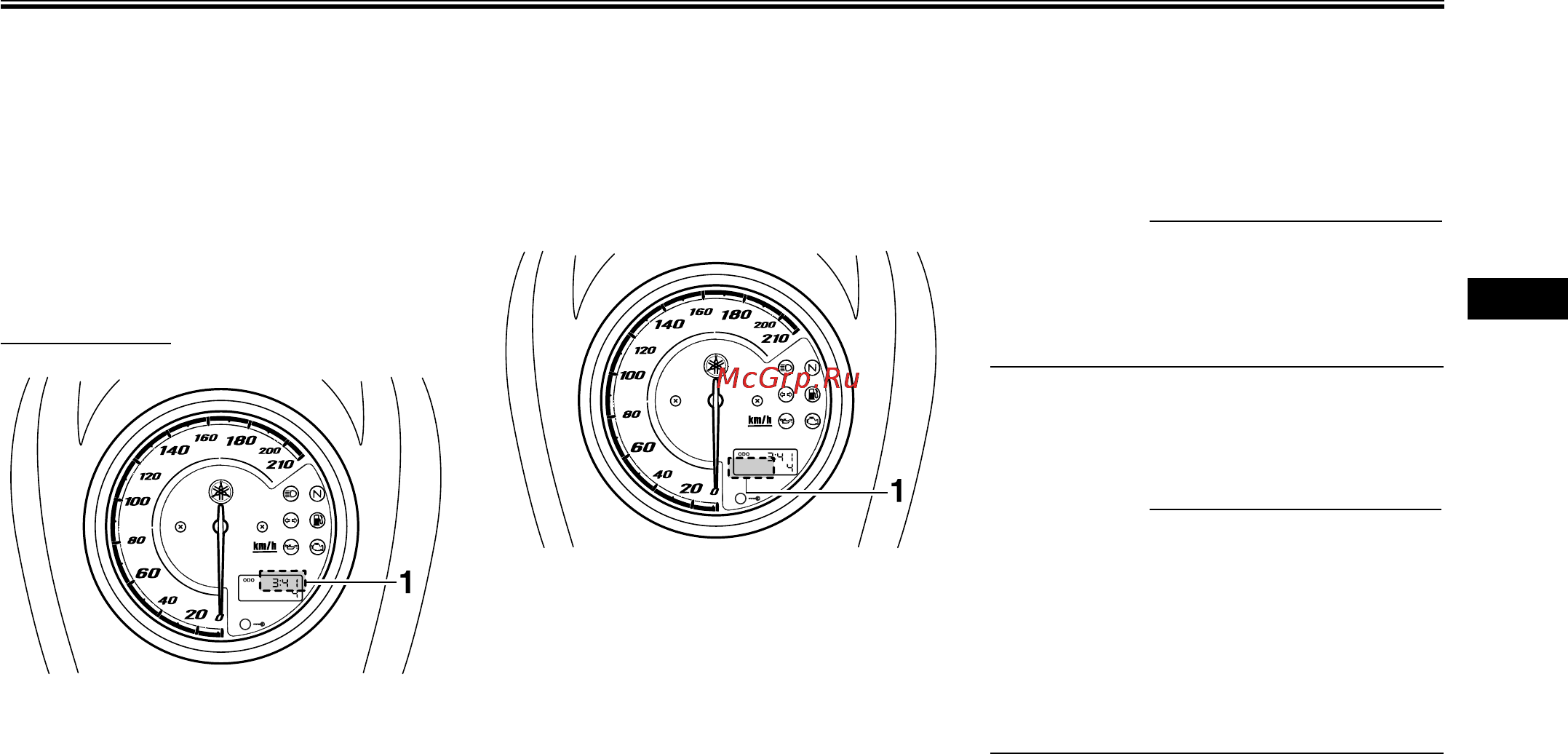

Установка часов:
1. Часы
1. Нажмите одновременно переклю-
чатели «SELECT» и «RESET» и удер-
живайте их не менее трех секунд.
2. Для установки значения часов на-
жмите переключатель «RESET»,
когда цифры часов начинают ми-
гать.
3. Нажмите переключатель «SELECT»,
начнут мигать цифры минут.
4. Для установки значения минут на-
жмите переключатель «RESET».
5. Для пуска часов нажмите и отпус-
тите переключатель «SELECT».
Устройство самодиагностики
1. Дисплей кода ошибки
Эта модель мотоцикла оборудована уст-
ройством самодиагностики различных элек-
трических цепей.
При обнаружении неисправности в какой-
либо из этих цепей загорается сигнальная
лампа неисправности двигателя, а на дис-
плее общего пробега/счетчика пути/часов
отображается код ошибки.
Кроме того, устройство самодиагностики
обнаруживает неисправности цепей систе-
мы иммобилайзера.
При обнаружении неисправности в цепях
системы иммобилайзера начинает мигать
индикаторная лампа системы иммобилайзе-
ра, а на дисплее отображается код ошибки.
ПРИМЕЧАНИЕ
Если на дисплее отображается код ошиб-
ки 52, это может быть вызвано помехами
ретранслятора. При появлении этого кода
ошибки, попробуйте следующее.
1. Используйте для пуска двигателя ключ
для перерегистрации кода.
ПРИМЕЧАНИЕ
Проверьте, что вблизи переключателя за-
жигания нет ключей других систем иммоби-
лайзера. Не держите на одном кольце для
ключей более одного ключа иммобилайзера!
Ключи системы иммобилайзера могут соз-
давать помехи сигналу, это может мешать
пуску двигателя.
2. Если двигатель пустился, заглушите его
и попробуйте пустить двигатель стан-
дартным ключом.
3-6
ФУНКЦИИ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
