6
Проверка передней вилки
Состояние и работу передней вилки необхо-
димо проверять, как изложено ниже, через
интервалы, указанные в таблице периодичес-
кого технического обслуживания и смазки.
Для проверки состояния
Проверьте, нет ли царапин и повреждений
штоков, а также чрезмерной течи масла.
Для проверки работоспособности
1. Установите мотоцикл на ровной поверх-
ности и удерживайте его в вертикаль-
ном положении. ПРЕДОСТЕРЕЖЕНИЕ!
Во избежание травмы, надежно за-
крепите мотоцикл, чтобы исключить
опасность его падения.

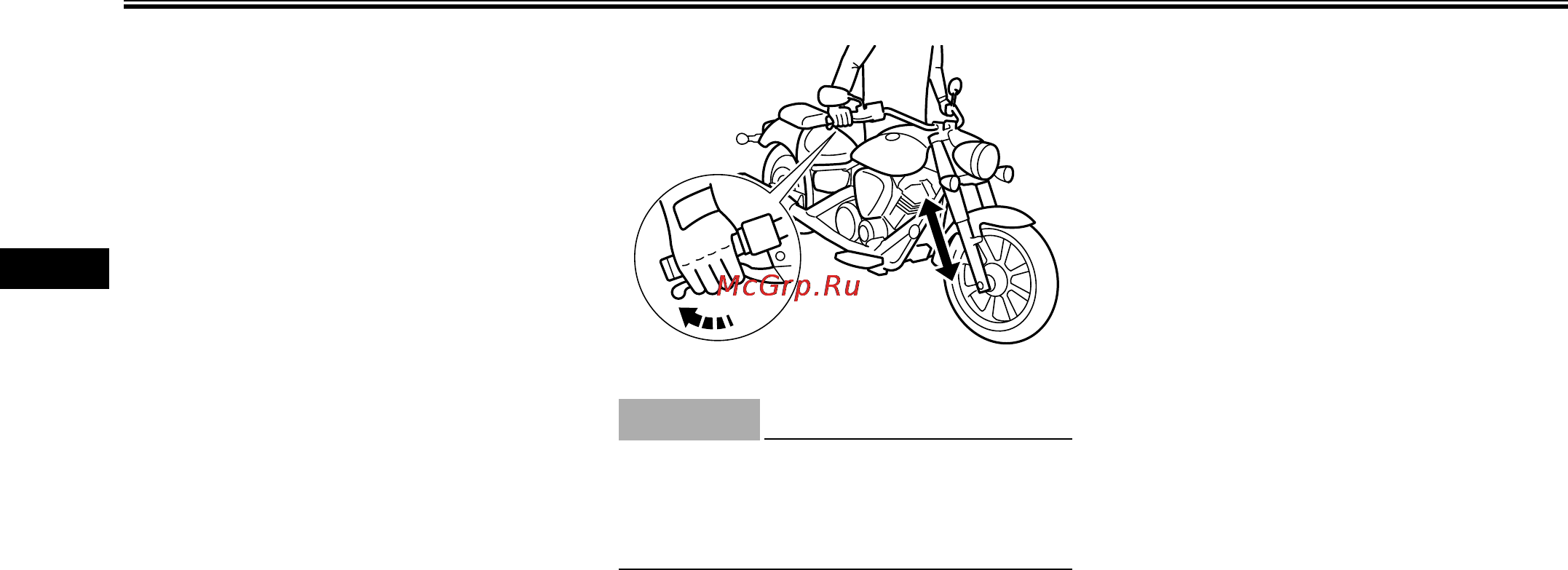

2. Зажмите рычаг переднего тормоза и
несколько раз сильно нажмите на руль,
чтобы проверить плавность хода сжатия
и отбоя передней вилки.
ECA10590
ПРЕДУПРЕЖДЕНИЕ
При обнаружении неполадок, а также,
если передняя вилка заедает при работе,
обратитесь к дилеру компании Yamaha
для ее проверки или ремонта.
Проверка рулевого управления
Износ или люфт в подшипниках рулевого уп-
равления представляют опасность. Поэтому
работу рулевого управления проверять, как
изложено ниже, через интервалы, указанные
в таблице периодического технического об-
служивания и смазки.
1. Поместите подставку под двигатель,
чтобы поднять переднее колесо от зем-
ли. (Дополнительную информацию смо-
трите на стр. 6-31). ПРЕДОСТЕРЕЖЕ-
НИЕ! Во избежание травмы, опора
мотоцикла должна быть надежной,
чтобы исключить опасность его па-
дения.
2. Возьмитесь за нижние концы перьев
передней вилки и постарайтесь пере-
мещать их вперед и назад. Если ощу-
щается какой-либо люфт, обратитесь к
дилеру компании Yamaha для проверки
или ремонта рулевого управления.
6-23
