Yamaha YFZ450R (2012) [19/160] Органы управления и приборы
![Yamaha YFZ450R (2012) [19/160] Органы управления и приборы](/views2/1121815/page19/bg13.png)
3-2
3
EBU17712

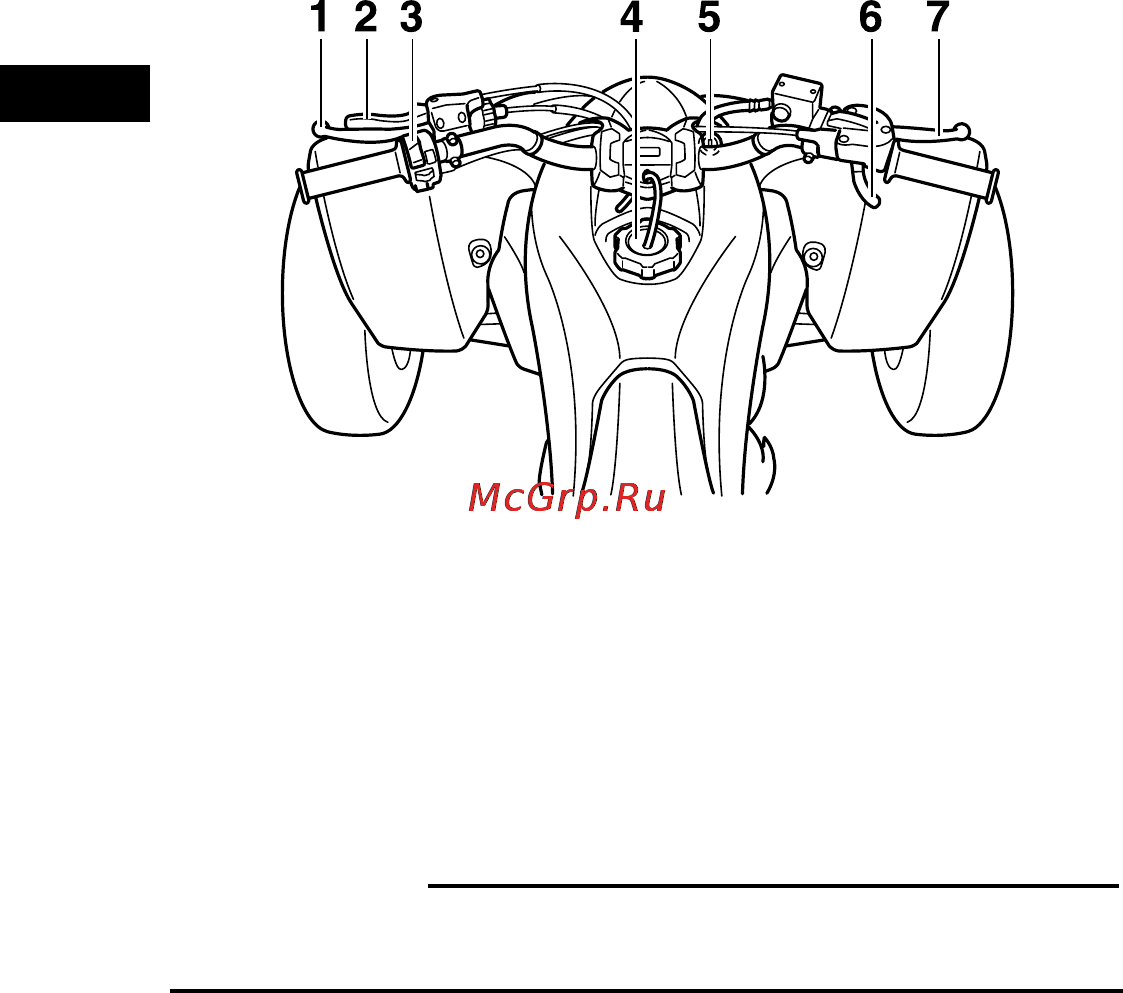

Органы управления и приборы
1. Рычагсцепления
2. Рычагстояночноготормоза
3. Левыерулевыепереключатели
4. Пробкатопливногобака
5. Замокзажигания
6. Рычагакселератора
7. Рычагпереднеготормоза
ПРИМЕЧАНИЕ:
Вашмотовездеходможетотличатьсяотизображенногонаиллюст-
рацияхнастоящегоРуководства.
