Порядокрегулировкиконцевоговыключателипедалитормо-

за приведен ниже. Другие выключатели должны регулиро-

ватьсяофициальнымдилеромYamaha.

ПРИМЕЧАНИЕ:

Концевой выключатель стоп-сигнала считается правильно

отрегулированным, когда стоп-сигнал загорается непос-

редственнопередначаломсрабатываниятормоза.

Поворачивайте регулировочную гайку, удерживая концевой

выключатель стоп-сигнала от проворачивания. Для более

раннего включения стоп-сигнала поворачивайте регулиро-

вочную гайку в направлении (a). Для более позднего вклю-

чения стоп-сигнала поворачивайте регулировочную гайку в

направлении(b).

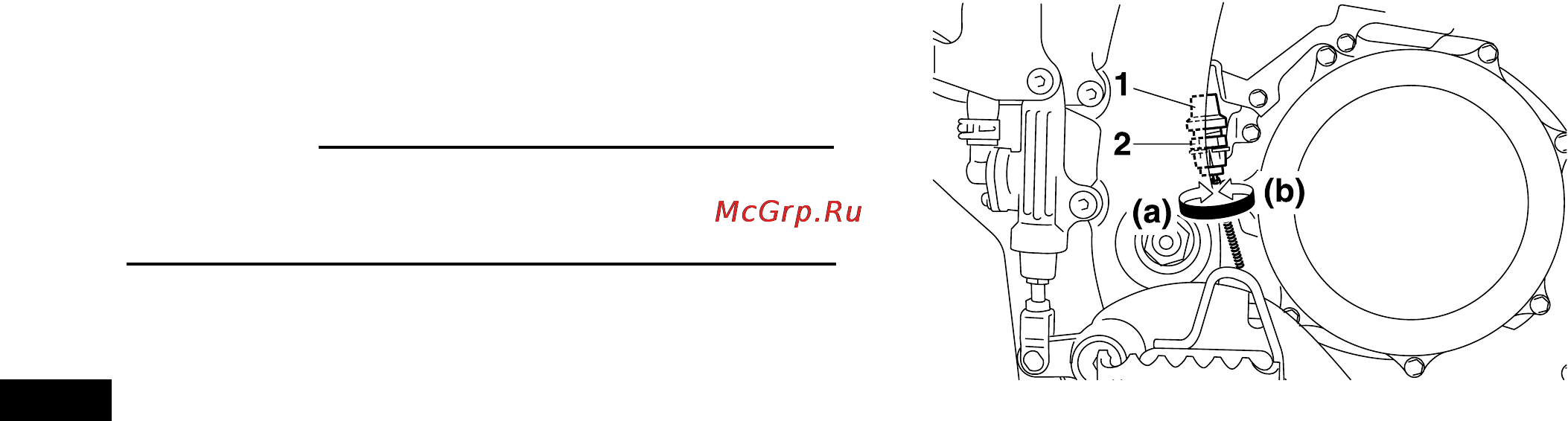

1.Выключательстоп-сигнала

2.Регулировочнаягайкаконцевоговыключателястоп-сигнала

EBU29541

Регулировка свободного хода рычага

сцепления

Свободный ход рычага сцепления должен проверяться и,

принеобходимости,регулироватьсявсоответствиисосро-

ками,указаннымивтаблицепериодическогообслуживания

исмазки.Свободныйходрычагасцеплениядолженсостав-

лять8,0–13,0мм,какпоказанонарисунке.Еслисвободный

ходнесоответствуетэтомучислу,отрегулируйтеегоследу-

ющимобразом.
