Yamaha YFZ450R (2012) [135/160] Аккумуляторная батарея
![Yamaha YFZ450R (2012) [135/160] Аккумуляторная батарея](/views2/1121815/page135/bg87.png)
8-45
8

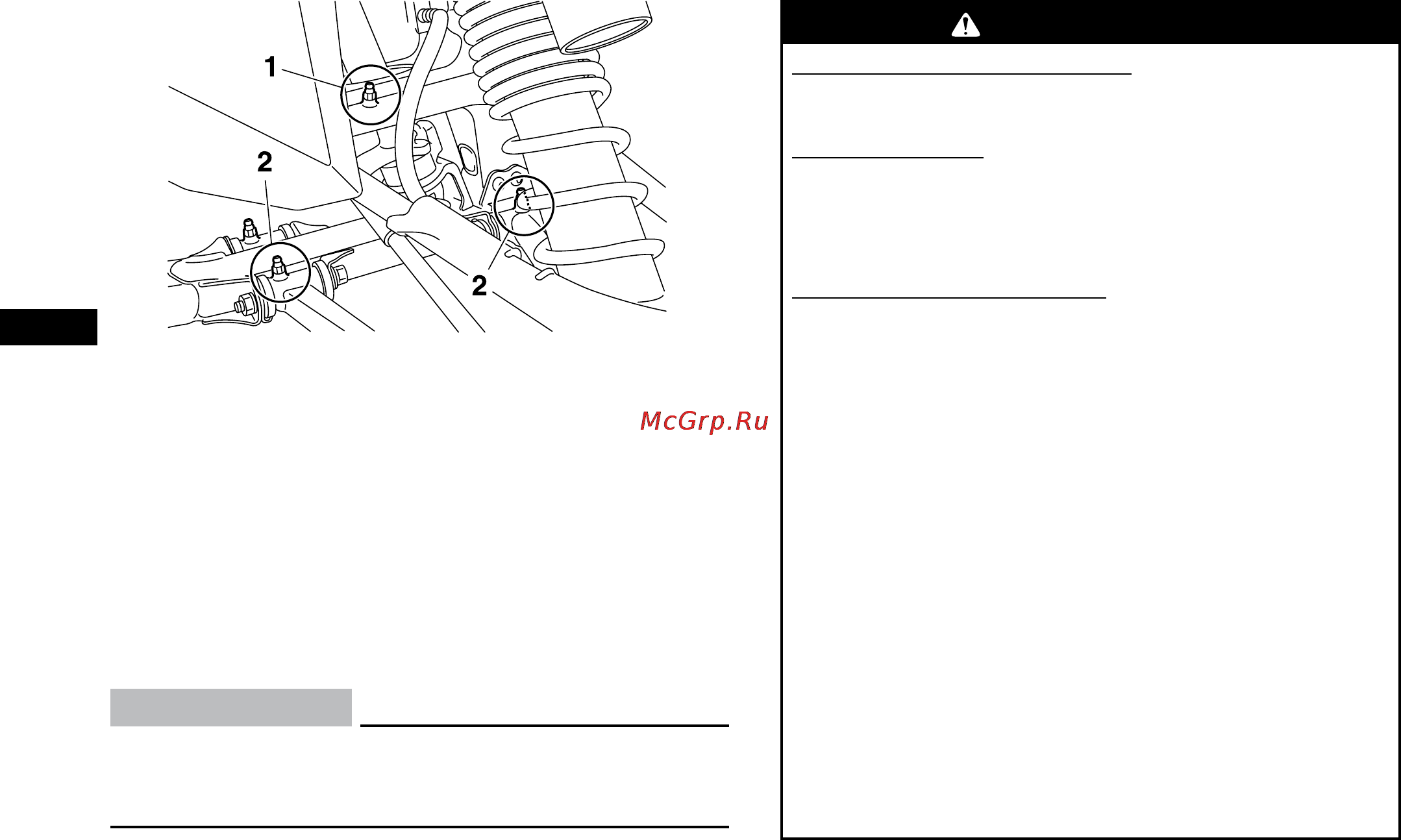

Правая сторона
1.Верхнийниппельсмазочногошприца
2.Нижнийниппельсмазочногошприца
EBU29172
Аккумуляторная батарея
Данная модель укомплектована необслуживаемой аккуму-
ляторнойсвинцово-кислотнойбатареейсклапаномсброса
(VRLA).Проверкауровняэлектролитаилидоливдистиллиро-
ваннойводынетребуются.Темнеменее,выдолжныпрове-
рятьипринеобходимостизатягиватьвинтовыесоединения
клеммаккумуляторнойбатареи.
ECB00620
ПРЕДУПРЕЖДЕНИЕ:
Не пытайтесь разбирать уплотнения элементов аккуму-
ляторной батареи, поскольку это приведет к необрати-
мому повреждению аккумулятора.
EWB02140
ПРЕДОСТЕРЕЖЕНИЕ
ПОТЕНЦИАЛЬНАЯ ОПАСНОСТЬ
Неосторожное обращение с аккумуляторной батареей
или электролитом батареи.
ЧЕМ ЭТО ГРОЗИТ
Вы можете получить отравление, а также серьезные
ожоги, поскольку электролит батареи содержит сер-
ную кислоту. Кроме того, аккумуляторные батареи вы-
деляют взрывоопасные газы.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
Избегайте контакта электролита с кожей, глазами или
одеждой. Работайте вблизи аккумуляторной батареи
только в защитных очках. Храните в местах, недоступ-
ных для детей.
Меры первой помощи:
ПРИ ВНЕШНЕЙ ТРАВМЕ: промойте пораженное место
водой.
ПРИ ПОПАДАНИИ ВНУТРЬ: выпейте большое количес-
тво воды или молока. Потом примите молоко с магне-
зией, взбитыми яйцами или растительным маслом.
Незамедлительно обратитесь к врачу.
ПРИ ПОРАЖЕНИИ ГЛАЗ: Промывайте глаза водой в те-
чение 15 минут и незамедлительно обратитесь к вра-
чу.
Аккумуляторная батарея испаряет взрывоопасные
газы. Держите ее в отдалении от искр, пламени, си-
гарет или иных вероятных источников возгорания. За-
ряжайте батарею и работайте с ней только в хорошо
вентилируемом помещении.
