Yamaha YFZ450R (2012) [37/160] Предварительное сжатие пружины
![Yamaha YFZ450R (2012) [37/160] Предварительное сжатие пружины](/views2/1121815/page37/bg25.png)
4-18
4
Предварительное сжатие пружины
1.СнимитепанельС(см.стр.8-8).

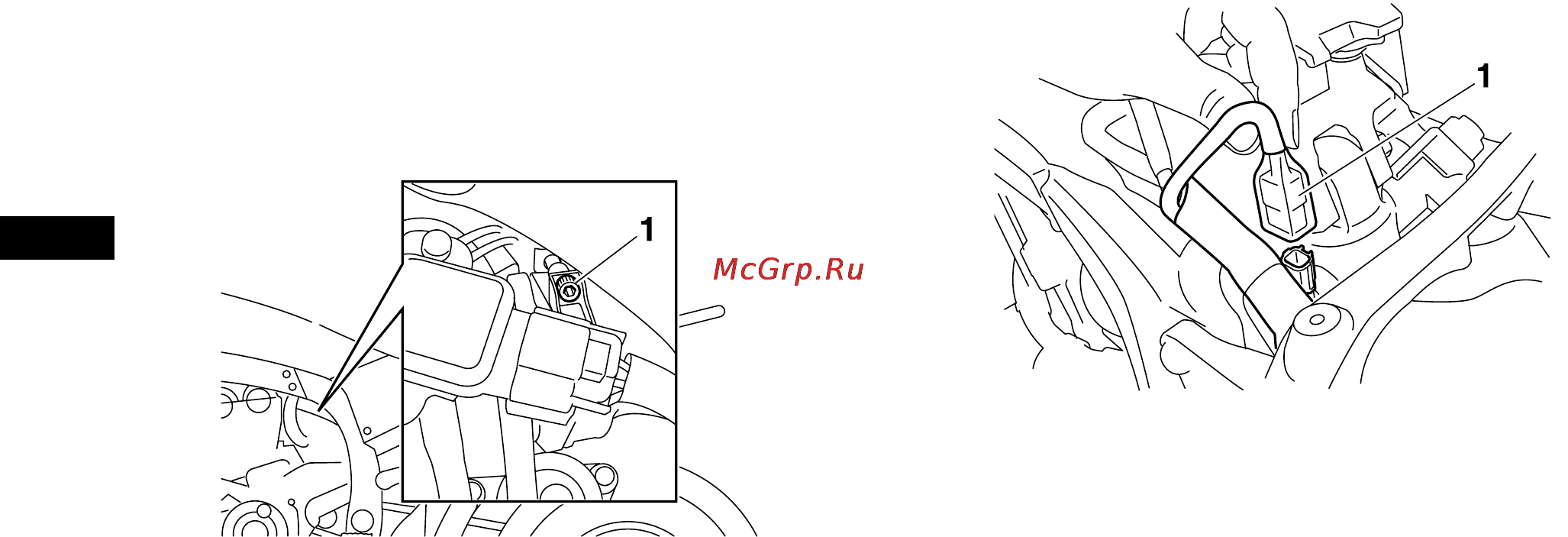

2. Ослабьтезажимнойвинтсостороныкорпусадроссельной
заслонкииотсоединитеотнегоканалвоздухозаборника.
1.Зажимнойвинт
3. Отсоединитемуфту.
1.Муфта
4. Ослабьтезажимнойвинтсостороныкорпусавоздушного
фильтраиотсоединитеканалвоздухозаборника.
