8
8-27
EBU23470
Охлаждающая жидкость
Перед каждой поездкой следует проверять уровень охлаж-
дающей жидкости. Кроме того, следует заменять охлаждаю-
щую жидкость через интервалы, указанные в таблице перио-
дического технического обслуживания и смазки.
EBU27940
Проверка уровня охлаждающей жидкости
1. Установите мотовездеход на ровной поверхности.
ЗАМЕЧАНИЕ
Уровень охлаждающей жидкости следует проверять на хо-
лодном двигателе, поскольку уровень меняется в зависимос-
ти от температуры двигателя.
2. Проверьте уровень охлаждающей жидкости в бачке для
охлаждающей жидкости.
ЗАМЕЧАНИЕ
Уровень охлаждающей жидкости должен находиться между
отметками минимального и максимального уровня.

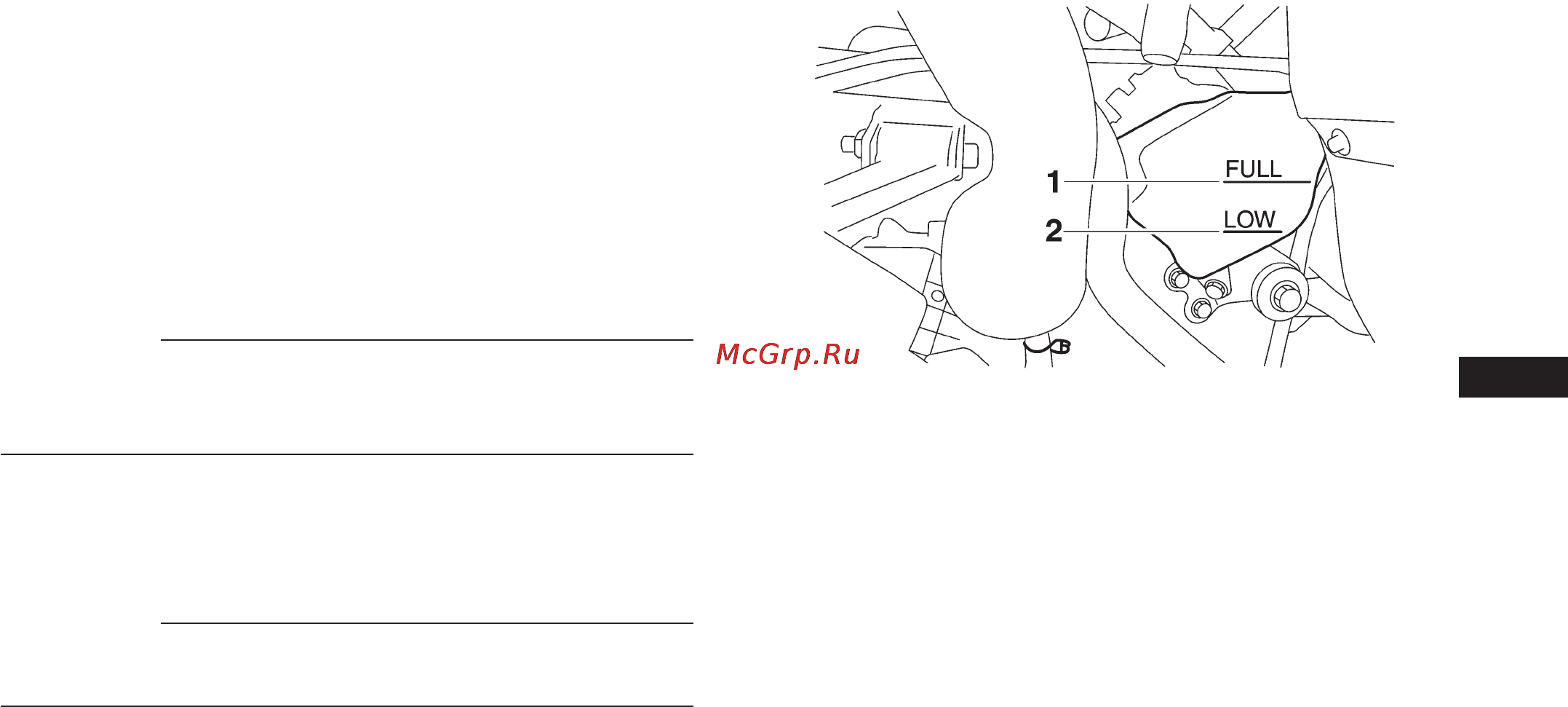

1. Отметка максимального уровня
2. Отметка минимального уровня
3. Если уровень охлаждающей жидкости около или ниже
отметки минимального уровня, снимите крышку резер-
вуара, добавьте охлаждающую жидкость или дистил-
лированную воду до отметки максимального уровня и
установите крышку бачка.
