6
6-1
EBU19880

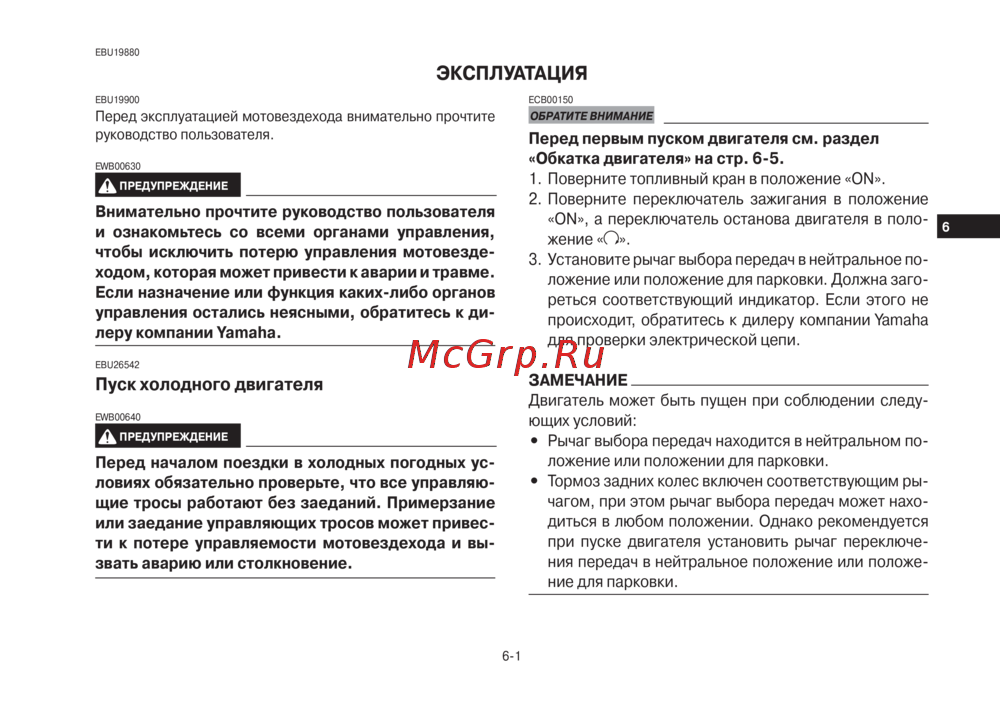

ЭКСПЛУАТАЦИЯ
EBU19900
Перед эксплуатацией мотовездехода внимательно прочтите
руководство пользователя.
EWB00630
ПРЕДУПРЕЖДЕНИЕ
Внимательно прочтите руководство пользователя
и ознакомьтесь со всеми органами управления,
чтобы исключить потерю управления мотовезде-
ходом, которая может привести к аварии и травме.
Если назначение или функция каких-либо органов
управления остались неясными, обратитесь к ди-
леру компании Yamaha.
EBU26542
Пуск холодного двигателя
EWB00640
ПРЕДУПРЕЖДЕНИЕ
Перед началом поездки в холодных погодных ус-
ловиях обязательно проверьте, что все управляю-
щие тросы работают без заеданий. Примерзание
или заедание управляющих тросов может привес-
ти к потере управляемости мотовездехода и вы-
звать аварию или столкновение.
ЕСВ00150
ОБРАТИТЕ ВНИМАНИЕ
Перед первым пуском двигателя см. раздел
«Обкатка двигателя» на стр. 6-5.
1. Поверните топливный кран в положение «ON».
2. Поверните переключатель зажигания в положение
«ON», а переключатель останова двигателя в поло-
жение « ».
3. Установите рычаг выбора передач в нейтральное по-
ложение или положение для парковки. Должна заго-
реться соответствующий индикатор. Если этого не
происходит, обратитесь к дилеру компании Yamaha
для проверки электрической цепи.
ЗАМЕЧАНИЕ
Двигатель может быть пущен при соблюдении следу-
ющих условий:
Рычаг выбора передач находится в нейтральном по-
ложение или положении для парковки.
Тормоз задних колес включен соответствующим ры-
чагом, при этом рычаг выбора передач может нахо-
диться в любом положении. Однако рекомендуется
при пуске двигателя установить рычаг переключе-
ния передач в нейтральное положение или положе-
ние для парковки.
•
•
