Yamaha VX1800A (2012) [28/97] Описание
![Yamaha VX1800A (2012) [28/97] Описание](/views2/1121844/page28/bg1c.png)
21

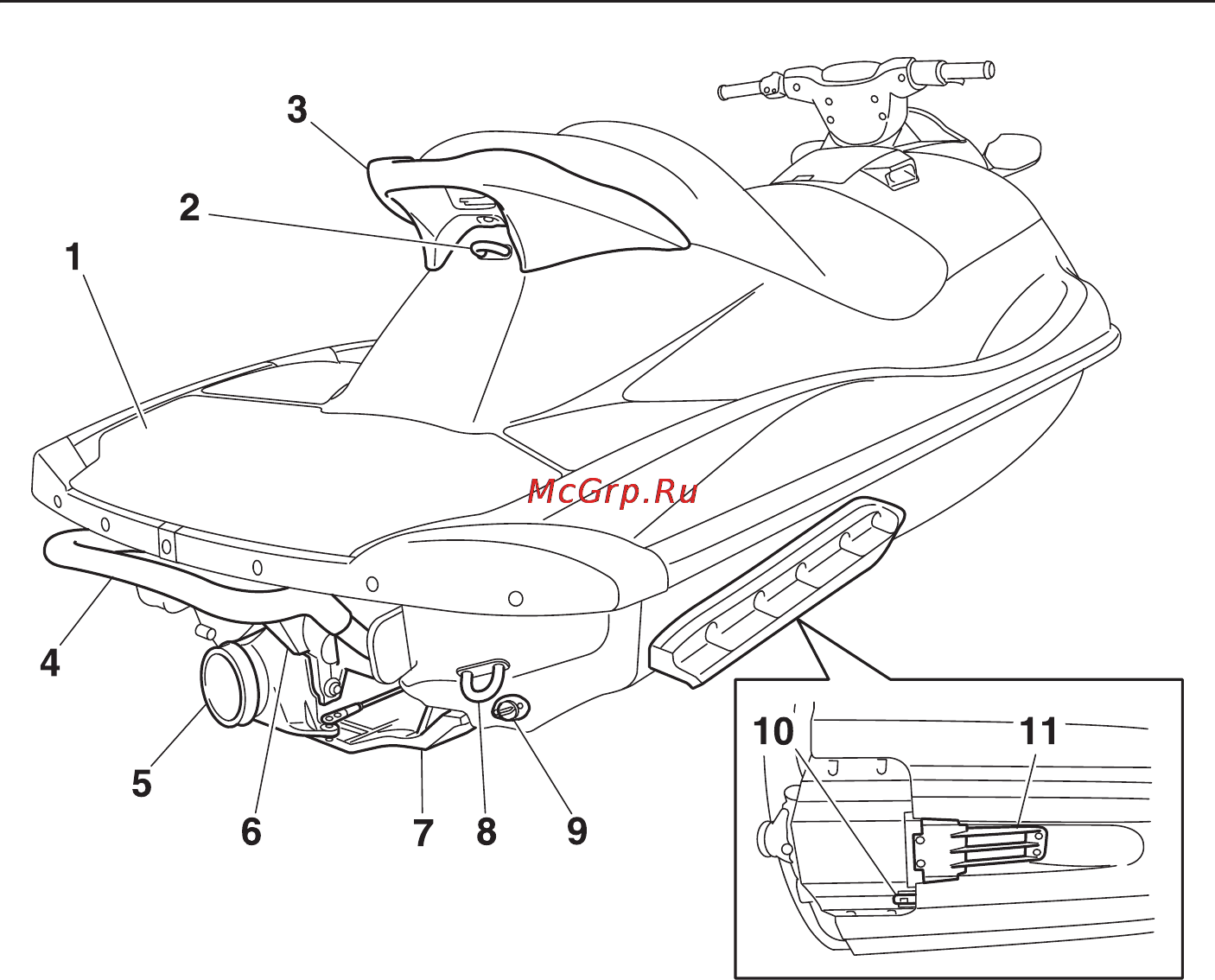

1 Кормовая площадка
2 Буксировочный кронштейн (стр. 39)
3 Поручень (стр. 38)
4 Подножка для подъема на борт на судна (VX1800A) (стр. 38)
5 Сопло водометного движителя
6 Заслонка механизма реверса (стр. 29)
7 Опорная пластина
8 Кормовая проушина (стр. 39)
9 Пробка кормового дренажного отверстия (стр. 46)
10 Датчик скорости
11 Решетка водозаборного отверстия
Описание
