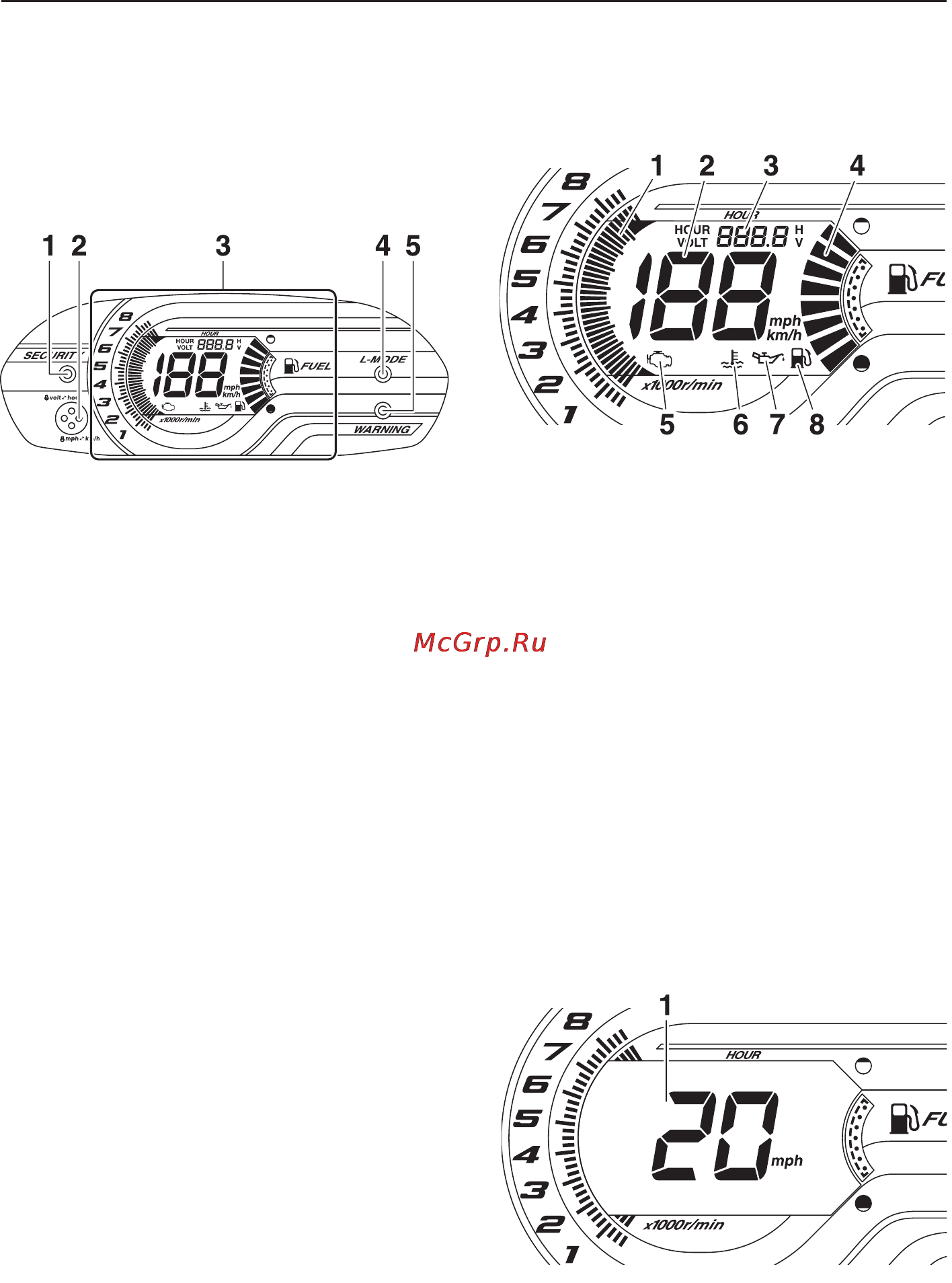

Работа панели приборов
Многофункциональный
информационный центр
Многофункциональный информационный центр
отображает различную информацию о работе
гидроцикла.
1 Индикатор «SECURITY»
2 Кнопка выбора
3 Информационный дисплей
4 Индикатор «L-MODE»
5 Индикатор «WARNING» [ПРЕДОСТЕРЕЖЕНИЕ]
Операция инициализации
многофункционального
информационного центра
При включении многофункционального инфор-
мационного центра активируются все сегменты
дисплея, а также индикатор «SECURITY». Через 2
секунды предупреждающие индикаторы гаснут,
центр переходит в нормальный режим работы.
ПОДСКАЗКА:
Индикатор «SECURITY» погаснет после запуска
двигателя.
Режим ожидания
многофункционального
информационного центра
При отсутствии каких-либо команд в течение 25
секунд после выключения двигателя многофунк-
циональный информационный центр выключит-
ся и перейдет в режим ожидания. Если снова
запустить двигатель, дисплей вернется в состоя-
ние, в котором он был до выключения, центр за-
работает в нормальном режиме.
Информационный дисплей
Информационный дисплей отображает данные о
состоянии гидроцикла.
1 Тахометр
2 Спидометр
3 Счетчик моточасов / вольтметр
4 Указатель уровня топлива
5 Индикатор неисправности двигателя
6 Контрольный индикатор перегрева двигателя
7 Контрольный индикатор давления масла
8 Контрольный индикатор уровня топлива
Спидометр
Спидометр отображает скорость движения ги-
дроцикла относительно воды. Возможно пере-
ключение между единицами измерения скоро-
сти: километры в час («km/h») или мили в час
(«mph»).
ПОДСКАЗКА:
Режим отображения «mph» выбран предвари-
тельно на заводе-изготовителе Yamaha.
1 Спидометр
