27

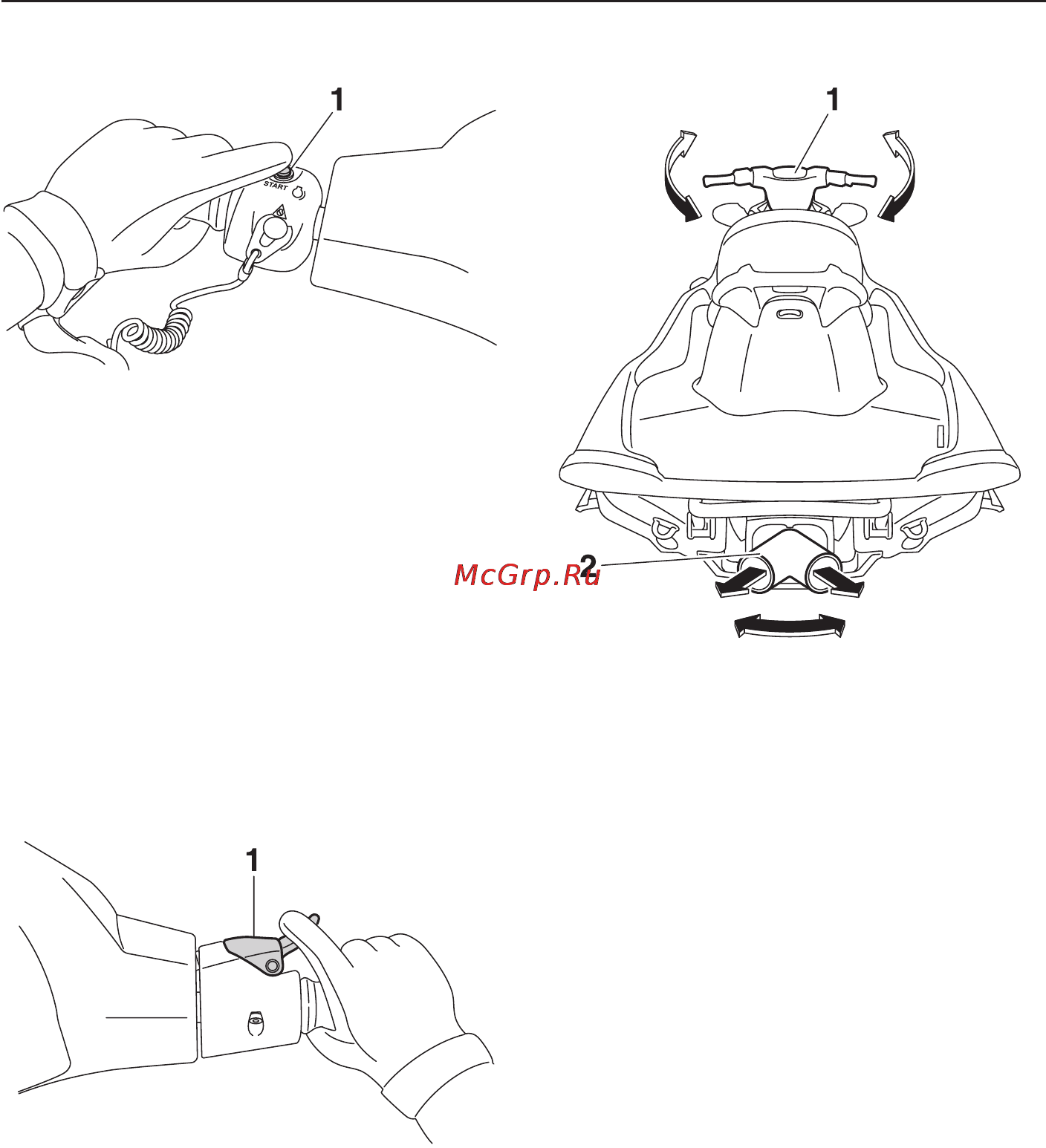

1 Кнопка запуска двигателя
Двигатель не запустится при следующих усло-
виях:
• Включен режим блокировки системы YSS.
(Информация о противоугонной системе YSS
приведена на стр. 25).
• Из аварийного выключателя двигателя извле-
чена чека безопасности.
• Нажат рычаг управления дросселем.
Рычаг управления дросселем
При нажатии на рычаг управления дросселем
происходит увеличение оборотов двигателя.
1 Рычаг управления дросселем
При освобождении рычага управления дроссе-
лем он автоматически вернется в положение
полного закрытия дроссельной заслонки (режим
холостых оборотов).
Рулевое управление
При повороте руля в требуемом направлении
движения сопло водометного движителя изме-
няет свое положение, соответствующим обра-
зом меняется и направление движения гидро-
цикла.
1 Руль
2 Сопло водометного движителя
Поскольку мощность потока воды из водомет-
ного двигателя определяет скорость движения
и угол поворота, при совершении поворотов
всегда следует оперировать рычагом дросселя,
за исключением случаев движения на троллинго-
вой скорости.
Эта модель гидроцикла оснащена системой
управления двигателем Yamaha (YEMS, Yamaha
Engine Management System), включающей в себя
подсистему управления судном с выключенным
дросселем (OTS, Off-throttle System). Эта подси-
стема активируется на скорости глиссирования в
том случае, если вы пытаетесь оперировать ру-
левым управлением гидроцикла при полностью
отпущенном рычаге управления дросселем.
Система OTS помогает осуществить поворот,
продолжая поддерживать некоторую тягу при
замедлении гидроцикла, при этом вы можете
осуществить более резкий маневр, добавив тяги
в момент поворота руля. Система OTS не работа-
ет на скоростях ниже скорости глиссирования и
при выключенном двигателе. При снижении обо-
ротов двигателя гидроцикл не будет реагировать
на поворот руля до тех пор, пока вы снова не уве-
личите тягу или гидроцикл достигнет троллинго-
вой скорости.
Работа органов управления
