Контрольные функции
25
Если загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации, при первой возможности
заправьте топливный бак.
ПРИМЕЧАНИЕ
Поскольку показания указателя уровня
топлива меняются при движении снегохода и
зависят от угла его наклона, для обеспечения
точности считываемых показаний
неподвижный снегоход должен находиться на
ровной поверхности.
Индикатор уровня обогрева
рукояток/рычага управления
дроссельной заслонкой
При нажатии регулятора обогрева рукояток
загорается индикатор их нагрева, а дисплей
переключается в режим отображения
соответствующего уровня нагрева.
При нажатии регулятора рычага управления
дроссельной заслонкой загорается индикатор
его нагрева, а дисплей переключается в режим
отображения соответствующего уровня
нагрева.
Более подробная информация приведена в
разделе “Регулятор обогрева
рукояток/механизма обогрева рычага
управления
дроссельной заслонкой” на стр.
29.
ПРИМЕЧАНИЕ
● После отпускания регулятора обогрева
рукояток/механизма обогрева рычага
управления дроссельной заслонкой уровень
обогрева рукояток/механизма обогрева
рычага управления дроссельной заслонкой

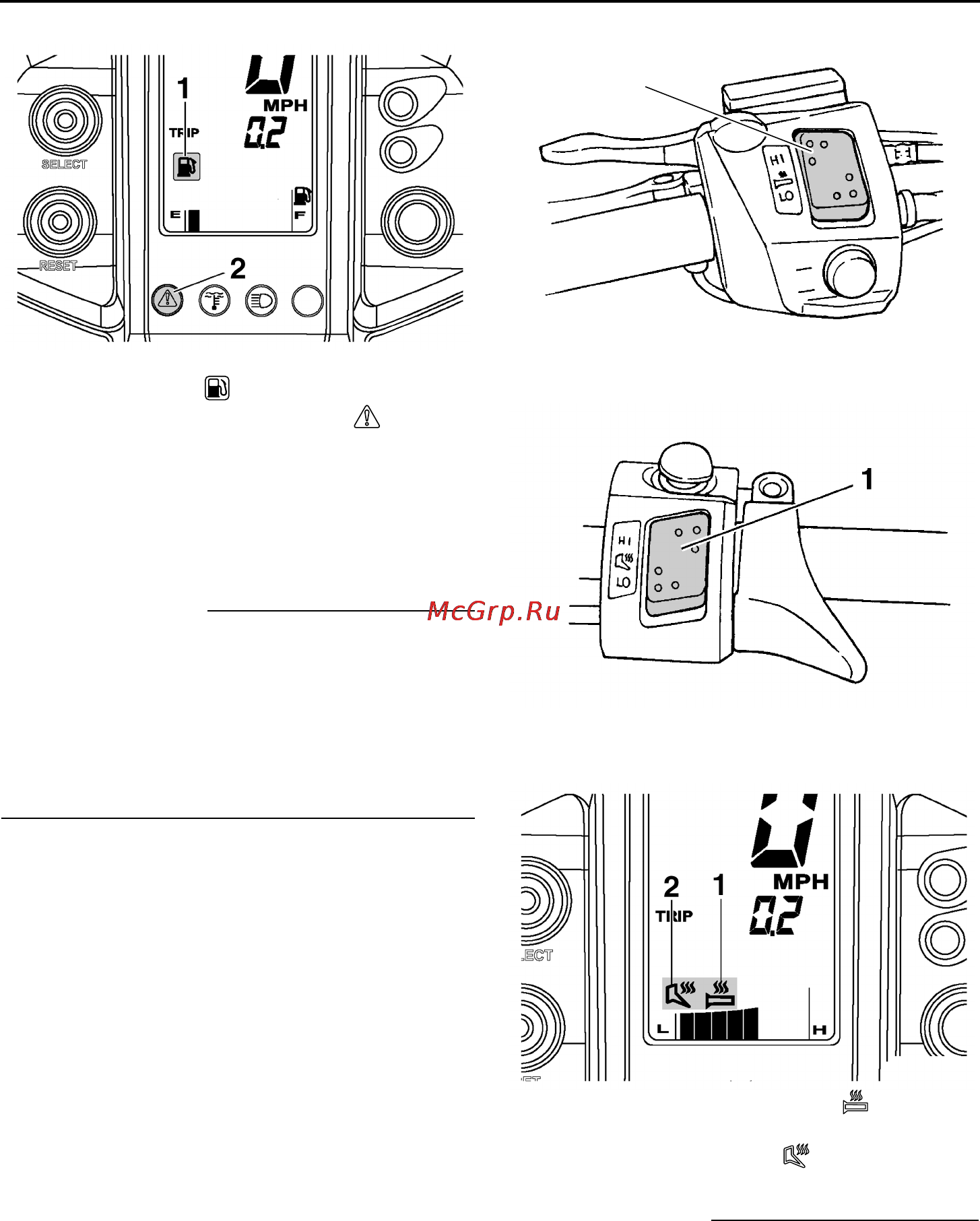

1. Предупреждающий индикатор низкого
уровня топлива “”
2. Лампа аварийной сигнализации “”
1. Регулятор обогрева рукояток
1. Регулятор обогрева рычага управления
дроссельной заслонкой
1. Индикатор обогрева рукояток “”
2. Индикатор обогрева рычага управления
дроссельной заслонкой “”
