Расположение наклеек с важными указаниями
1
XSU12678

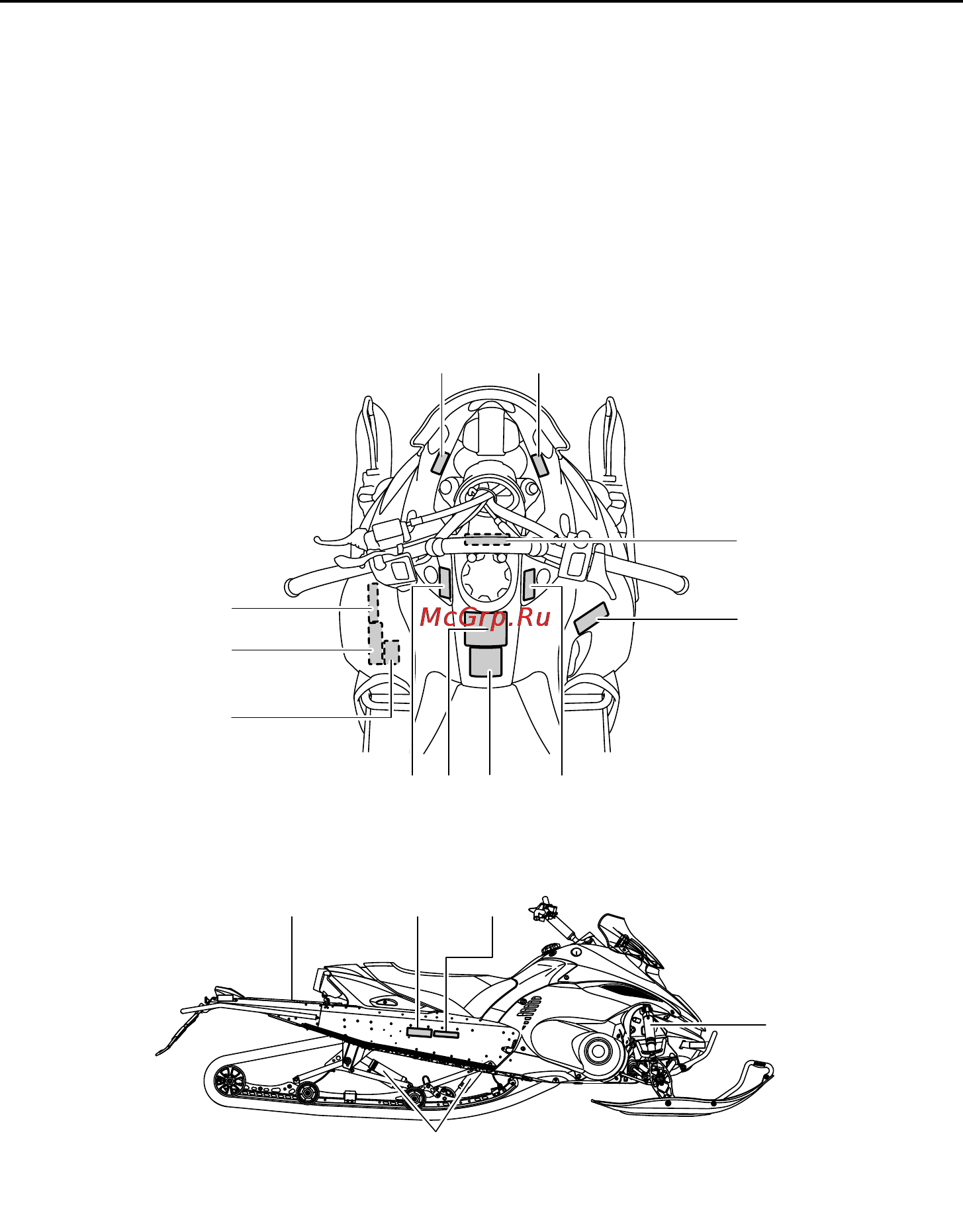

Прочтите все наклейки на вашем транспортном средстве и уясните их содержание. На них
указана важная информация для обеспечения безопасной и правильной эксплуатации вашего
транспортного средства. Никогда не снимайте любые наклейки с вашего транспортного
средства. Если наклейка стала трудночитаемой или отклеилась, у вашего дилера компании
Yamaha имеются наклейки для замены.
Для КАНАДЫ
1
8
3
4
2
56
7
9
15
16
14
1312
11 10
