![Yamaha YBR125-2 (2004) [13/80] Приборная панель](/img/pdf.png)

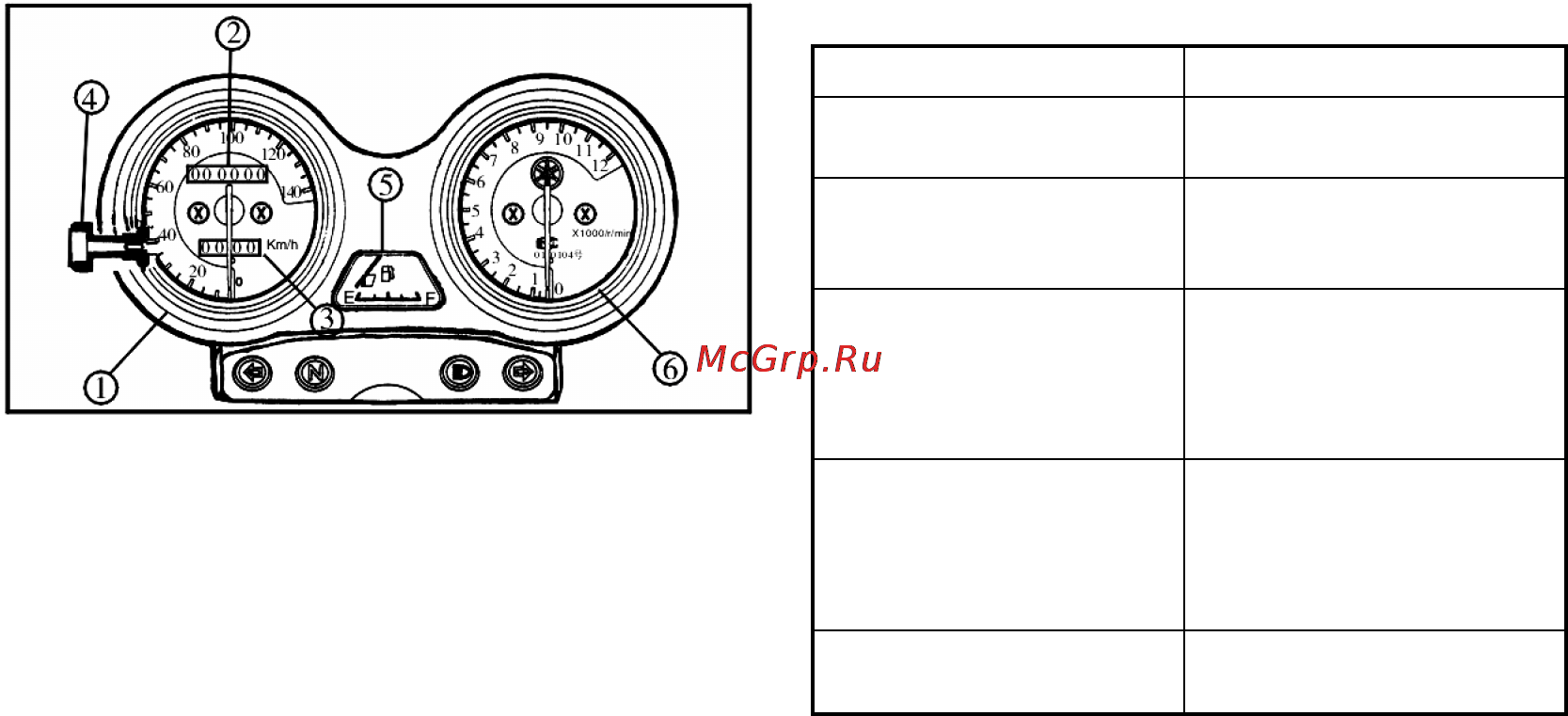

Yamaha YBR125-2 (2004) [13/80] Приборная панель
![Yamaha YBR125-2 (2004) [13/80] Приборная панель](/views2/1012390/page13/bgd.png)
53
1. Спидометр
2. Счетчик полного пробега
3. Счетчик частичного пробега
4. Ручка сброса показаний счетчика
5. Указатель уровня топлива
6. Тахометр
Приборная панель
Наименование
Спидометр
Счетчик полного пробега
Счетчик частичного пробега
(одометр)
Указатель уровня топлива
Тахометр
Функция
Скорость движения
мотоцикла.
Суммарный пробег
мотоцикла за весь срок
эксплуатации.
Пробег за одну поездку;
установка в нуль
выполняется с помощью
ручки сброса показаний
счетчика.
Количество топлива в баке.
Если стрелка показывает на
«Е» (пустой бак), в баке еще
остается резерв: 1,4 л
топлива.
Частота вращения вала
двигателя.
