Крепление элементов конструкции (моменты затяжки)
Перед поездкой проверьте крепления к раме всех узлов и
деталей мотоцикла. Проверяйте надежность соединений
визуально и с помощью ключей, особенно перед дальним
маршрутом. (Поскольку для крепления передних и задних
колес применяются самоконтрящиеся гайки, с целью
безопасности заменяйте их новыми гайками).

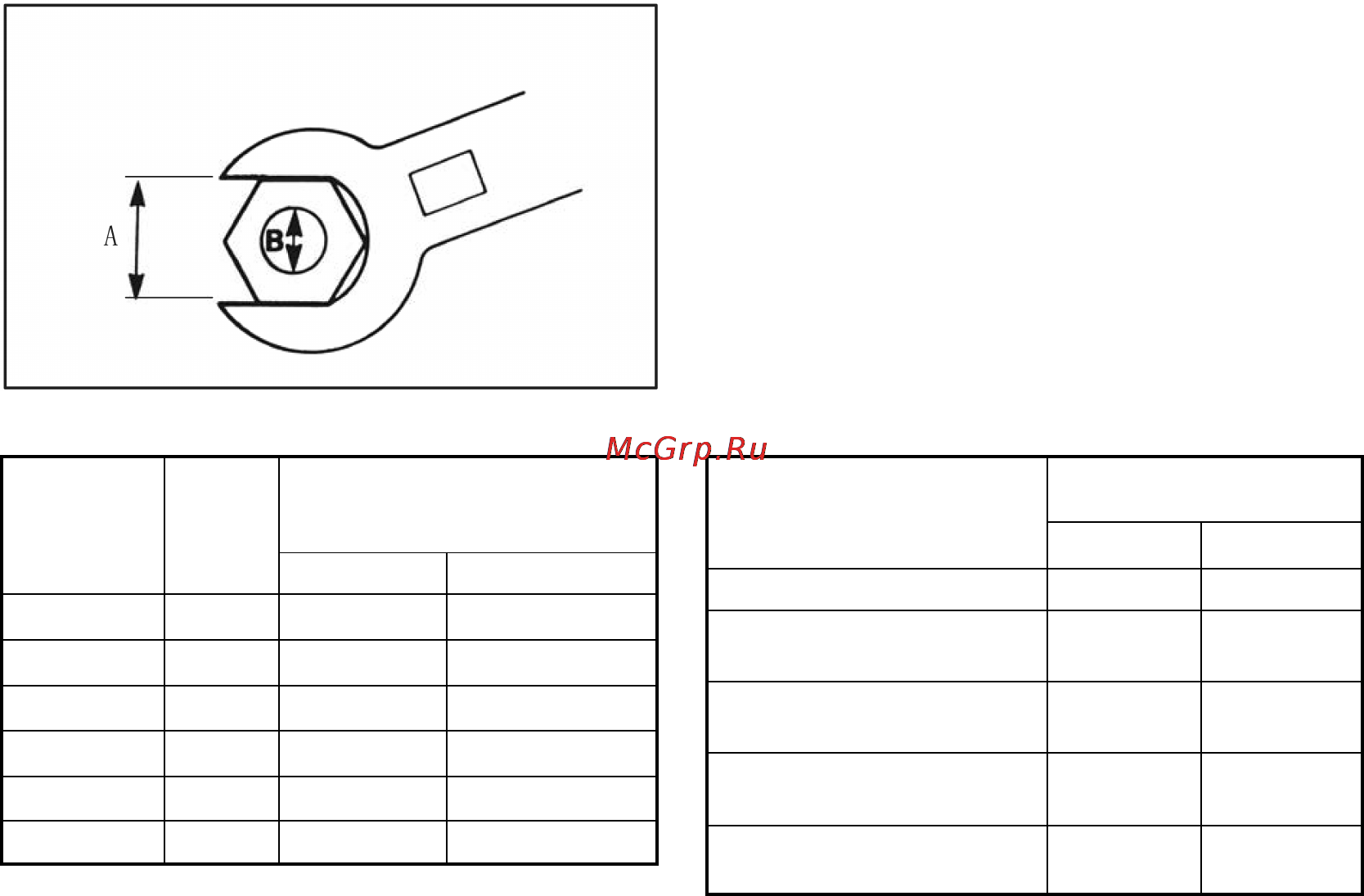

А
(размер«под
ключ»), мм
10
12
14
17
19
22
B
(диаметр),
мм
6
8
10
12
14
16
Номинальный крутящий момент
Н·м
6
15
30
55
85
130
кгс·м
0,6
1,5
3,0
5,5
8,5
13,0
Наименование
Свеча зажигания
Пробка слива моторного
масла
Гайка крепления переднего
колеса (барабанный тормоз)
Гайка крепления заднего
колеса
Гайка крепления переднего
колеса (дисковый тормоз)
Номинальный крутящий
момент
Н·м
17,5
20
46
91
80
кгс·м
1,75
2,0
4,6
9,1
8,0
