Yamaha YBR125-2 (2004) [53/80] Регулировка сцепления
![Yamaha YBR125-2 (2004) [53/80] Регулировка сцепления](/views2/1012390/page53/bg35.png)
816

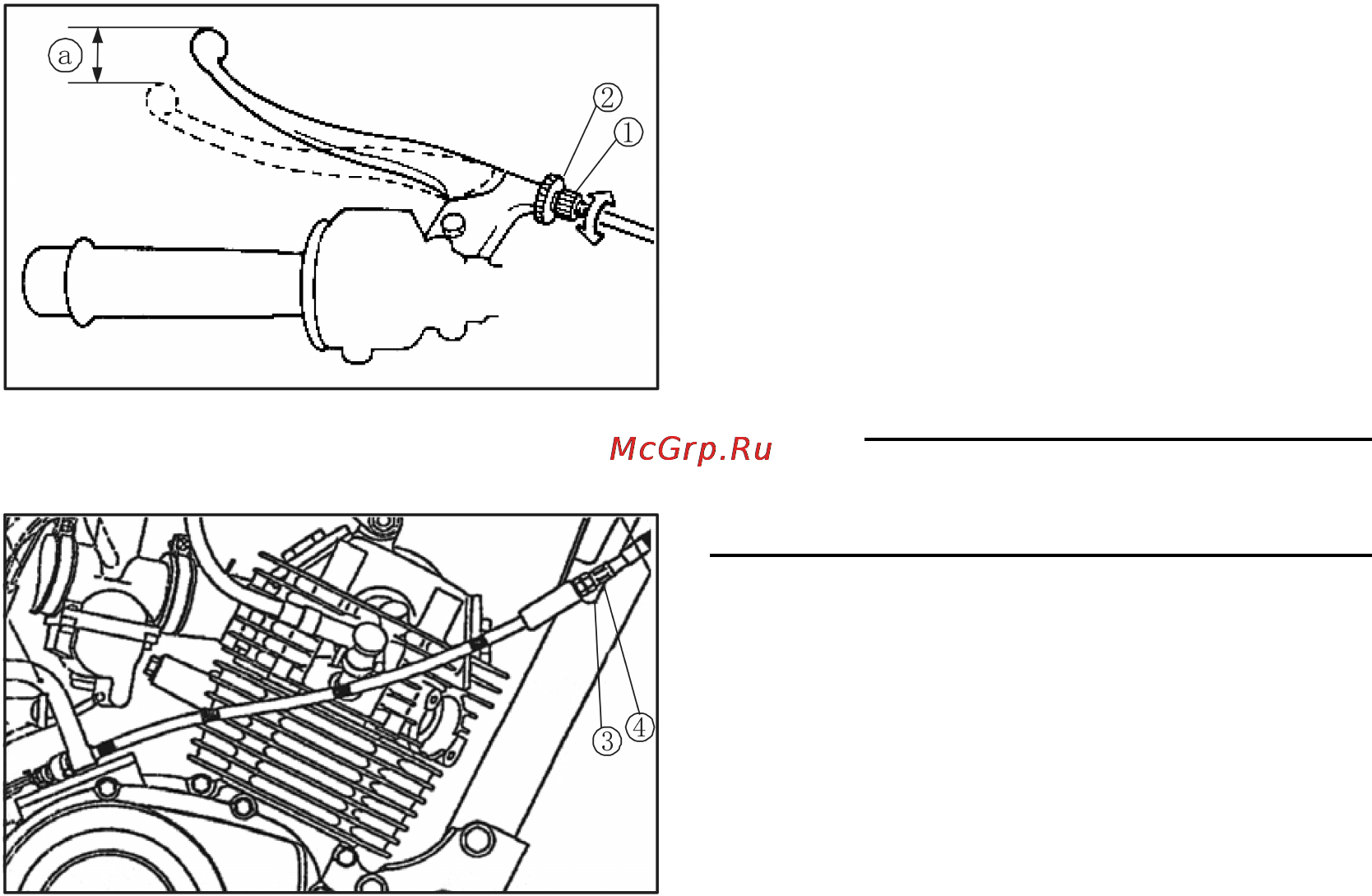

1. Регулятор
2. Контргайка
а) Свободный ход: 8 ... 12 мм
3. Контргайка
4. Регулировочная гайка
Регулировка сцепления
Свободный ход рычага сцепления должен быть равным
8 ... 12 мм. Если необходимо отрегулировать ход рычага,
выполните следующую процедуру:
1. Сначала ослабьте контргайку рычага.
2. Вращайте регулятор в ту или иную сторону, пока не
установите требуемый свободный ход.
3. Затяните контргайку.
4. Если попытка отрегулировать свободный ход не удалась,
отрегулируйте трос на участке справа от двигателя.
Примечание:
Если отрегулировать свободный ход не удалось, а также при
ненормальной работе сцепления, следует проверить
внутренний механизм сцепления в сервисном центре
дистрибьютора или Jianshe Yamaha.
