Yamaha YBR125-2 (2004) [58/80] Регулировка концевого выключателя стоп сигнала
![Yamaha YBR125-2 (2004) [58/80] Регулировка концевого выключателя стоп сигнала](/views2/1012390/page58/bg3a.png)
821

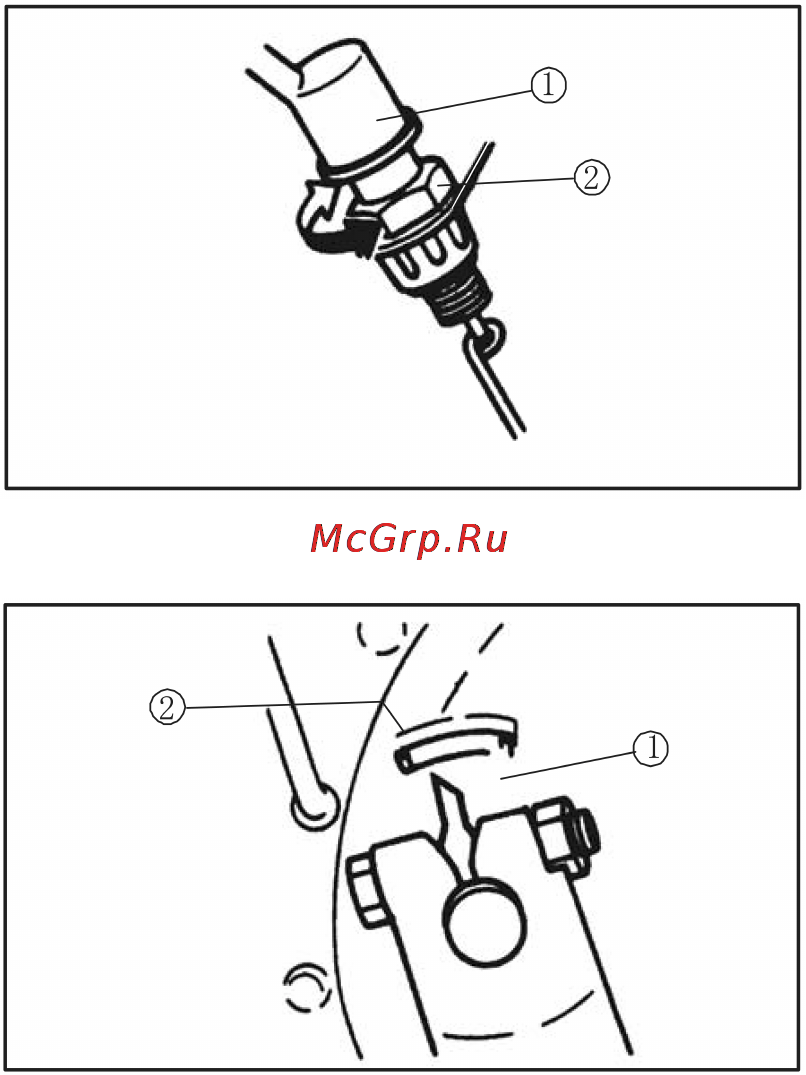

1. Корпус
2. Регулировочная гайка
1. Индикатор износа
2. Предельный износ
Регулировка концевого выключателя стоп<сигнала
Контакты концевого выключателя стоп<сигнала замыкаются
при нажатии на педаль заднего тормоза. Поворачивайте
регулировочную гайку, крепко удерживая корпус. Фонарь
стоп<сигнала должен включаться в момент начала
торможения.
Проверка индикатора износа тормозных колодок
Оба тормоза оснащены индикаторами износа тормозных
колодок. Проверьте степень износа. Для замены истертых
колодок обратитесь в сервисный центр дистрибьютора или
Jianshe Yamaha.
