Автоматический шлагбаум PERCo-GS06.1
11
3. Если в процессе движения стрелы вниз фотоэлемент безопасности зарегистрирует
нахождение ТС или постороннего предмета в зоне проезда, то микроконтроллер
немедленно дает команду на подъем стрелы и открытие шлагбаума.
В любом режиме работы при условии наличия питания шлагбаума:
• В случае получения команды от устройства аварийного открытия проезда / пожарной
сигнализации Fire Alarm стрела шлагбаума поднимается и остается в верхнем положении
на все время присутствия сигнала, все остальные команды игнорируются. На светофоре
горит зеленый свет. Проезд через шлагбаум открыт.
5.3 Устройства управления шлагбаумом
Управление шлагбаумом может осуществляться с помощью устройства РУ, ПДУ (кнопки,
выключателя), контроллера СКУД и GSM / BLE модуля управления шлагбаумом
PERCo-GCM1, а также устройства аварийного открытия проезда / пожарной сигнализации Fire
Alarm . Указанные устройства могут быть подключены к шлагбауму по отдельности, все вместе
(параллельно) или в любой комбинации друг с другом. Схема подключения устройства
управления – см. разд. 8.10.
Примечание:
Для питания устройства РУ используются контакты +12V и GND клеммной колодки X2.1.
Подключение устройств управления зависит от установленного режима работы шлагбаума (см.
разд.5.2.6):
1. В импульсном и потенциальном режимах управления устройства управления подключаются
к входам платы управления open1/close и close. Для двухстороннего управления проездом
через шлагбаум, кроме того, задействуется вход open2.
2. В пошаговом режиме управления устройства управления подключаются к входу open1/close
(сигналы на входах управления close и open2 игнорируются).
При нажатии кнопок на устройстве РУ, ПДУ или поступлении команды от контроллера СКУД
происходит замыкание соответствующего контакта open1/close, close или open2 с контактом
GND (т.е. формирование сигнала низкого уровня относительно контакта GND).
3. Устройство аварийного открытия проезда / пожарной сигнализации Fire Alarm подключается
только к входу PH2. Устройство должно иметь нормально-замкнутые контакты, в случае его
отсутствия устанавливается перемычка между контактами PH2 и GND.
4. GSM / BLE модуль управления шлагбаумом PERCo-GCM1 подключается к плате
управления отдельным кабелем-шлейфом. Управление шлагбаумом производится при
помощи смартфона через приложение «PERCo.Шлагбаум».
При управлении шлагбаума от контроллера СКУД имеется возможность отслеживания
контроллером крайних положений стрелы (по состоянию реле «TL1» и «TL2» в режиме
"Открыто-Закрыто", см. разд. 5.4.3), состояния датчика вскрытия корпуса шлагбаума, контроля
за напряжением питания, а также получения сигнала ALARM о нештатных ситуациях и
неисправностях шлагбаума (см. разд. 5.4.1).
5.4 Дополнительные устройства, подключаемые к шлагбауму
В зависимости от решаемых задач к шлагбауму могут быть подключены различные типы
дополнительного оборудования:
• фотоэлемент безопасности, см. разд. 5.4.2 и 8.7.1,
• датчик (контроллер) индукционной петли, см. разд. 8.7.3,
• светофор (светофоры) см. разд. 5.4.3 и 8.7.7,
• освещение зоны прохода, см. разд. 5.4.5 и 8.7 .8,
• сигнальная лампа (см. разд. 8.7.6) или устройство видеозаписи (см. разд. 5.4.1 и 8.7.9),
• сигнализация (световая, звуковая) для оповещения о нештатных ситуациях, разд. 5.5 и 5.4.1
.

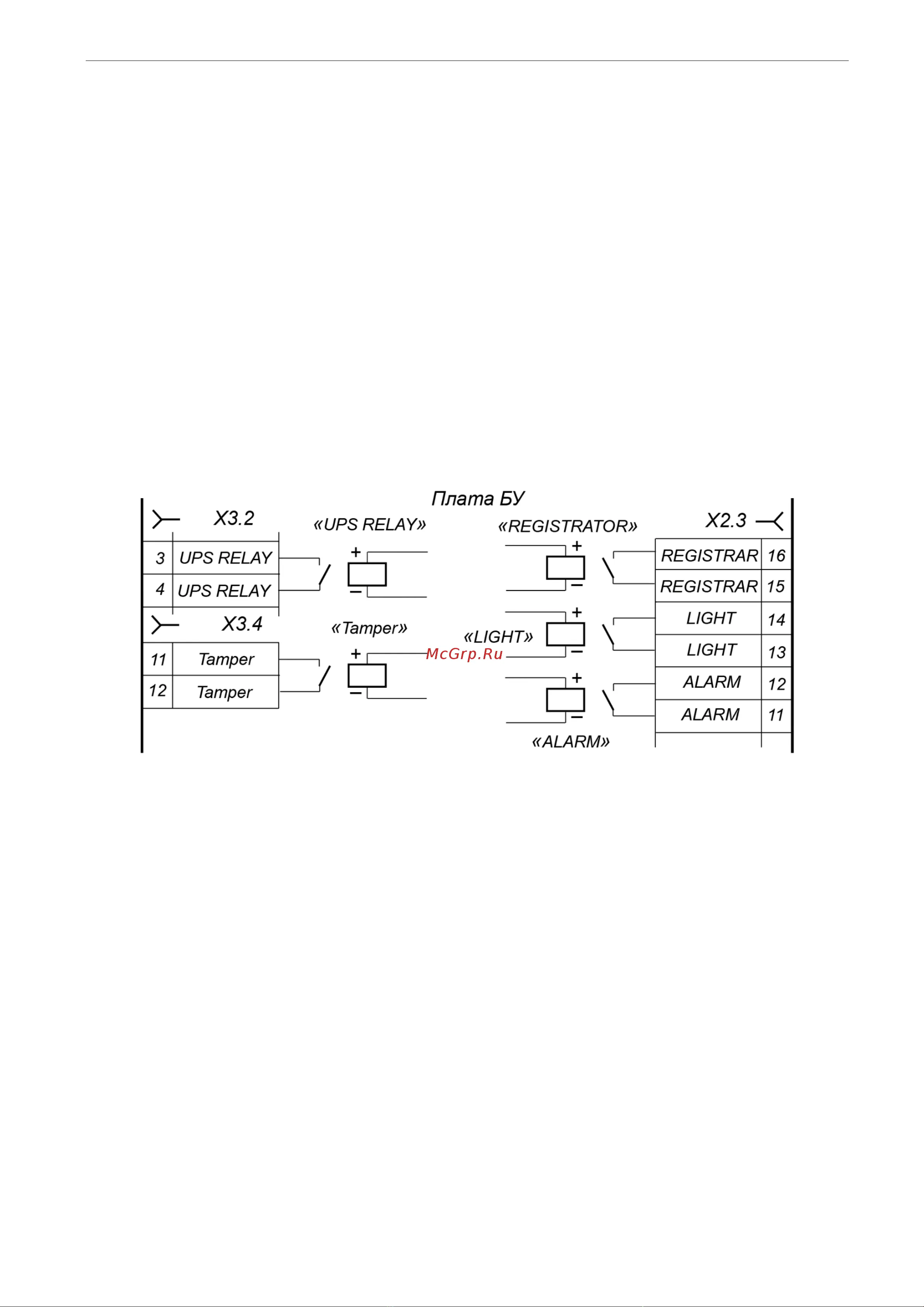

5.4.1 Релейные выходы
Подключение к релейным выходам платы управления осуществляется через соответствующие
контакты клеммных колодок X2.3, X3.2, X3.3 и X3.4. Установлены следующие релейные
выходы:
• «ALARM»: контакты ALARM клеммной колодки X2.3;
