NO
IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE / SYMBOLER 3
[1]
Merknad:
Det angitte vibrasjonsnivået er blitt bestemt med et standardisert utstyr, og kan brukes både til sammenligning med andre elek-
triske apparater og til et provisorisk anslag av belastningen som følge av vibrasjoner.
ADVARSEL!
Vibrasjonsnivået kan variere avhengig av bruken av maskinen samt hvordan den er utstyrt, og det kan være høyere enn det an-
gitte.Det er nødvendig å fastsette sikkerhetstiltak for beskyttelse av brukeren som må basere seg på et estimat av belastnin-
gen som skyldes vibrasjoner under reelle bruksbetingelser. I den sammenheng må en ta i betraktning samtlige faser i funks-
jonssyklusen, herunder for eksempel avslåing om tomgang.
Støyverdien kan variere avhengig av hvordan maskinen brukes, under arbeid og på tomgang.
Maksimale verdier for støy og vibrasjoner [1]
T 1.0 EJ
SGT 1000 J
Geluidsdrukniveau
– Måleusikkerhet
dB(A)
dB(A)
79,3
3
Gegarandeerd geluidsniveau (2000/14/EF)
dB(A) 96
Vibrasjonsnivå
– Måleusikkerhet
m/s
2
m/s
2
2,56
1,5
TEKNISKE DATA
T 1.0 EJ
SGT 1000 J
Tilførselsspenning V~
230
Tilførselsfrekvens Hz
50
Motorstyrke W
1000
Klippebredde cm
37
Vekt kg
4,70
Omdreiningshastighet på tomgang
min
-1
7000
Maksimal omdreiningshastighet for motoren og redskapen
min
-1
7000
1) Advarsel! Fare. Denne maskinen kan
værefarlig både for deg og andre der-
som den ikkebrukes riktig
2) Les gjennom håndboken før maskinen
tas ibruk.
3) Enhver som bruker denne maskinen
daglig over lengre tid og under normale
forhold, kan utsettes for et støynivå som
tilsvarer eller overskrider 85 dB (A).
Bruk hørselvern, vernebriller og hjelm.
4) Sprutfare! Hold alle personer og husdyr
minst15 m på avstand når maskinen
brukes!
5) Ta støpselet ut av stikkontakten før du
går i gang med vedlikehold, eller der-
som det er skader på ledningen.
6) Må ikke utsettes for regn (eller fuktig-
het).
7) På denne maskinen kan det bare be-
nyttes entrådspole.
8) Ikke bruk blader som har spisser, er
stive ellerav metall, og ikke bruk sirkel-
sagblader.
9) Hold personene rundt deg på avstand.
10) Skjæreutstyrets rotasjonsretning.

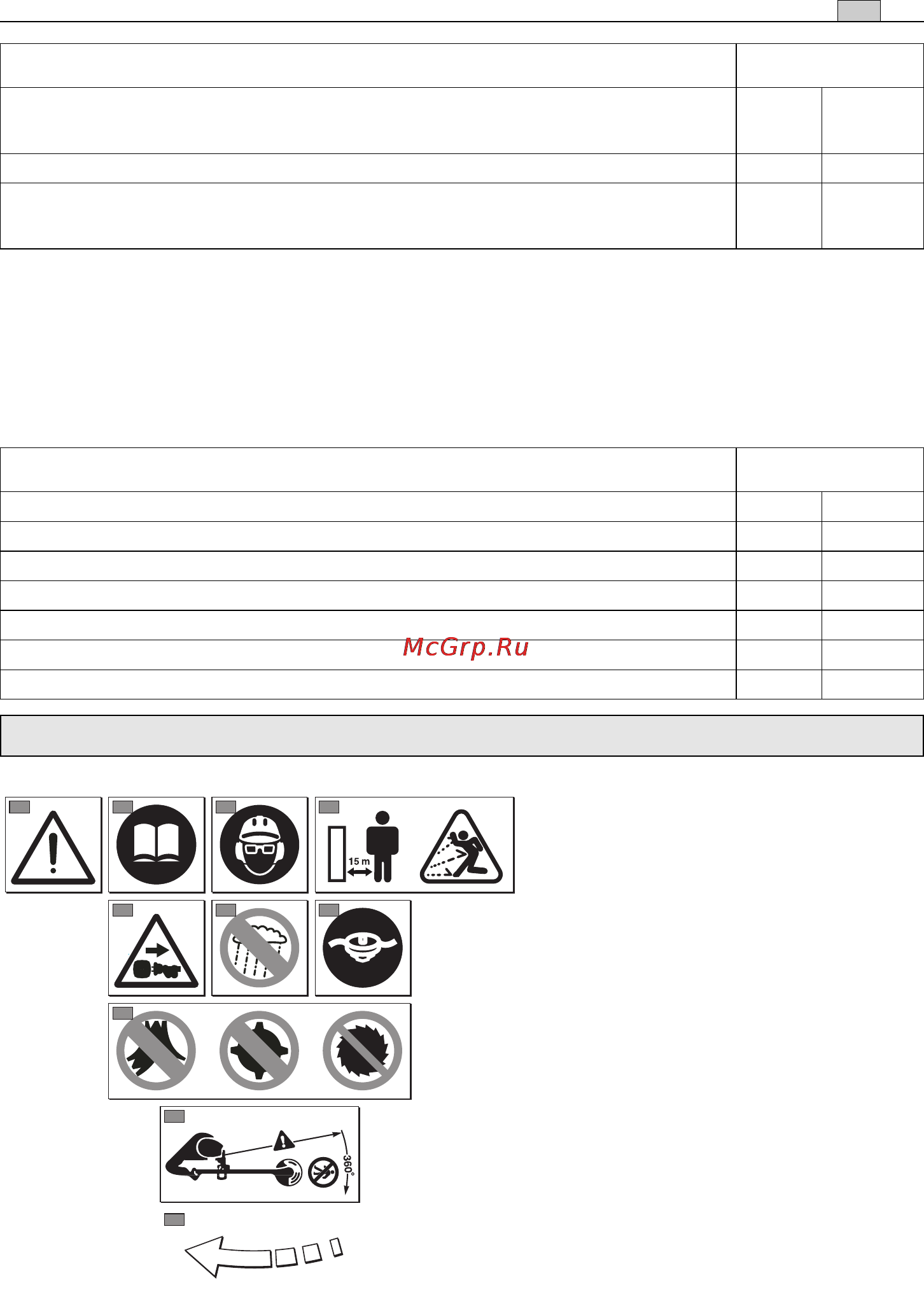

2. SYMBOLER
2
1 2 3 4
5 6 7
8
9
10
