DE
KENNZEICHNUNG DER WESENTLICHEN BAUTEILE / SYMBOLE 3
[1]
Hinweis:
Der angegebene Schwingungsemissionswert ist nach einem genormten Messverfahren ermittelt worden und kann für den Vergleich mit anderen Elektrowerkzeugen
herangezogen werden. Der angegebene Schwingungsemissionswert kann auch zu einer vorläufigen Einschätzung der Belastung durch Schwingungen her-
angezogen werden.
ACHTUNG!
Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen. Es besteht die Notwen-
digkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch Schwingungen während der tatsäch-
lichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Der Schallpegel kann je nach Einsatz der Maschine, während der Arbeit oder im Leerlauf, variieren.
Maximale Geräusch- und Vibrationswerte [1]
T 1.0 EJ
SGT 1000 J
Gewichteter Schalldruck
–
Messungenauigkeit
dB(A)
dB(A)
79,3
3
Garantierter Schallleistungspegel (2000/14/EG) dB(A) 96
Gewichteter Vibrationspegel
–
Messungenauigkeit
m/s
2
m/s
2
2,56
1,5
TECHNISCHE DATEN
T 1.0 EJ
SGT 1000 J
Versorgungsspannung V~ 230
Versorgungsfrequenz Hz 50
Motorleistung W 1000
Schnittbreite cm 37
Masse kg 4,70
Leerlaufdrehzahl
min
-1
7000
Maximale Drehzahl des Motors und des Werkzeugs
min
-1
7000
1) Achtung! Gefahr. Diese Maschine kann,
wenn sienicht korrekt verwendet wird, für Sie
und andere ge-fährlich sein.
2) Vor Inbetriebnahme der Maschine die Ge-
brauch-sanleitung aufmerksam lesen.
3) Wir weisen den Bediener dieser Maschine
darauf hin, dass er bei normalen Arbeitsbe-
dingungen täglich einer Geräuschbelastung
von 85 dB (A) oder mehr ausgesetzt ist. Ge-
hörschutz und Schutzbrille verwenden und
den Schutzhelm tragen.
4) Gefahr umherfliegender Teile! Während der-
Maschinenverwendung müssen Personen
und Haust-iere einen Abstand von minde-
stens 15 m einhalten!
5) Den Stecker vom Netz trennen, bevor man
Wartungsarbeiten durchführt oder wenn das
Kabel beschädigt ist.
6) Nicht dem Regen (oder Feuchtigkeit) aus-
setzen.
7) An dieser Maschine kann nur ein Fadenkopf
ver-wendet werden.
8) Es dürfen keine Metallmesser oder feste
Messer,oder Kreissägeblätter verwendet
werden.
9) Anwesende fern halten.
10) Drehrichtung der Schneidvorrichtung

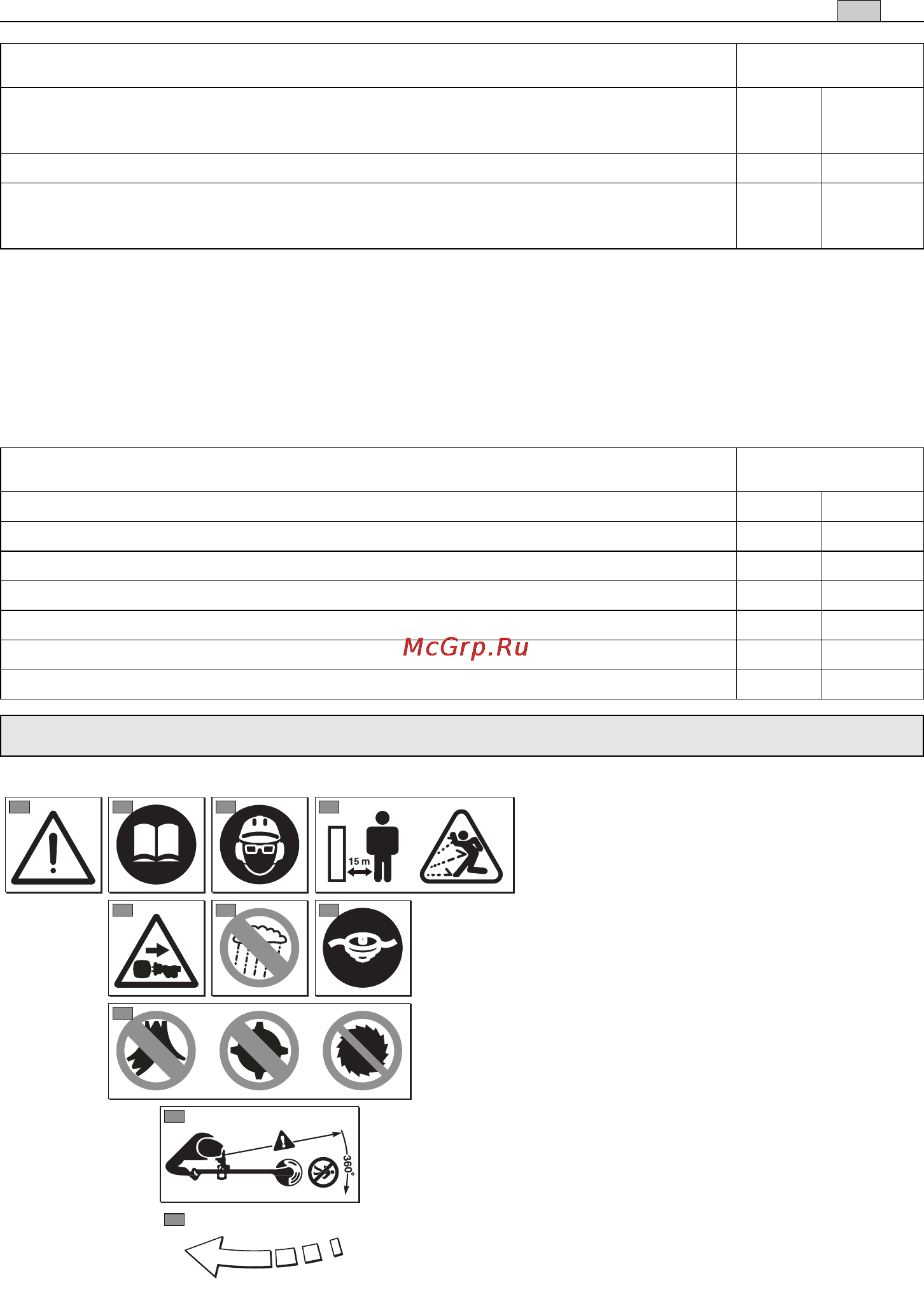

2. SYMBOLE
2
1 2 3 4
5 6 7
8
9
10
