7.1 Включение и отключение холодильника производится штепсельной вилкой

сетевого шнура (не рекомендуется тянуть за шнур).

Повторное включение холодильника в электросеть следует производить не ранее

чем через 5 минут после принудительного отключения.

Перед включением холодильника в сеть убедитесь, что конец водостока находится

в специальной ячейке передней части сосуда для сбора талой воды.

7.2 Температурный режим в холодильнике устанавливается путем поворота ручки

терморегулятора до выбранного уровня по шкале температурного режима (рис.2). При

этом:

«1» или «мин» соответствует режиму наименьшего холода;

«5» или «макс» - режиму наибольшего холода.

Оптимальный температурный режим хранения продуктов подбирается в зависимости

от загрузки холодильника и температуры окружающей среды. Первоначально отметку

терморегулятора установите в положение «3».

Продукты рекомендуется загружать в холодильник через 4 часа после включения.

Время выхода холодильника в режим (до первой остановки компрессора) не более 24

часов (при эксплуатации холодильника в строгом соответствии с настоящим руководством

по эксплуатации).

В процессе эксплуатации вы можете регулировать температуру следующим образом:

при чрезмерном охлаждении продуктов ручку терморегулятора поверните против часовой

стрелки, при недостаточном охлаждении – по часовой стрелке. При работе холодильника

в оптимальном температурном режиме иней с задней стенки холодильной камеры

оттаивает за время стоянки компрессора.

ВНИМАНИЕ ! При слишком низкой температуре в холодильной камере и

при нарушении рекомендаций по хранению продуктов в холодильной камере

(п.7.4.1) возможно образование слоя льда на задней стенке шкафа. В этом случае

необходимо повысить температуру, повернув ручку терморегулятора против

часовой стрелки.

При повышенной температуре окружающего воздуха и во избежание

образования слоя льда на задней стенке внутреннего шкафа, также необходимо

ручку терморегулятора перевести в положение «1».

Порядок работы холодильника

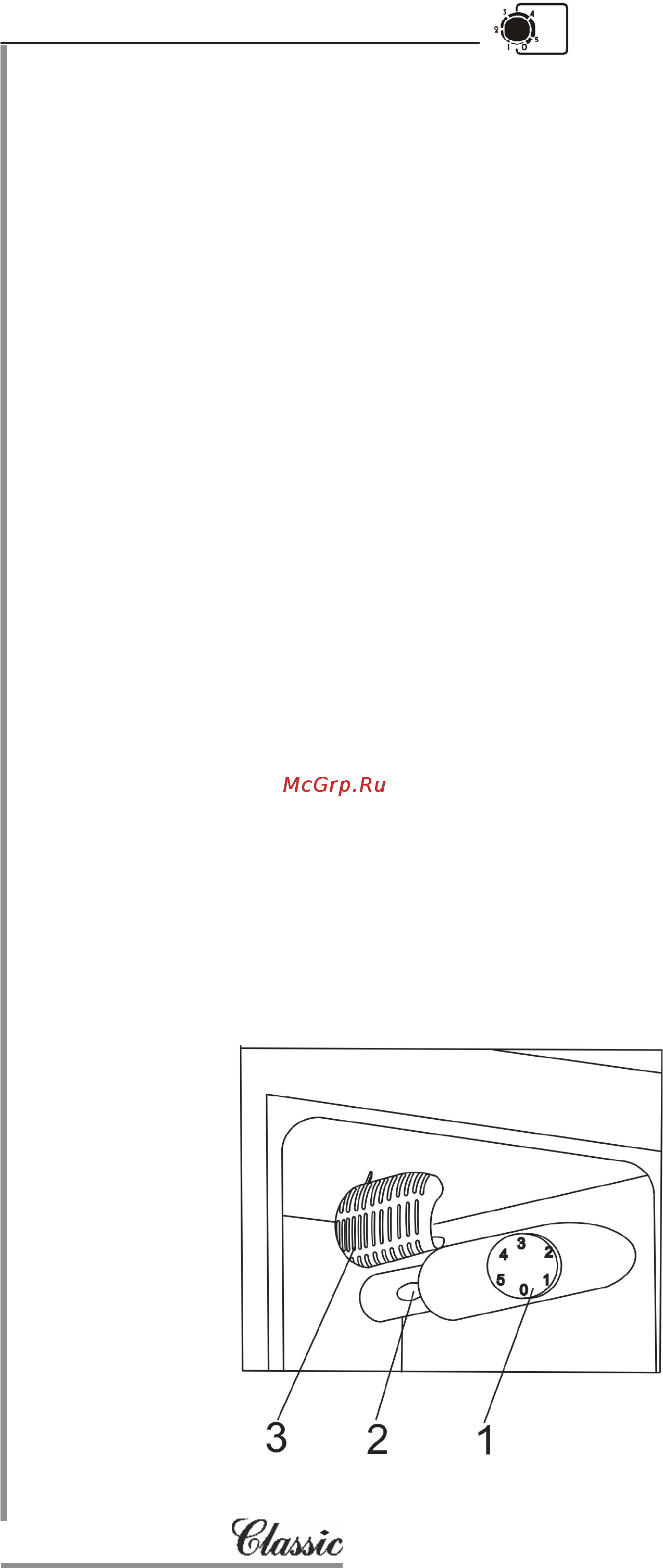

Рис. 2

1 -ручка терморегулятора,

2 - лампа,

3 – плафон
