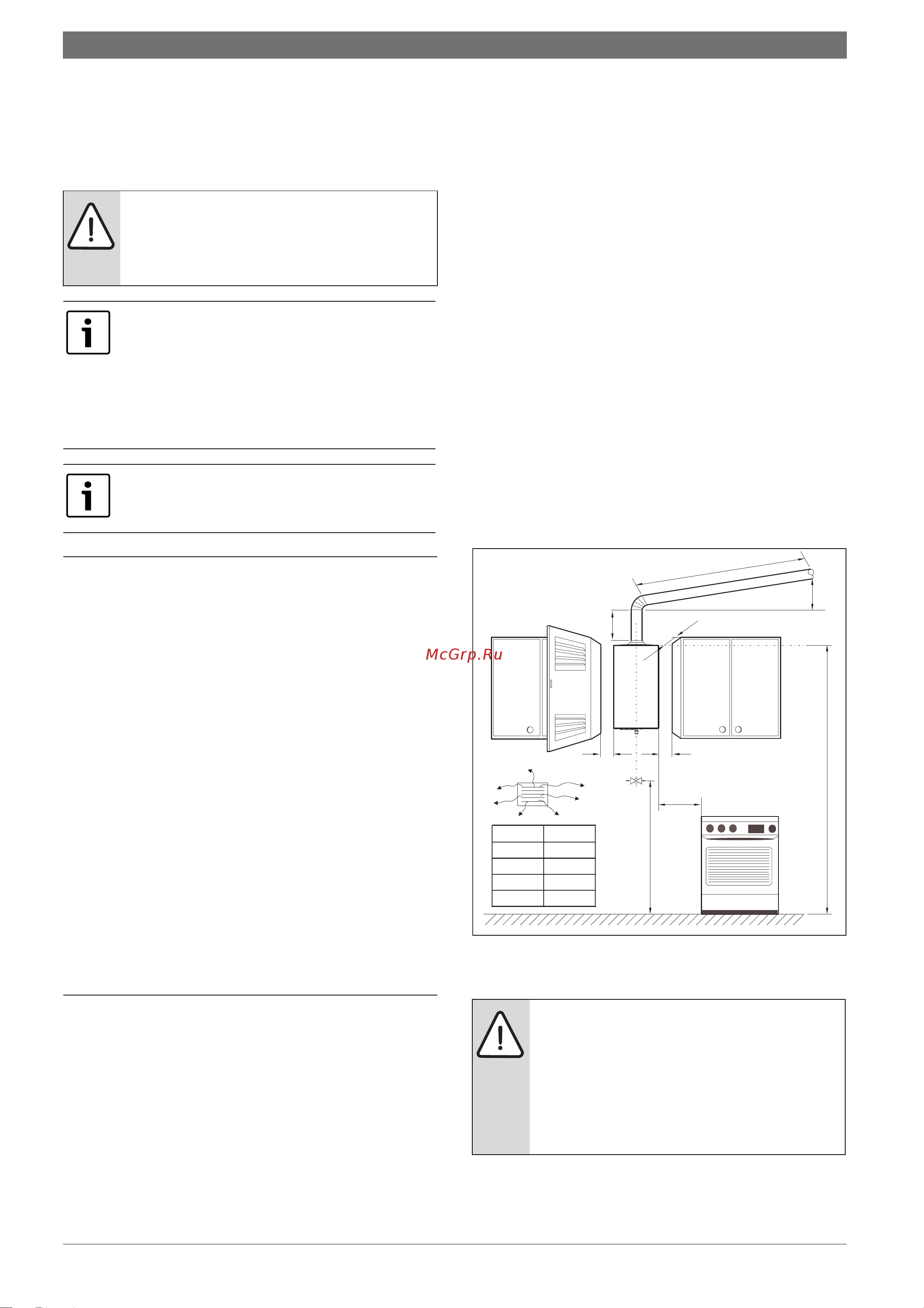

12 Монтаж только для авторизированных фирмой Бош специалистов пи 5 Монтаж только для авторизированных фирмой Бош специалистов ОПАСНО Взрыв А Всегда перекрывайте газ в помещении перед проведением любых работ с газопроводящими элементами Выполнение монтажа подключения к сети электропитания подключения системы подачи газа и отвода дымовых газов а также ввод в эксплуатацию разрешается только специализированной фирме уполномоченной предприятием по газо йли энергоснабжению 1 Продажа прибора разрешается только в странах указанных на типовой табличке В помещении для монтажа должна быть обеспечена хорошая вентиляция и защита от замерзания а также возможность подключения к дымовой трубе Не устанавливать прибор над источниками тепла Во избежание коррозии в воздухе для горения не должно содержаться агрессивных веществ Появлению коррозии способствуют галогеноводороды содержащие соединения хлора и фтора Они могут содержаться например в растворителях красках клеях аэрозольных распылителях и бытовых чистящих средствах Должны соблюдаться указанные на рисунке 10 минимальные расстояния При наличии риска замерзания ВЫКЛЮЧИТЬ прибор опорожнить прибор см раздел 3 6 5 1 Важные указания Перед монтажом получить разрешение от предприятия по газоснабжению и от ведомства по очистке и проверке состояния дымоходов Запорный газовый кран разместить как можно ближе к прибору После подключения к сети газоснабжения необходимо проверить подключение на герметичность Во избежание повреждений газовой арматуры из за повышенного давления контроль давления следует проводить при закрытом газовом кране После проверки на герметичность произвести сброс давления Проверить соответствует ли вид газа указанный на типовой табличке виду подаваемого газа Убедиться что поток и давление на регуляторе давле н и я газа соответствуют значениям у казан н ы м для потребления прибора см технические характеристики в таблице 5 Рис 10 Минимальные расстояния в см Дымоход 5 2 Выбор места для монтажа л ОПАСНО Убедитесь что все соединения надежно изолированы Требования к помещению для монтажа Прибор нельзя устанавливать в помещениях с объемом свободного пространства менее 8 м3 без учета объема мебели если этот объем не превышает 2 м3 Соблюдать местные предписания 6 720 608 988 2009 12 Нарушение этого требования может стать причиной проникновения продуктов сгорания в жилое помещение что может нанести вред здоровью или привести к смерти
