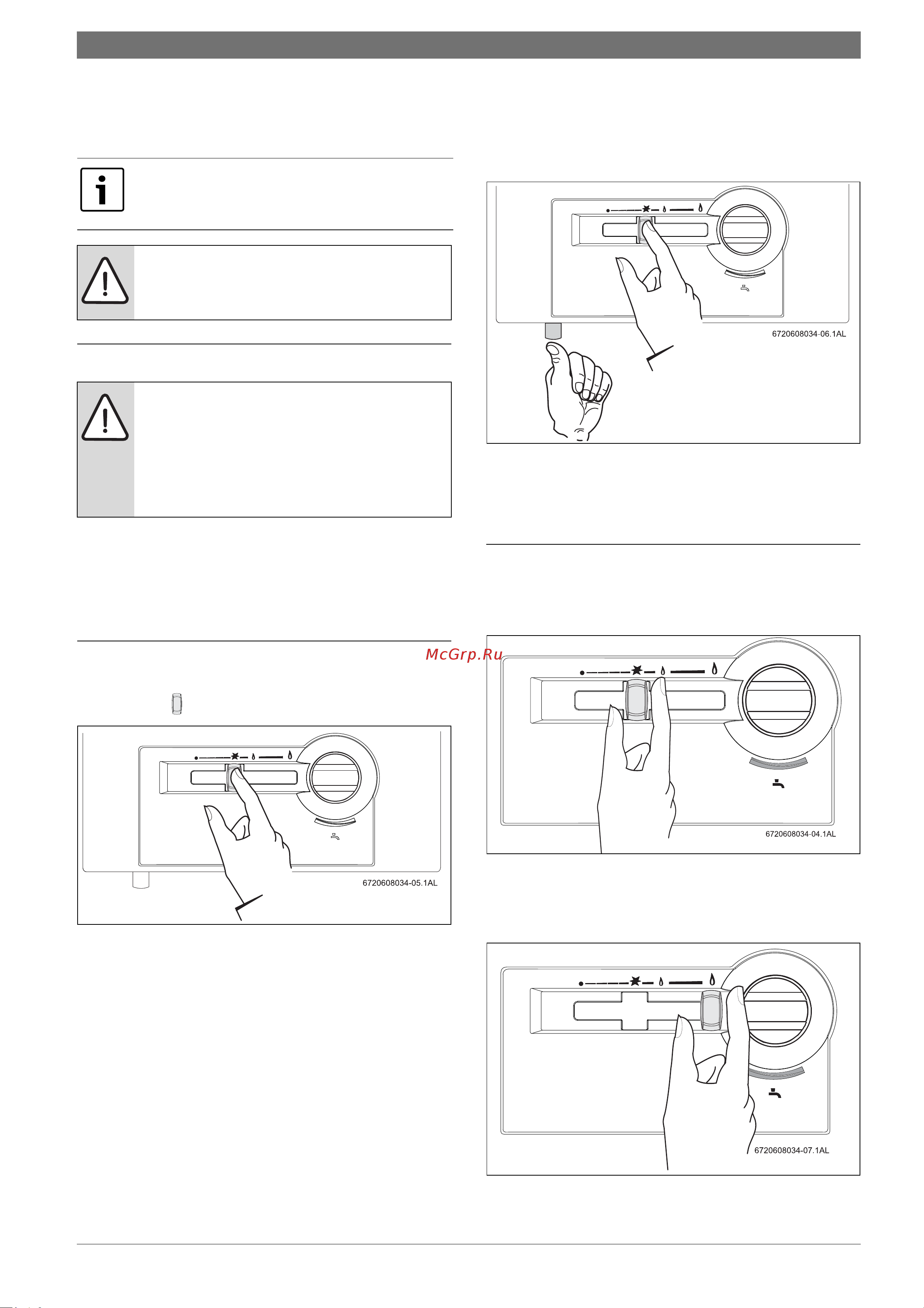

пи Эксплуатация 9 3 Эксплуатация Открыть все водопроводные и газовые краны Вывести воздух из трубопроводов Нажать кнопку пьезорозжига ВНИМАНИЕ Около горелки может быть высокая температура опасность ожога 3 1 Перед вводом в эксплуатацию ВНИМАНИЕ Первый ввод в эксплуатацию должна осуществлять уполномоченная специализированная фирма которая проинструктирует заказчика по поводу правильной эксплуатации прибора Проверить соответствует ли вид газа указанный на типовой табличке виду подаваемого газа Открыть запорный вентиль холодной воды Открыть газовый кран Рис 4 Через несколько секунд отпустить кнопку регулятора мощности 3 3 Регулировка мощности Более низкая температура воды Меньшая мощность 3 2 Включить прибор Нажать и удерживать нажатой кнопку регулятора мощности П Рис 5 Более высокая температура воды Большая мощность Рис 6 6 720 608 988 2009 12
