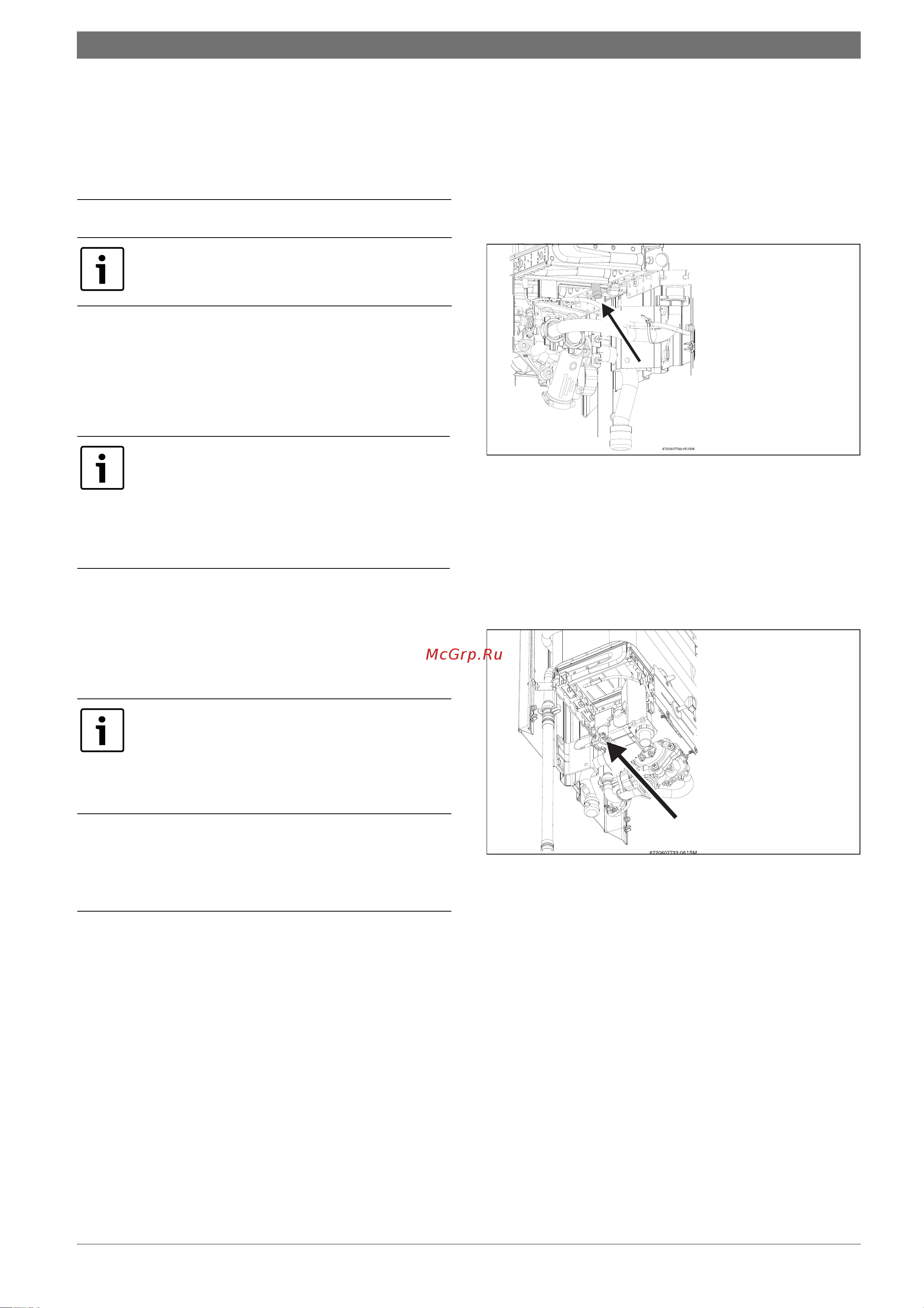

пи Индивидуальная настройка только для авторизированных фирмой Бош специалистов 15 6 Индивидуальная настройка только для авторизированных фирмой Бош специалистов 6 1 Заводская настройка Подключить манометр к патрубку для измерения давления перед форсункой Опломбированные детали настройки 1 изменять нельзя Природный газ Приборы работающие на природном газе 020 отрегулированы изготовителем в соответствии со значениями указанными в технических характеристиках и опломбированы Приборы подготовлены к работе при 1 давлении газа на входе в интервале от 10 мбардо 15 мбар номинальное давление должно быть 13 мбар При более высоком давлении газа на входе нужно применять комплект перенастройки на 20 мбар Сжиженный газ Приборы работающие на пропане бутане 031 030 отрегулированы изготовителем в соответствии со значениями указанными в технических характеристиках и опломбированы Рис 12 Точка измерения давления перед форсункой Давление перед форсункой при максимальной тепловой мощности Снять пломбу с регулировочного винта рис 13 Включить прибор Установить регулятор мощности в крайнее правое положение максимальная мощность Не допускается розжиг аппарата при 1 давлении газа Пропан менее 25 мбар или более 45 мбар Бутан менее 20 мбар или более 35 мбар Мощность можно регулировать по методу регулировки давления перед форсункой для чего необходим манометр Рис 13 Винт регулировки макс расхода газа Открыть несколько кранов горячей воды 6 2 Регулировка давления перед форсункой При помощи регулировочного винта рис 13 отрегулировать давление перед форсункой по таблице 7 Доступ к регулировочному винту Снова опломбировать регулировочный винт Снять кожух см главу 5 3 Подключение манометра Ослабить запорный винт рис 12 6 720 608 988 2009 12
