Česky | 163

Bosch Power Tools 1 609 929 S09 | (15.10.08)

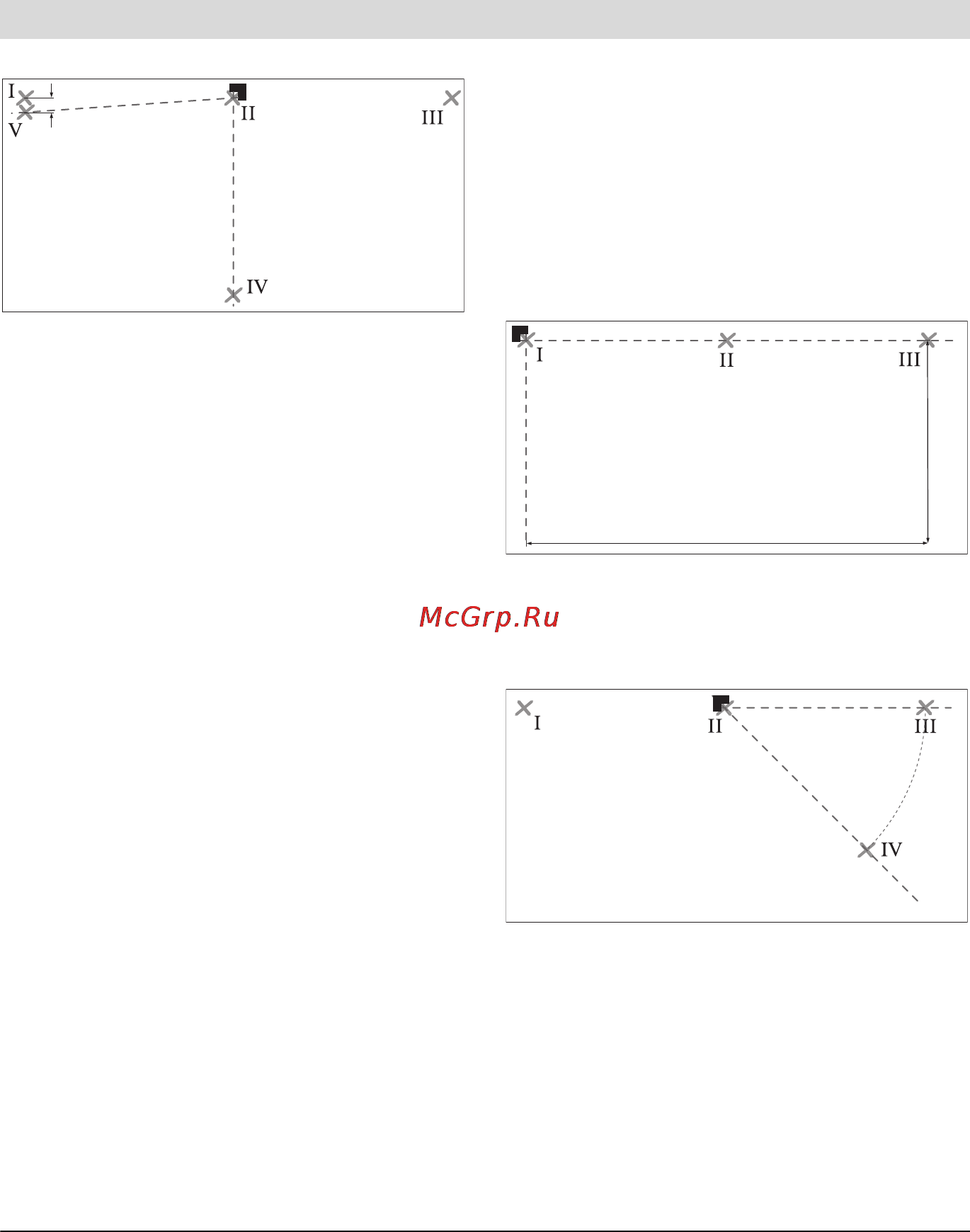

– Otočte měřící přístroj o 90° tak, aby střed

laserové přímky 0° probíhal bodem IV.

Průsečík laserových přímek musí i nadále

ležet na bodě II.

– Označte střed laserové přímky 90° ve

vzdálenosti 5 m jako bod V co možná

nejblíž u bodu I.

– Rozdíl d obou bodů V a I udává skutečnou

odchylku laserové přímky 0° a laserové

přímky 90° od pravého úhlu.

Na měřené dráze 2x5m=10m činí maxi-

mální přípustná odchylka:

10 m x ± 0,2 mm/m = ± 2mm.

Rozdíl d mezi body I a V smí tedy činit

nejvýše 2 mm.

Kontrola úhlové přesnosti mezi laserovými

přímkami 0° a 45°

– Umístěte měřící přístroj do jednoho z rohů

měřené plochy. Měřící přístroj zapněte a

vyrovnejte jej tak, aby přímka laseru 0°

probíhala podél delší strany měřené

plochy a přímka laseru 90° podél kratší

strany měřené plochy.

– Označte průsečík laserových přímek na

podlaze (bod I). Kromě toho označte střed

laserové přímky 0° ve vzdálenosti 5 m

(bod II) a ve vzdálenosti 10 m (bod III).

– Postavte měřící přístroj (bez jeho otoče-

ní) do vzdálenosti 5 m tak, aby se průse-

čík laserových přímek shodoval s již

označeným bodem II a laserová přímka 0°

probíhala bodem III.

Označte laserovou přímku 45° ve vzdále-

nosti 5 m (bod IV).

10 m

5 m
