164 | Česky

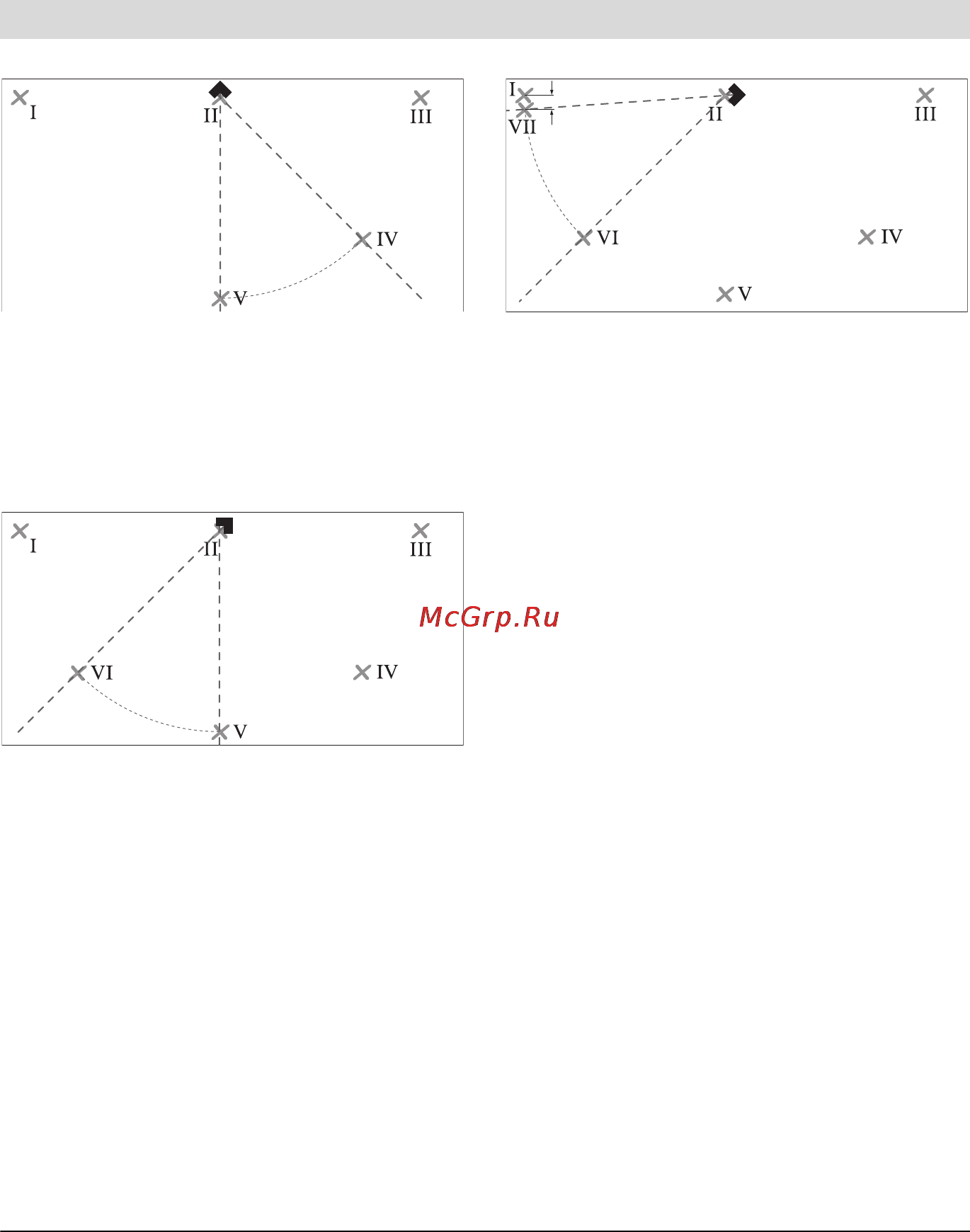

– Otočte měřící přístroj o 45° tak, aby střed

laserové přímky 0° probíhal bodem IV.

Průsečík laserových přímek musí i nadále

ležet na bodě II.

Označte laserovou přímku 45° ve vzdále-

nosti 5 m jako bod V.

– Otočte měřící přístroj o 45° tak, aby střed

laserové přímky 0° probíhal bodem V.

Průsečík laserových přímek musí i nadále

ležet na bodě II.

Označte laserovou přímku 45° ve vzdále-

nosti 5 m jako bod VI.

– Otočte měřící přístroj o 45° tak, aby střed

laserové přímky 0° probíhal bodem VI.

Průsečík laserových přímek musí i nadále

ležet na bodě II.

– Označte střed laserové přímky 45° ve

vzdálenosti 5 m jako bod VII co možná

nejblíž u bodu I.

– Rozdíl d obou bodů VII a I udává skuteč-

nou odchylku laserové přímky 0° a

laserové přímky 45°.

Na měřené dráze 4 x 5 m = 20 m činí maxi-

mální přípustná odchylka:

20 m x ± 0,4 mm/m* = ± 8mm.

Rozdíl d mezi body I a VII smí tedy činit

nejvýše 8 mm.

*Hodnota ± 0,4 mm/m vyplývá z úhlové přes-

nosti ±0,2 mm/m včetně možné nepřesnosti

při otáčení 0,2 mm/m.
