130 | Polski
1 609 929 S79 | (17.3.09) Bosch Power Tools
Za pomocą dźwigni 7 można regulować ruch
oscylacyjny, także podczas biegu maszyny.
Optymalny dla konkretnego zastosowania sto-
pień oscylacji można dobrać jedynie drogą prób.
Następujące wskazówki mogą ułatwić dobór:
oscylacja powinna być tym mniejsza (względ-
nie całkowicie wyłączona), im dokładniejsze
ma być cięcie, o miękkich, nie wyszczerbio-
nych krawędziach.
do obróbki materiałów cienkich (np. blach),
ruch oscylacyjny należy wyłączyć.
obróbkę materiałów twardych (np. stali)
należy prowadzić przy małych ruchach
oscylacyjnych.
obróbki materiałów miękkich oraz cięcia
drewna zgodnie z rysunkiem słojów, można
dokonywać z maksymalną wielkością ruchu
oscylacyjnego.
Ustawianie kąta cięcia (zob. rys. F)
Aby ustawić kąt cięcia, podstawę 6 można po-
chylić w prawo lub lewo w zakresie do 45° na
prawo lub lewo.
Zdjąć osłonę 12 (patrz Osłona odsysania,
strona 129).
Poluzować śrubę 19 i przesunąć lekko
podstawę 6 w kierunku brzeszczotu 10.
Do ustawienia precyzyjnej pozycji podczas
cięcia pod kątem służą znajdujące się po
prawej i lewej stronie płyty podstawy
wgłębienia blokujące przy 0° i 45°.
Przesunąć płytę podstawy 6 zgodnie ze skalą
18 do żądanej pozycji. Inne kąty cięcia można
ustawić za pomocą kątomierza.
Następnie przesunąć płytę podstawy 6 aż do
oporu w kierunku króćca odsysynia 5.
Dokręcić ponownie śrubę 19.
Przy cięciu pod kątem zastosowanie obudowy
12 i osłony przeciwodpryskowej 17 nie jest
możliwe.
Przestawianie płyty podstawy (zob. rys. G)
Wykonywanie cięć w pobliżu krawędzi możliwe
jest po przestawieniu podstawy 6 w jej tylne
położenie.
Wykręcić kompletnie śrubę 19 za pomocą
klucza imbusowego 3.
Wyjąć płytę podstawy 6 i przesunąć ją tak,
aby śruba 19 mogła być wkręcona w tylny
otwór gwintowany
21.
Przed dokręceniem śruby 19 docisnąć płytę
podstawy 6 w kierunku króćca odsysania 5
ulegnie ona zaryglowaniu.
Przy przestawionej podstawie 6 można praco-
wać tylko w położeniu kątowym 0°. Nie można
w tym przypadku stosować prowadnicy równo-
ległej/prowadnicy do okręgów 25 (osprzęt) oraz
płytki ochronnej 17.

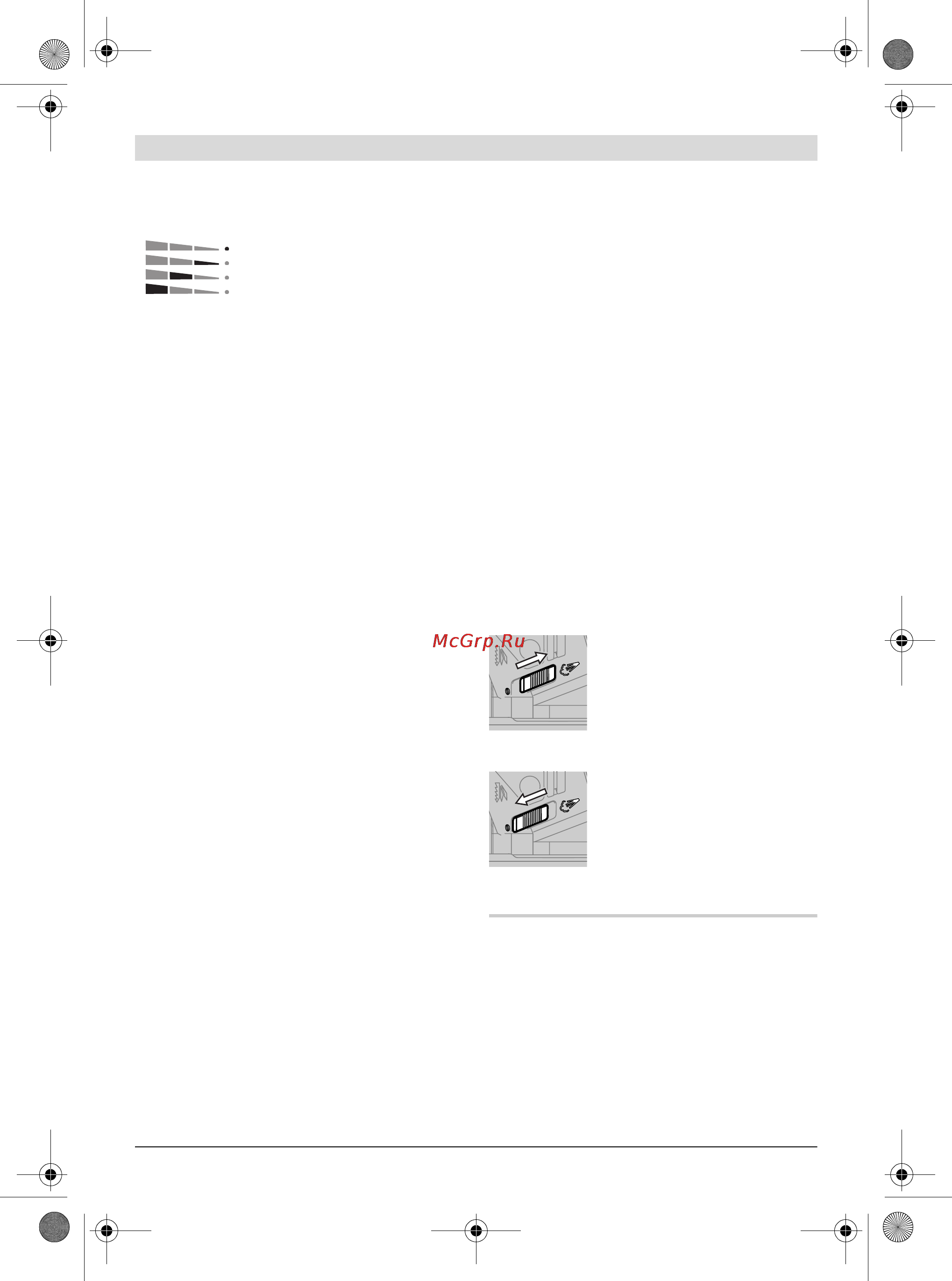

Urządzenie wydmuchowe wiórów
Dzięki funkcji nadmuchu, który usuwa wióry 8,
użytkownik może przez cały czas obserwować
linię cięcia.
Włączenie urządzenia wydmu-
chowego wiórów:
W przypadku prac, przy których
powstaje duża ilość odpadów –
w drewnie, tworzywach sztucz-
nych itp., należy przesunąć prze-
łącznik 8 w kierunku króćca.
Wyłączenie urządzenia wydmu-
chiwania wiórów:
W przypadku prac w metalu, jak
również przy zamontowanym
systemie odsysania pyłu, należy
przesunąć przełącznik 8 w kie-
runku brzeszczotu.
Uruchomienie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się z
danymi na tabliczce znamionowej elektro-
narzędzia. Elektronarzędzia przeznaczone
do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
ruch oscylacyjny wyłączony
mały stopień oscylacji
średni stopień oscylacji
wysoki stopień oscylacji
