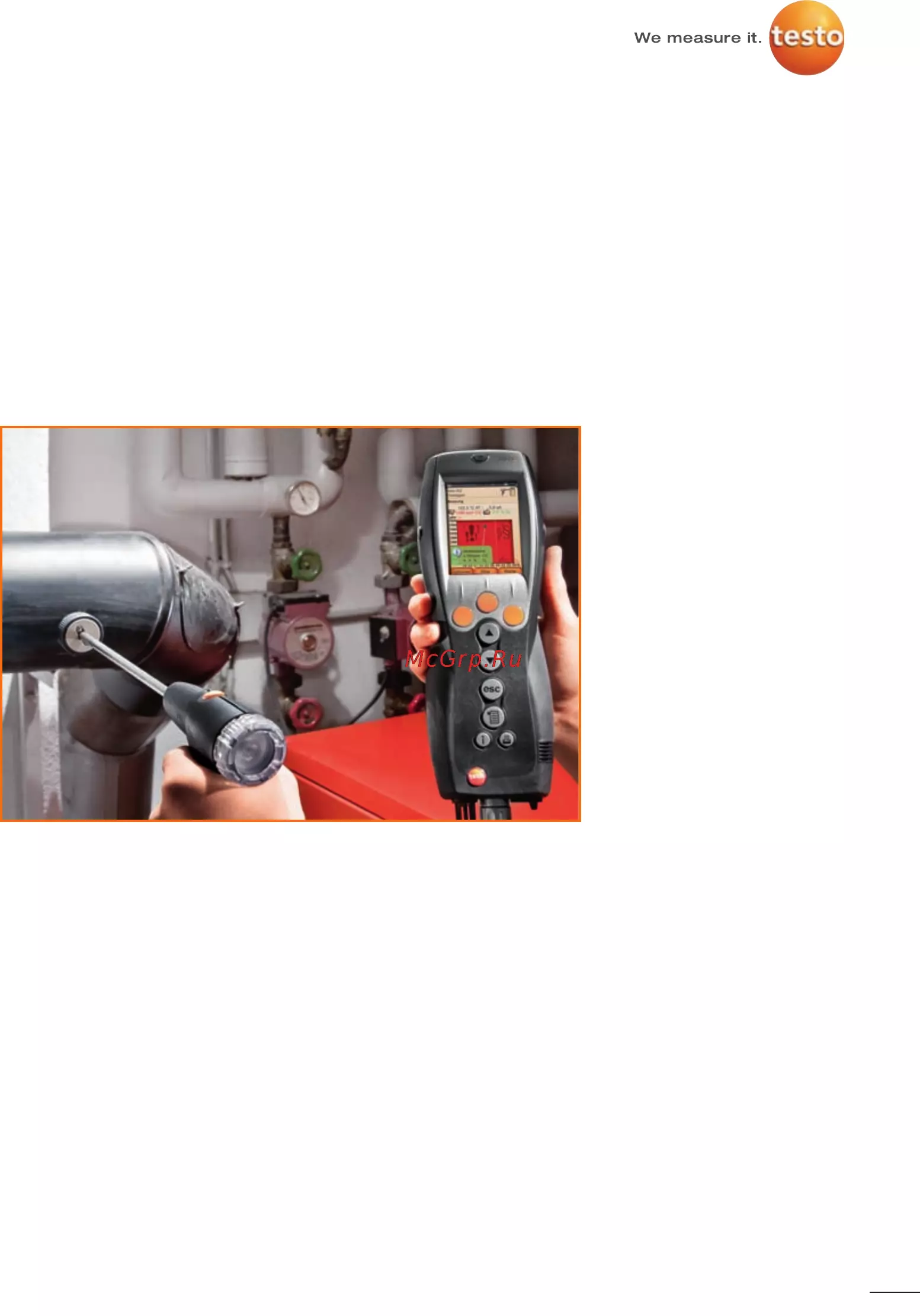

- Неверное значение температуры окружающей среды,
полученное в ходе калибровки с использованием зонда
отбора пробы. Рекомендация: выполните замеры с
использованием отдельных температурных зондов.
- Неверные настройки для используемого вида топлива.
- Перепады температуры “горячей точки” атмосферных
газовых горелок. Это в значительной степени затрудняет
процесс выполнения контрольных замеров.
Ввиду погрешности измерений при различных настройках
сгорания к предельным значениям добавляются заданные точки
допуска. Оценочное значение складывается из суммы значения
ограничения и выраженных в процентах точках допуска.
Округлённый в сторону увеличения результат замера потерь тепла
с дымовыми газами должен быть ниже или совпадать с оценочным
значением. Схема расчета определяющего оценочного значения
приводится ниже.

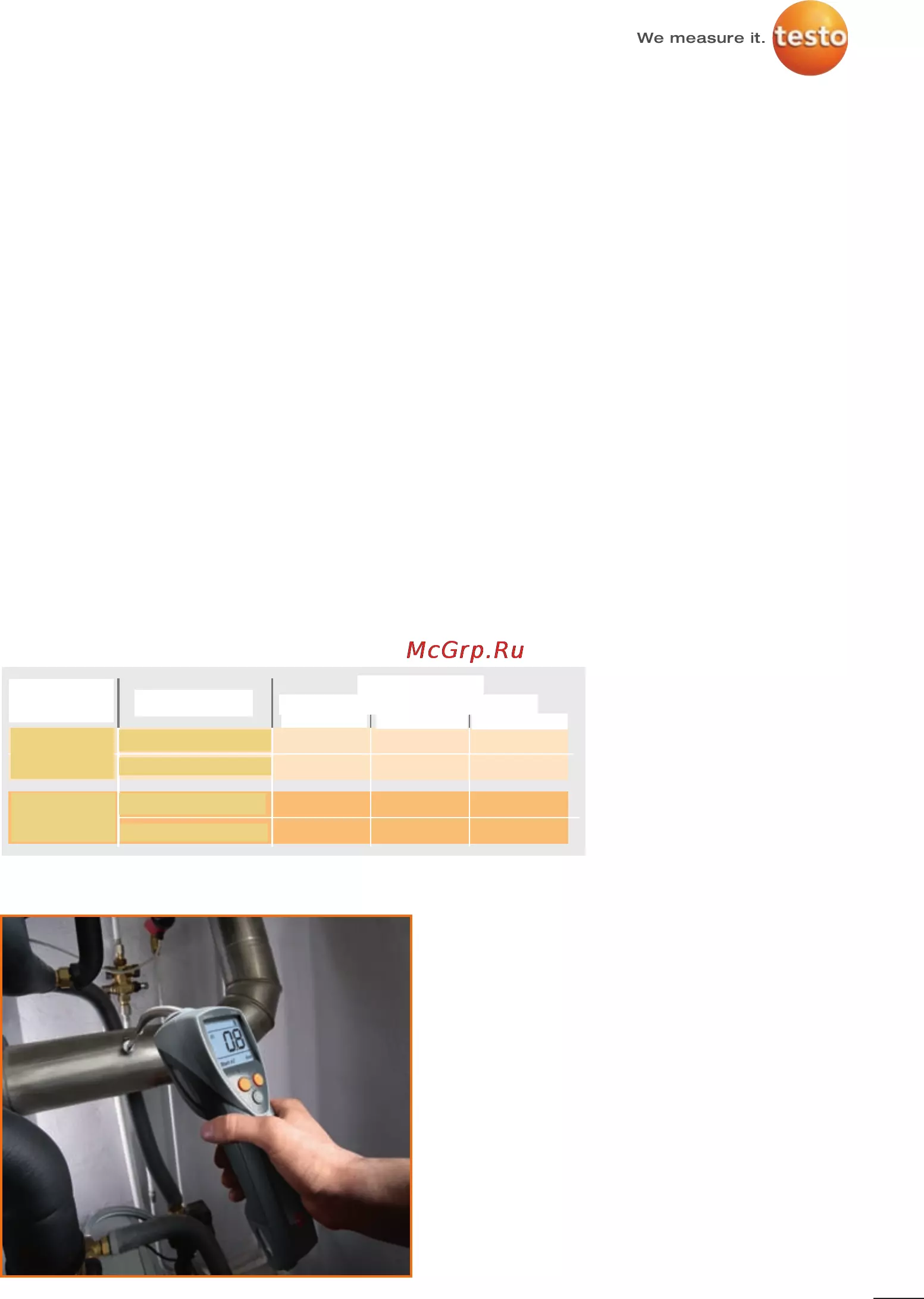

Рис. 14: Схема расчёта оценочного значения
26
Tolerance pointsLimit values Assessment value
+ =
O
2
greater 11% 1.5 tolerance points
O
2
smaller 11% 1 tolerance point
Forced draught
burner
O
2
larger 11% 3 tolerance points
O
2
smaller 11% 2 tolerance points
Burner without
forced draught
Assessment
value
Rounded off
reading
<
Unit
OK
_
Предельные
значения
Точки допуска
Оценочн. значение
Предельные
значения
Оценочное
значение
Единица
O
2
больше 11% - 1.5 точки доп. предела
O
2
меньше 11% - 1 точка доп. предела
O
2
больше 11% - 3 точки доп. предела
O
2
меньше 11% - 2 точка доп. предела
Горелки с
принудительной тягой
Горелки без
принудительной тяги
Базовые измерения дымовых газов
Содержание
