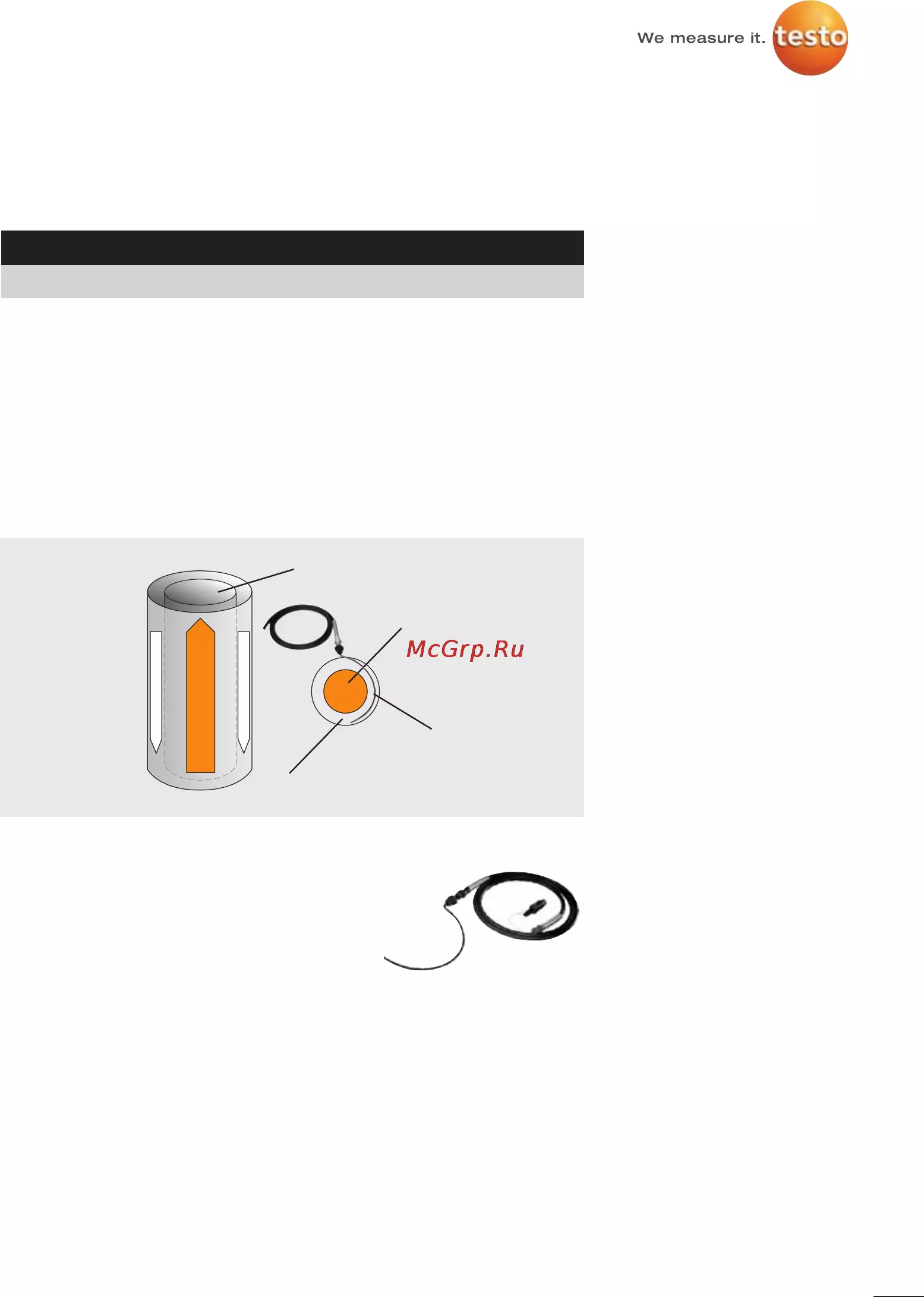

VIII. Измерения NO
2
для газовых горелок
Содержание оксидов азота NOX указывает на общее содержание
моноксида азота (NO) и двуокиси азота (NO
2
). Обычно
соотношение концентраций NO и NO
2
является постоянной
величиной (97% NO и 3% NO
2
). По
этой причине измерение
концентрации NO является
достаточным для определения
концентрации NO
X
. Однако при
использовании смешанного топлива
или конденсационных установок
вышеуказанное соотношение
меняется. В силу этого обстоятель-
ства содержание двух компонентов
(NO и NO
2
) измеряется отдельно, а
сумма результатов этих измерений
указывает на содержание NO
X
.

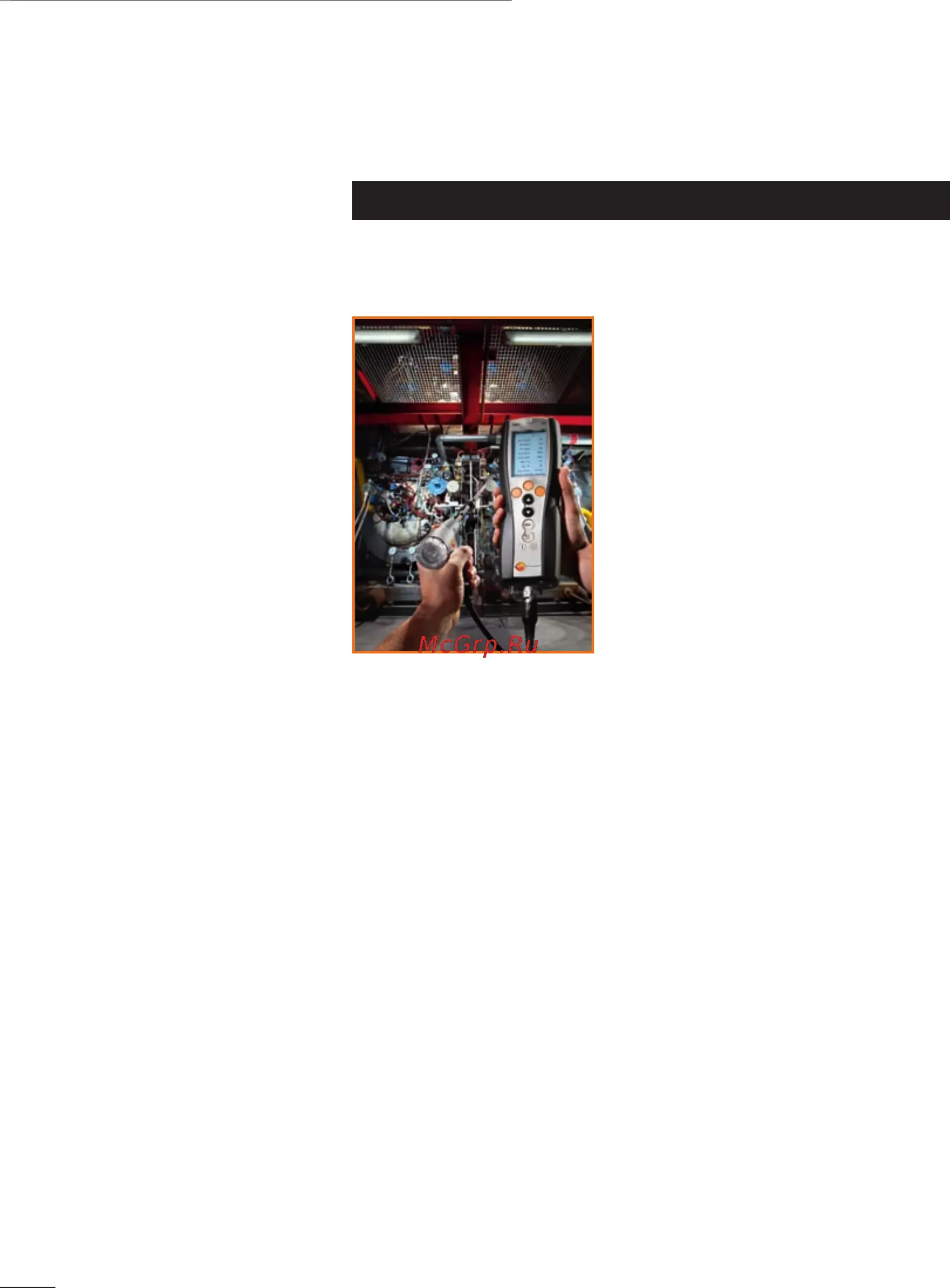

Рис. 19: Testo 340: многокомпонентный анализатор дымовых газов с
возможностью прямого измерения NO
x
Диоксид азота (NO
2
) растворим в воде, поэтому для точного
определения концентрации NO
2
необходимо проводить замеры
в сухих дымовых газах, поскольку растворённый NO
2
не
учитывается. Таким образом, перед проведением фактических
замеров содержания диоксида азота необходимо использовать
блок пробоподготовки для удаления влаги из дымовых газов.
• При проведении замеров в непосредственной близости
от электростатического фильтра зонд отбора пробы
необходимо заземлить для исключения риска
статического заряда.
• В случаях, когда возможно высокое содержание твёрдых
частиц и сажи, следует использовать чистые сухие
фильтры. Обязательным условием является наличие
предварительного фильтра.
36
Важно
Практические сведения
Измерения NO
2
для газовых горелок
