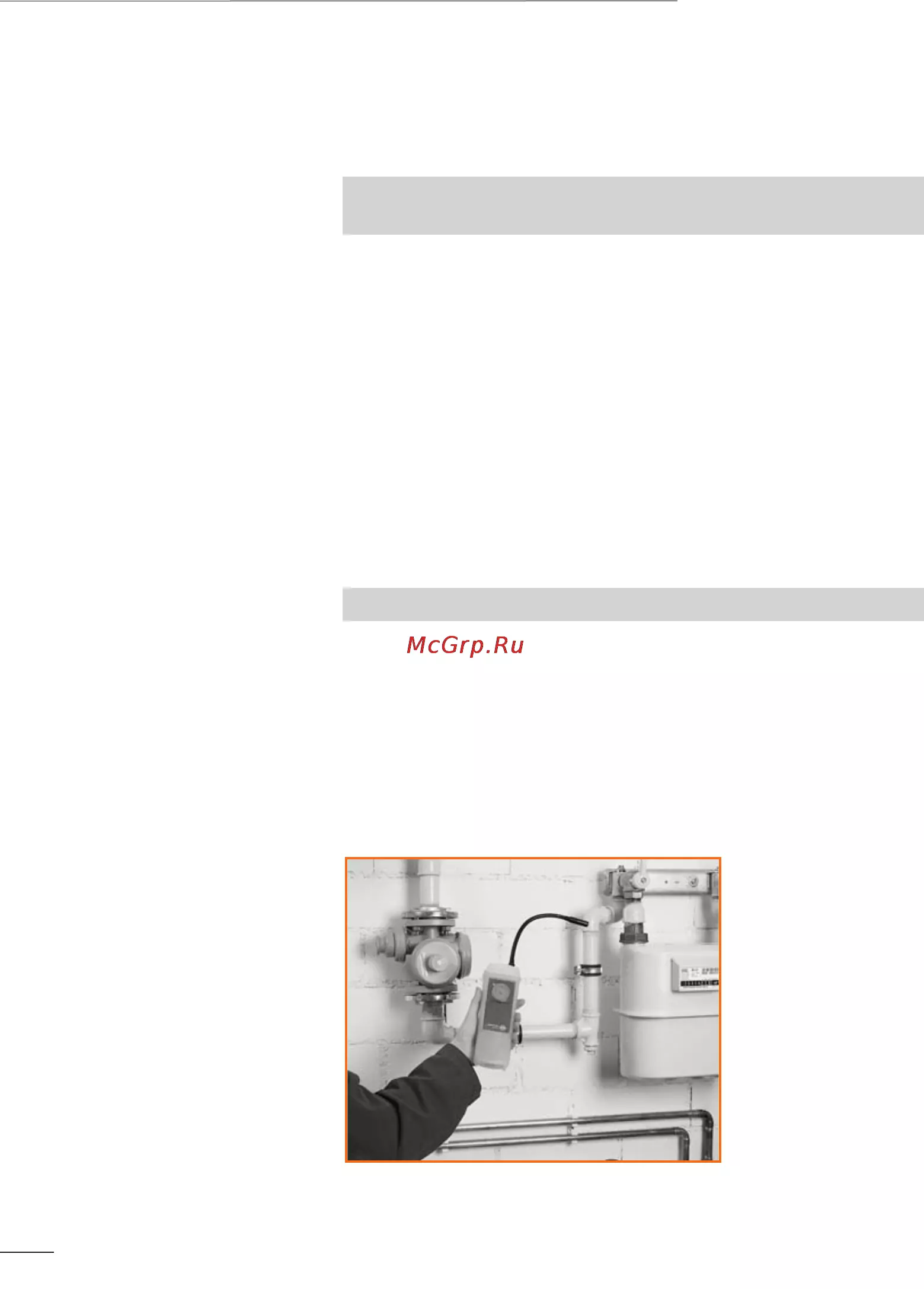

В качестве альтернативы для измерения объёмов утечки
существуют приборы (других производителей), для которых в
настоящий момент не существует указаний по проведению такого
рода тестов. При использовании таких приборов единственным
прослеживаемым методом является графическое/расчётное
измерение объёма утечки.
В соответствии со степенью пригодности к эксплуатации можно
принять следующие меры:
а) При отсутствии ограничений пригодности к эксплуатации трубы
можно эксплуатировать.
б) При ограниченной пригодности к эксплуатации трубы требуют
герметизации или обновления. Для труб с рабочим давлением
свыше 100 мбар в соответствии с ТУ DVGW G 624 существует
дополнительное требование. Согласно разделу 7.1.3,
герметичность должна быть восстановлена в течение 4 недель
с момента установления ограниченной пригодности к
эксплуатации.
в) Непригодные трубы необходимо выводить из эксплуатации. Те
же ТУ действуют в отношении секций труб после ремонта, если
такие секции используются для вновь прокладываемого
трубопровода.
Эти меры указаны на логарифмической линейке Testo.
После проведения любых ремонтных работ необходимо
проведение теста падения давления (основной тест, см.
стр. 45).
47
