• Электрическое сопротивление будет уменьшаться.
• Падение сопротивления сопровождается визуальным или
звуковым сигналом.
Избыточная концентрация газа, холод, влага и частицы
грязи сокращают ресурс измерительных ячеек.
Электронные схемы
Создание еще более компактных, но в то же время еще более
сложных измерительных приборов, является ярко выраженной
тенденцией в сфере развития и производства измерительного
оборудования. Благодаря компьютерному проектированию (CAD)
и автоматизированному производству, сложные электронные
схемы можно размещать на чрезвычайно малом пространстве.
Печатные платы разрабатываются по многоуровневому принципу,
а при установке электронных компонентов применяются новейшие
технологии (поверхностный монтаж – “SMD”). Для проверки плат
в сборе и выявления дефектов на ранней стадии используется
тестовый компьютер (внутрисхемный тестер). Это позволяет
экономично устранять неисправности и возвращать платы в
производство. После установки плат и измерительных сенсоров
в корпус, измерительные приборы подвергаются эксплуата-
ционным тестам на компьютерном испытательном стенде и
проходят калибровку с использованием поверочного газа.
Сертификация DIN ISO 9001 гарантирует высокое качество и
квалифицированное постпродажное обслуживание. Конечный
результат – это измерительные приборы, соответствующие
последним требованиям в области анализа дымовых газов.

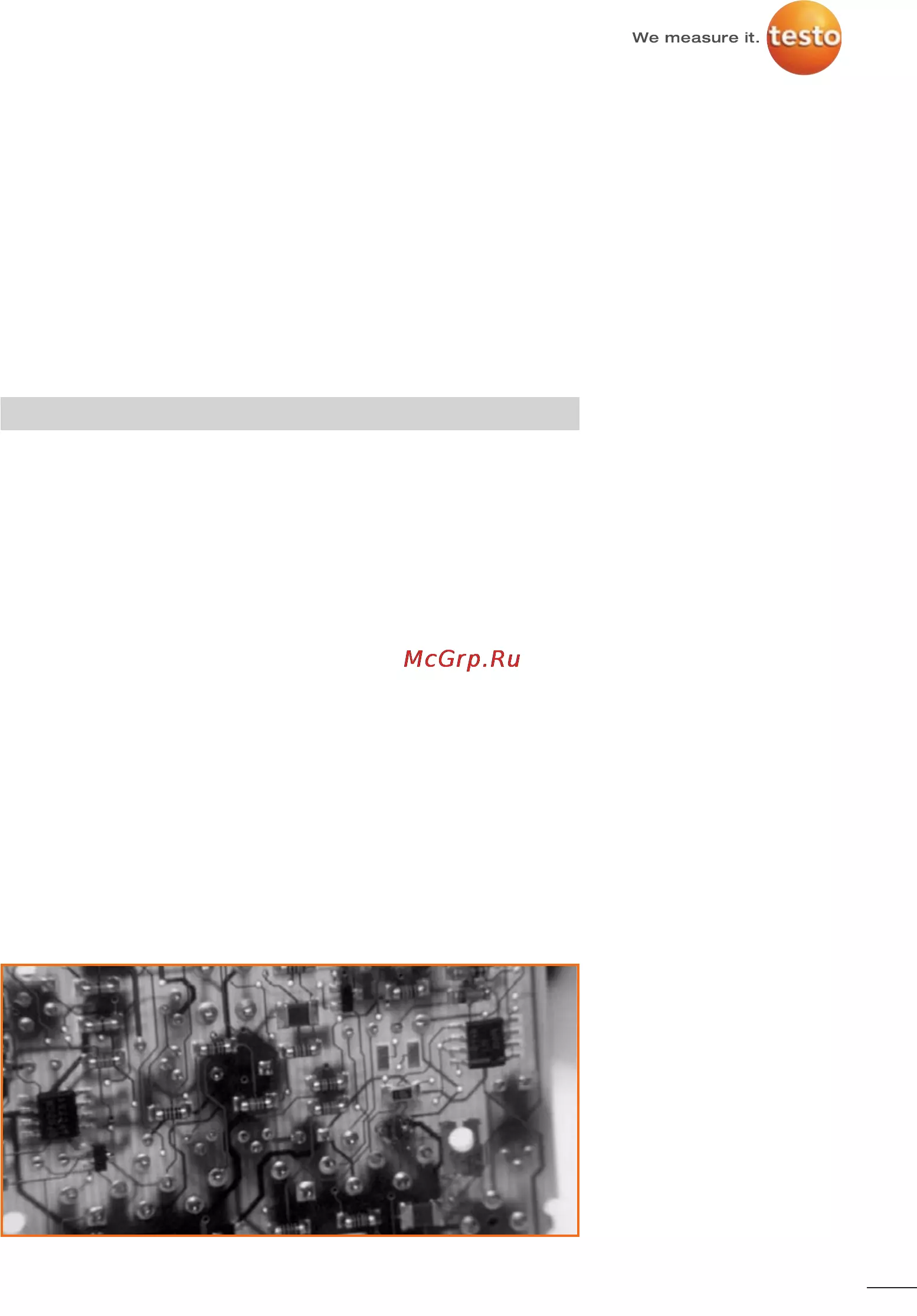

Рис. 30: Платы SMD на основе многоуровневой технологии
53
