Полнофункциональный микшер
MG10/2
13
Внешние процессоры эффектов и миксы мониторинга
4-1. Шины AUX для посылов
мониторинга и общих
эффектов
Существует ряд причин, по которым может
потребоваться отслеживание сигнала,
проходящего по микшеру, в какой-то точке до
главных выходов. Укажем две наиболее явных:
1) требуется создать микс мониторинга
отдельно от главного микса и 2) обработать
сигнал через внешний процессор эффектов, а
затем вернуть его в микс. Обе эти функции, как
и многие другие, можно выполнять с помощью
шин AUX (дополнительных) и регуляторов
уровня сигнала. Если у микшера две шины AUX,
он может обрабатывать обе функции
одновременно. Более крупные микшерные
консоли имеют 6, 8 или даже больше
дополнительных шин для различных видов
мониторинга и обработки эффектов.
Шины AUX и регуляторы уровня достаточно
просты в использовании. Единственное, что
нужно решить — это какой посыл вам нужен:
«до фейдера» или «после фейдера». Посылы
AUX часто включают переключатель,
позволяющий настраивать их для работы в
режиме «до фейдера» или «после фейдера».
До или после — в чем разница?
4
до
после
Сигнал «до фейдера»
берется в точке до
канального фейдера,
поэтому уровень посыла
можно менять только
регулятором уровня AUX
(а не канальным
фейдером).
Посылы «до фейдера»
чаще всего используются
для создания миксов
мониторинга.
Сигнал «после фейдера»
берется в точке после
канального фейдера,
поэтому его уровень
можно менять как
регулятором уровня AUX,
так и самим фейдером.
Посылы «после
фейдера» чаще всего
используются вместе с
возвратами эффектов
шины AUX для внешней
обработки эффектов.

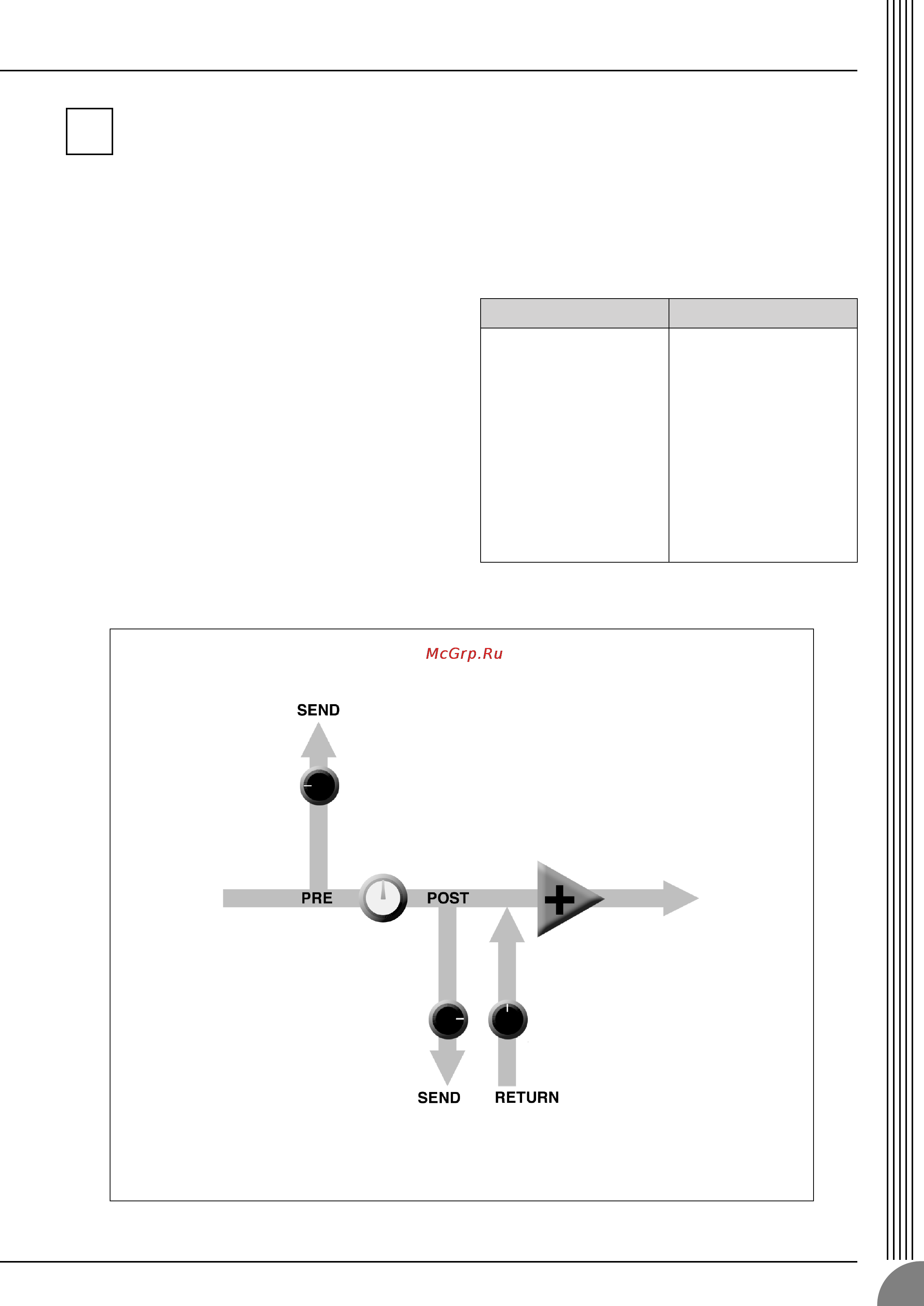

Посыл «до фейдера» для микса мониторинга.
Сигнал посыла подается на усилитель мощности
мониторов и в колонки. Канальный фейдер не влияет на уровень посыла, поэтому микс мониторинга не
зависит от главного микса. В данном случае сигнал возврата не используется.
Посыл «после фейдера» для внешней обработки эффектов.
Сигнал посыла подается на внешнее
устройство эффектов (например на ревербератор), а выходной сигнал возвращается на разъем AUX
Return и снова смешивается с основным материалом. Канальный фейдер влияет на уровень посыла,
поэтому уровень эффекта всегда пропорционален сигналу канала.
Канальный
фейдер
Уровень
посыла AUX
Уровень посыла AUX Уровень возврата AUX
