EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
NEW BOY EPS73DE KU/S-EPS73DE KU/MA-EPS83TDE KU/S-EPS103DE KU/MA-EPS113TDE KU/S-
EPS113TDE KU/MA-EPS123DE KU/S-EPS133TDE KU/S-EPS133TDE KU/MA
Стр.8/14
Datum: 23/09/2010 Rev.:00 Uitv:TU Goedkeurder: YH
Ref: EPS73-83-103-113-123-133(T)DE-NewBoy180110rev12.RU.doc
Шасси агрегата является одновременно топливным баком. На шасси предусмотрены
горловина для заливки топлива, механический измеритель уровня топлива, пробка
для слива топлива (при промывке бака), четыре отверстия для постоянного
крепления агрегата на основании, площадка для крепления аккумулятора и опора
ручного насоса для слива масла. В днище шасси имеется отверстие для доступа к
пробке для слива масла из картера двигателя.
На шумопоглащающем капоте размещены : центральная серьга для подъёма агрегата,
две пластмассовые крышки отверстий для доступа к горловинам для заливки масла и
охлаждающей жидкости в радиатор, две запирающиеся дверцы люков в боковых стенках
капота для выполнения плановых работ по обслуживанию агрегата, панель контроля и
управления, люк для обслуживания аккумулятора, решётка отверстия для забора
холодного воздуха и решётка для выброса нагретого воздуха.
Через эту решётку в агрегатах EPS73DE/83TDE/103DE/113TDE выведен наружу и
выпускной патрубок глушителя.
В агрегатах EPS123DЕ и EPS133TDE выброс охлаждающего воздуха и отвод выхлопных
газов разделены.
Габаритные размеры агрегатов см. на чертежах в разделе 9.

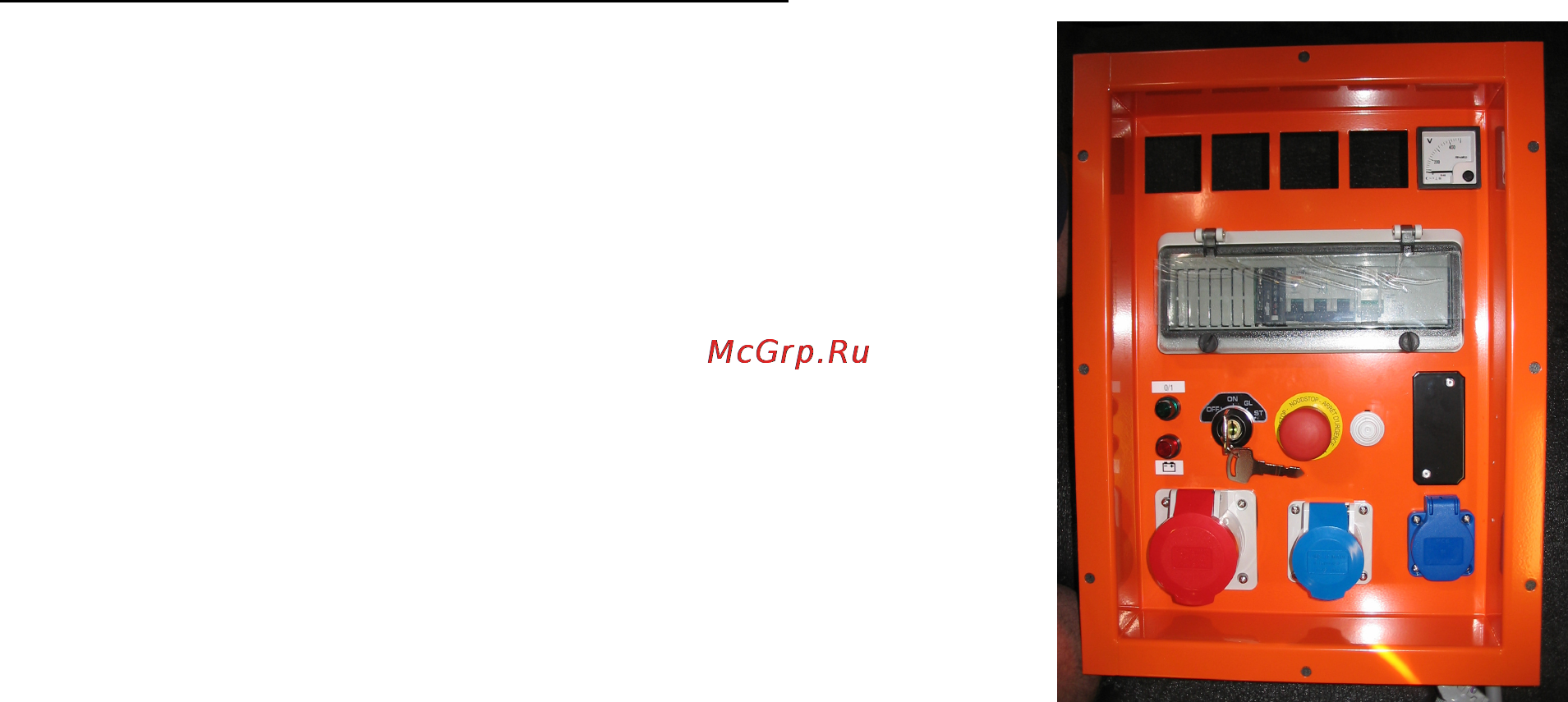

4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ
Панель контроля и управления электроагрегатов NEW
BOY включает:
- ключ-переключатель положений контактов
стартера «OFF / ON / GL / ST» - «ВЫКЛЮЧЕН /
ВКЛЮЧЁН / НАГРЕВ СВЕЧЕЙ / СТАРТ»
- зелёную индикаторную лампу (ключ в положении
ВКЛ /ВЫКЛ) - лампа горит, когда переключатель
контактов стартера находится в положении
ВКЛЮЧЁН
- красную индикаторную лампу (разрядка/зарядка
аккумулятора) - лампа горит, когда аккумулятор
не заряжается
- кнопку аварийной остановки агрегата
- счётчик отработанных моточасов
- термомагнитный предохранитель-прерыватель
- включатель автомата остановки агрегата в
случае утечки тока в землю (штырь заземления
входит в комплект поставки)
- вольтметр
- 3 устройства для подключения нагрузки
На задней стороне панели контроля и управления располагаются:
- регулятор величины зарядного тока аккумулятора
- реле таймера управления электромагнитом остановки агрегата
- 1 реле (12В/30А) защиты агрегата, которое включает электромагнит остановки
двигателя при недостаточном давлении масла или при чрезмерной температуре
охлаждающей жидкости
На панели контроля и управления предусмотрено место для опционной установки:
- измерителя частоты вырабатываемого тока
- трёх амперметров
- блока реле автоматической защиты агрегата от пробоя изоляции (взамен
автомата отключения агрегата при утечке тока в землю)
- соединительного штекера для подключения дистанционного управления и
автоматической системы пуска/остановки агрегата при отключении /
восстановлении электропитания во внешней сети (чёрная пластина-заглушка)
Установка других опций (например, переключателя соединения фаз генератора "в
звезду" или "в треугольник") возможна только при первоначальной сборке агрегата.
