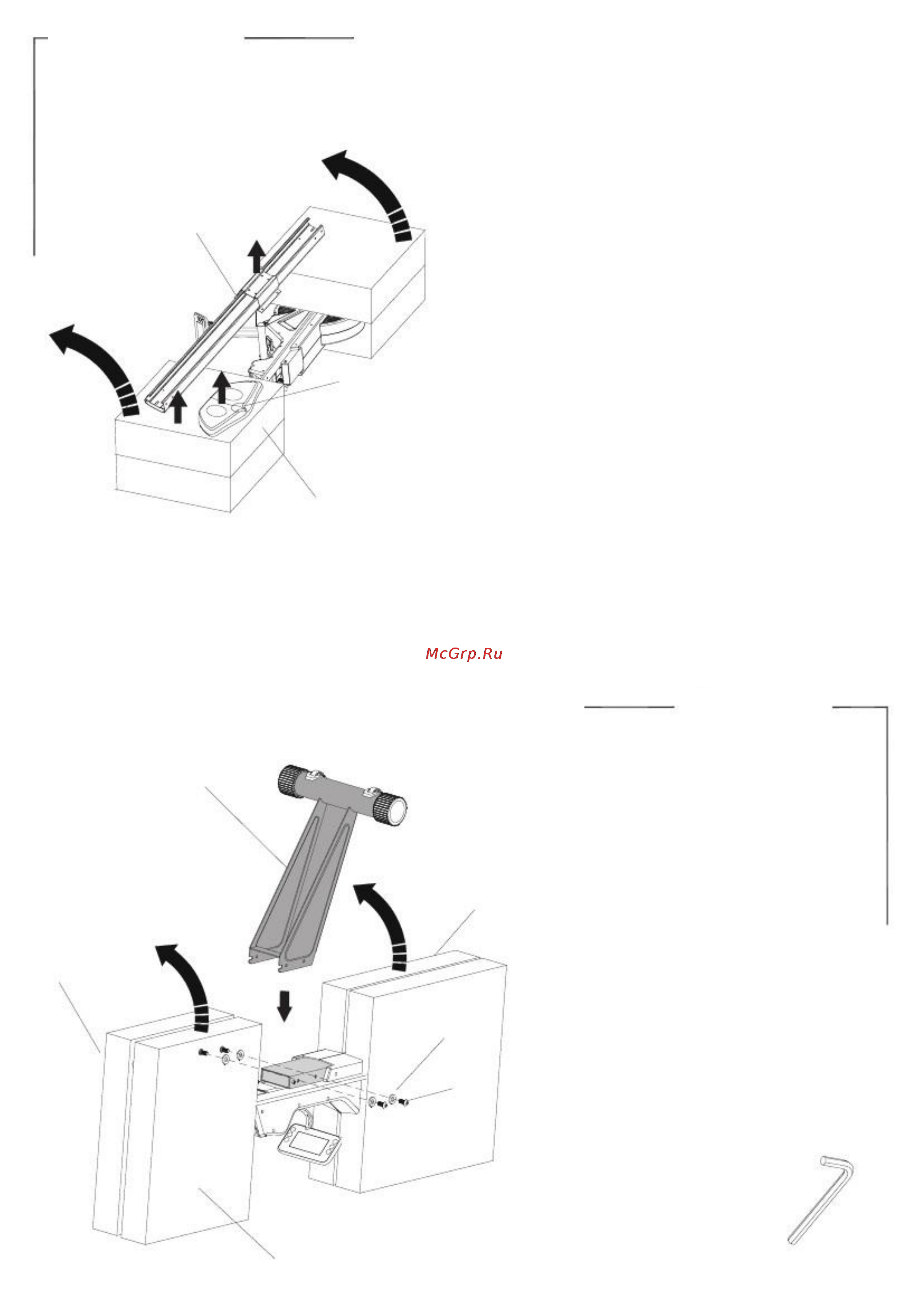

РАСПАКОВКА:
D
Распакуйте коробку и убедитесь, что тренажер
расположен, так как показано на рисунке 1. Отложите
все крупные детали тренажера в сторону, снимите
верхние куски пенопласта достаньте все
комплектующие за исключением тренажера.
Затем снова накройте тренажер кусками пенопласта,
и переверните его (как показано на рисунке). Теперь
можно приступать к следующему этапу.
E
ПЕНОПЛАСТ(1)
B
СБОРКА ПЕРЕДНЕГО СТАБИЛИЗАТОРА:
Соедините передний стабилизатор (B) с главной рамой
при помощи болтов (J1) и гаек (J2). Далее верните
тренажер в исходное положение, так чтобы передний
стабилизатор оказался на полу (см. рисунок 3). Не
пытайтесь в одиночку перемещать тренажер,
прибегните к помощи других лиц. Удалите куски
пенопласта №1 и №2.
A
ПЕНОПЛАСТ(1)
J2
J1
Используйте
ключ-шестигранник
ПЕНОПЛАСТ(2)
-3-

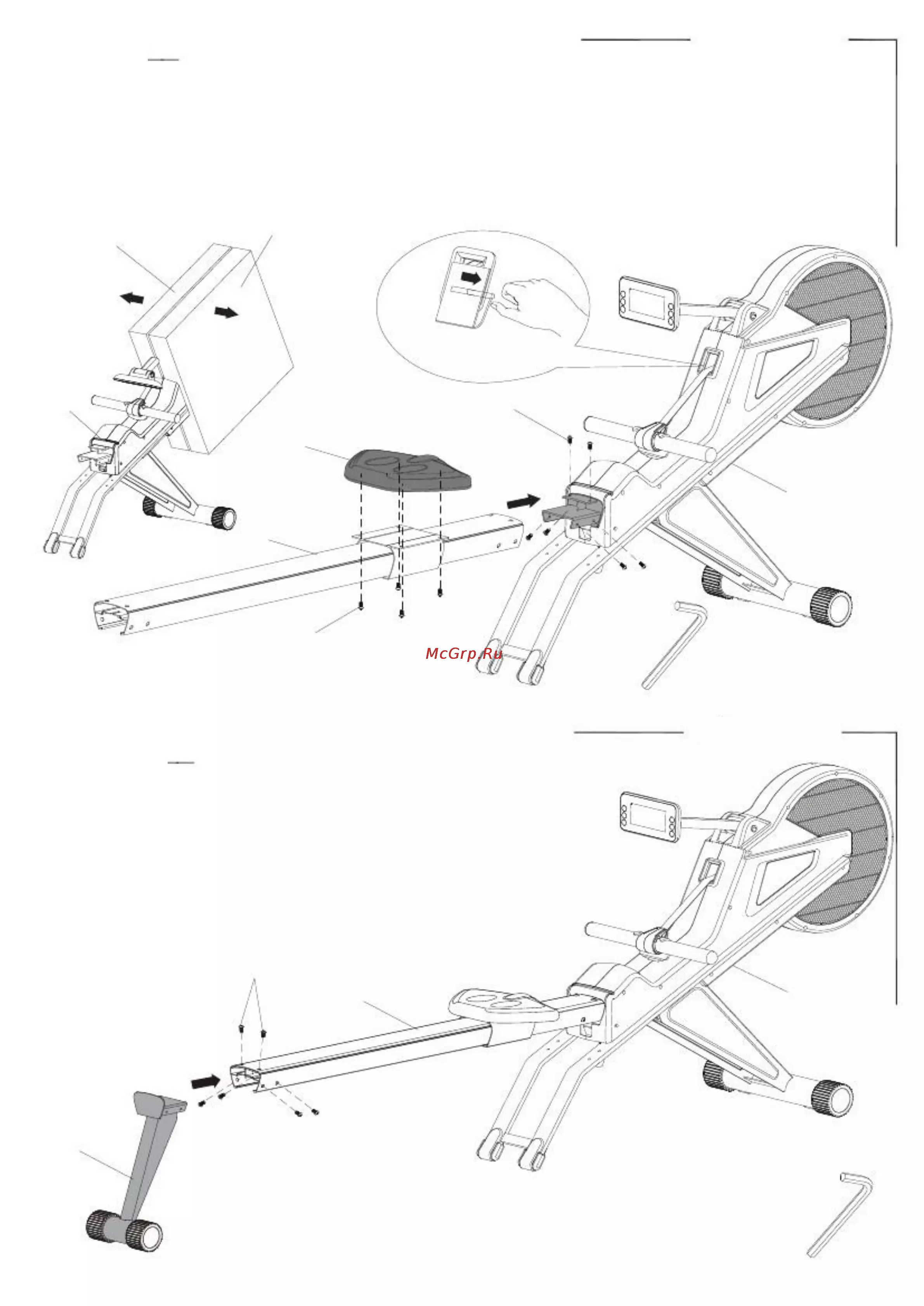

РИСУНОК 1
РИСУНОК 2
