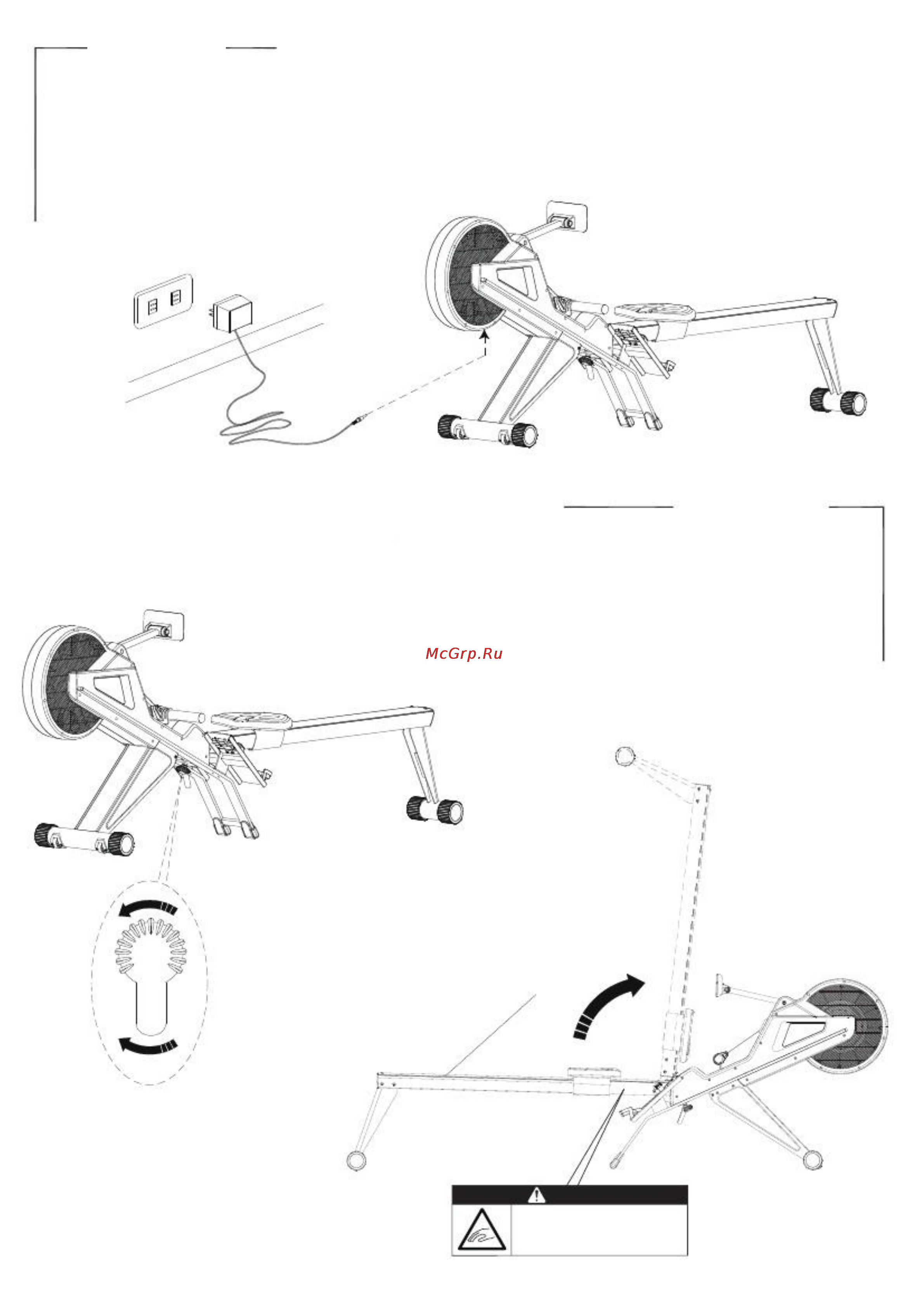

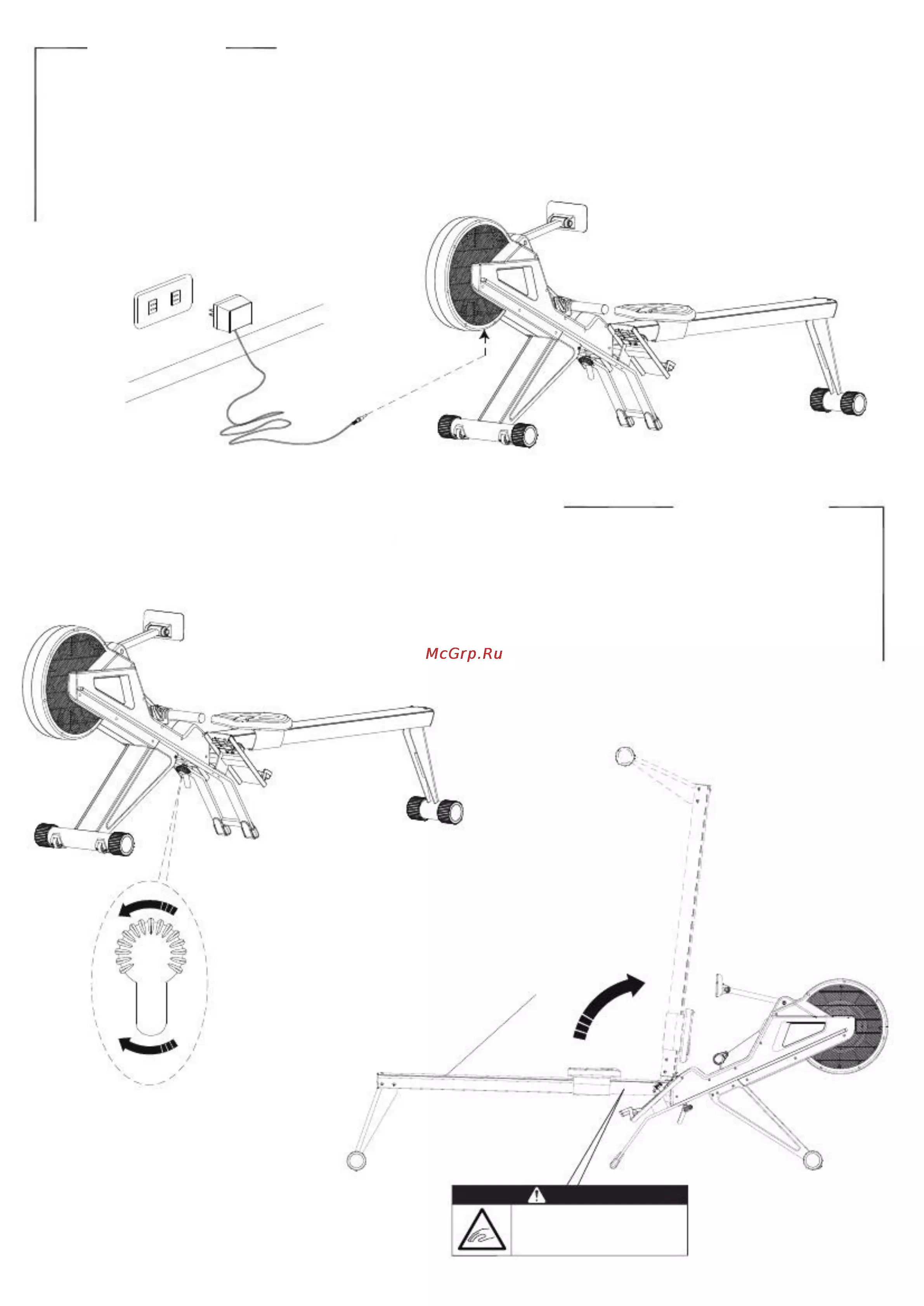

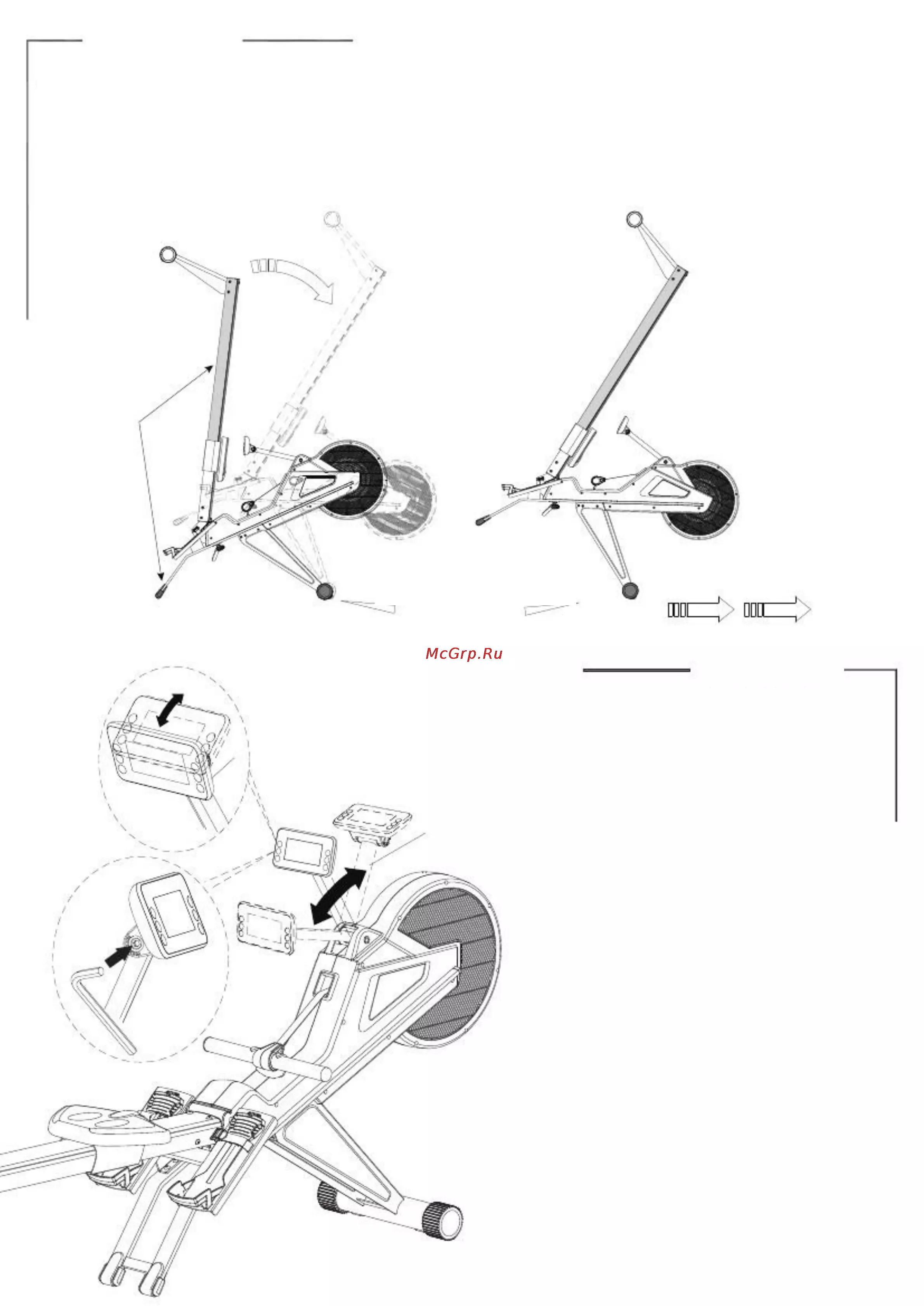

Установите тренажер недалеко от розетки, как показано на рисунке 8.
!! Сетевой адаптер необходим для работы консоли.
ПОДКЛЮЧЕНИЕ К СЕТИ:
КАК ПРАВИЛЬНО СЛОЖИТЬ ТРЕНАЖЕР:
Во избежание получения травм, не рекомендуется
складывать тренажер в одиночку.
Ослабьте фиксатор (A4) затем потяните ручку фиксатора вниз.
Поднимите рельс как показано на рисунке, затяните фиксатор.
Придерживайте рельс, до тех пор, пока не убедитесь, что
фиксатор плотно затянут.
A4
D
Будьте осторожны,
не пораньтесь.
-6-
CAUTION
РИСУНОК 7
РИСУНОК 8
