![Aerofit R700 [5/17] Сборка рельсы и сиденья](/views2/1134902/page5/bg5.png)

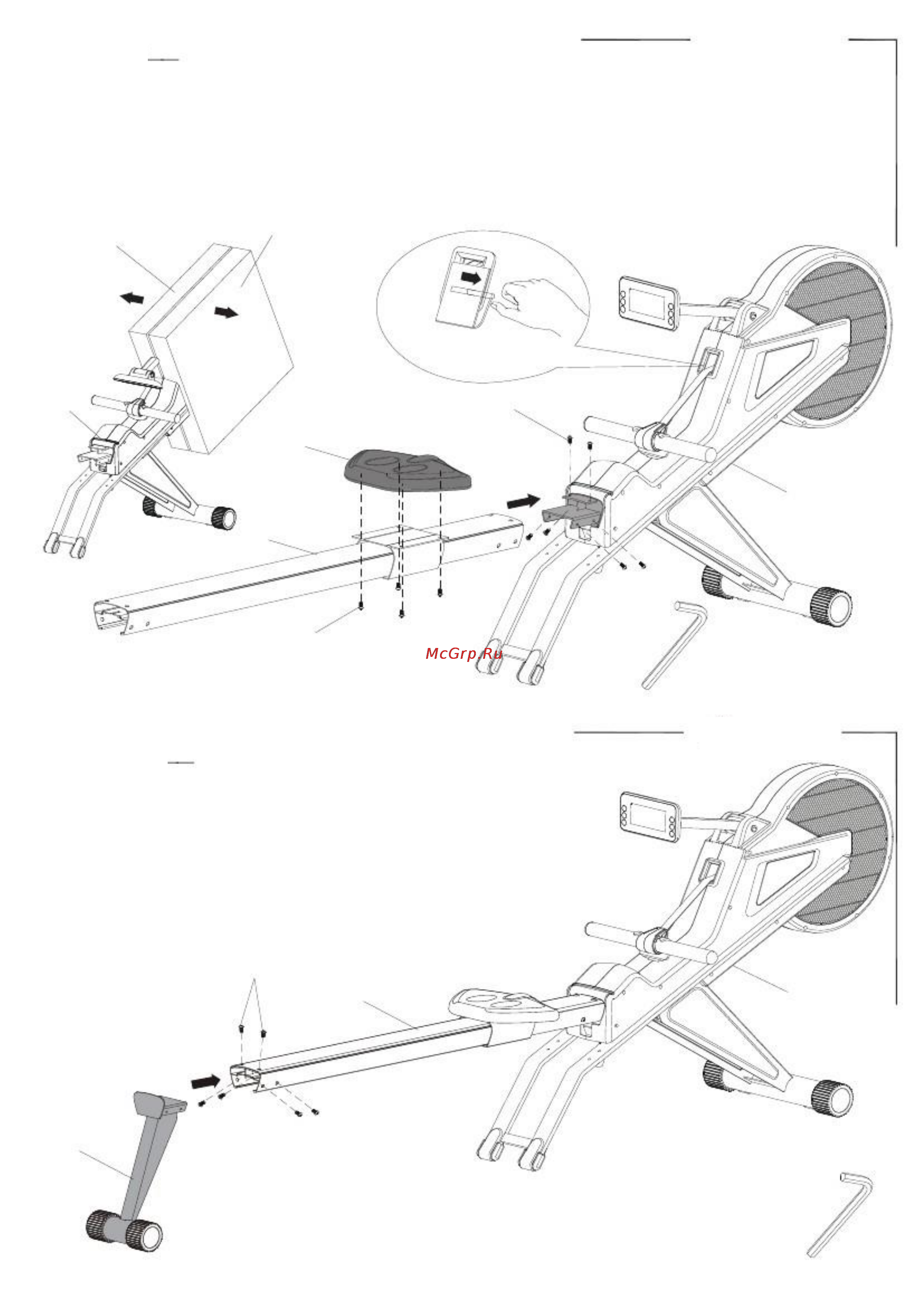

После установки тренажера согласно рисунку 3, удалите оставшиеся куски пенопласта №3 и №4.
Шаг 1. Установите сиденье (E) на рельсовое полотно (D) как показано на рисунке и зафиксируйте
4-мя болтами (J1).
Шаг 2. Прикрепите рельсовое полотно (D) к главной раме (A) при помощи 6-ти болтов (J1).
СБОРКА РЕЛЬСЫ И СИДЕНЬЯ:
** Внимание – перед использованием тягового троса предварительно извлеките тросовый фиксатор.
ПЕНОПЛАСТ(4)
ПЕНОПЛАСТ(3)
фиксатор
A
J1
E
A
D
J1
Используйте
ключ-шестигранник
СБОРКА ЗАДНЕГО СТАБИЛИЗАТОРА:
Прикрепите задний стабилизатор (C) к рельсовому полотну (D) как
показано на рисунке.
Зафиксируйте детали 6-ю болтами (J1).
J1
D
A
C
Используйте
ключ-шестигранник
-4-

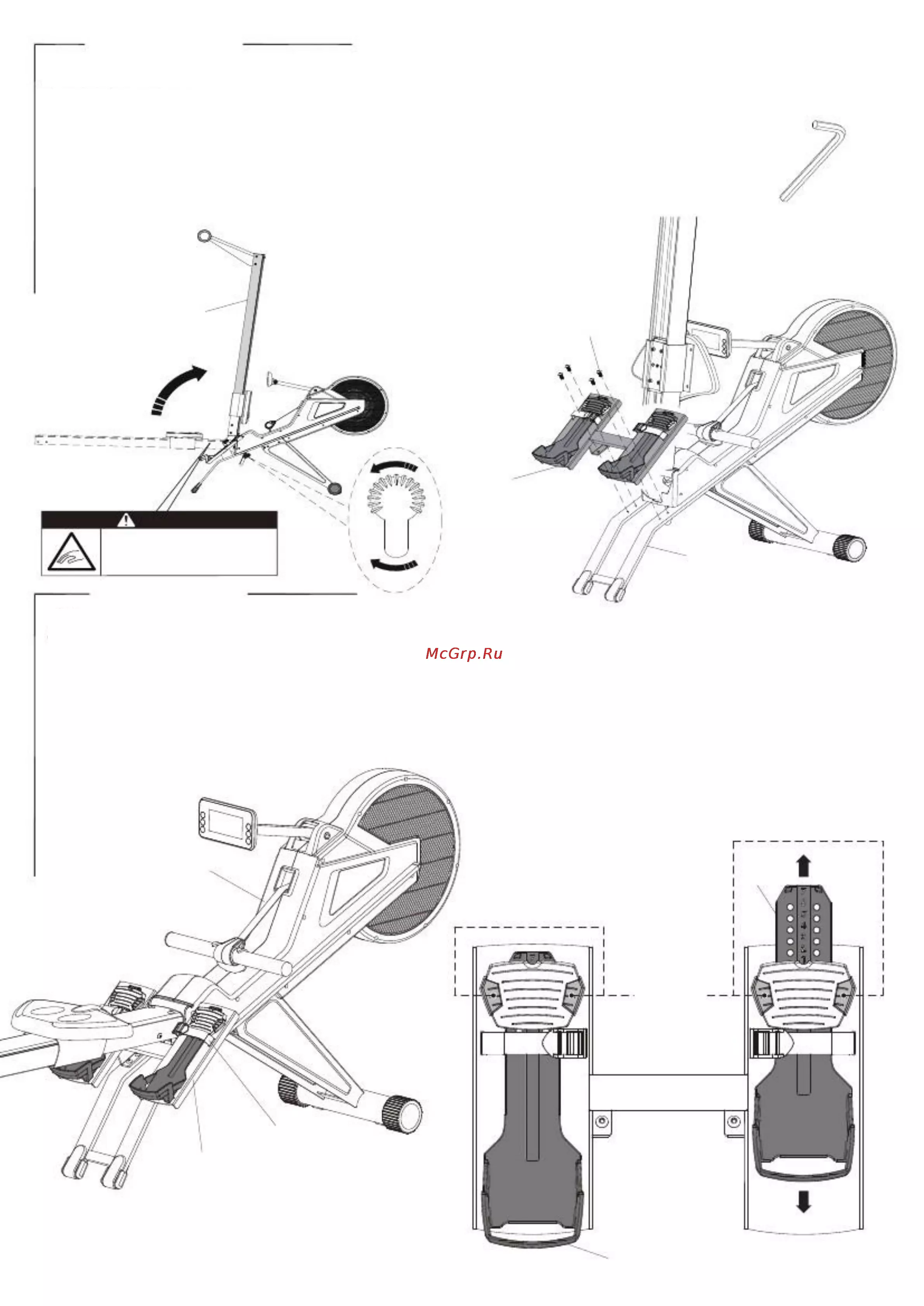

РИСУНОК 3
РИСУНОК 4
