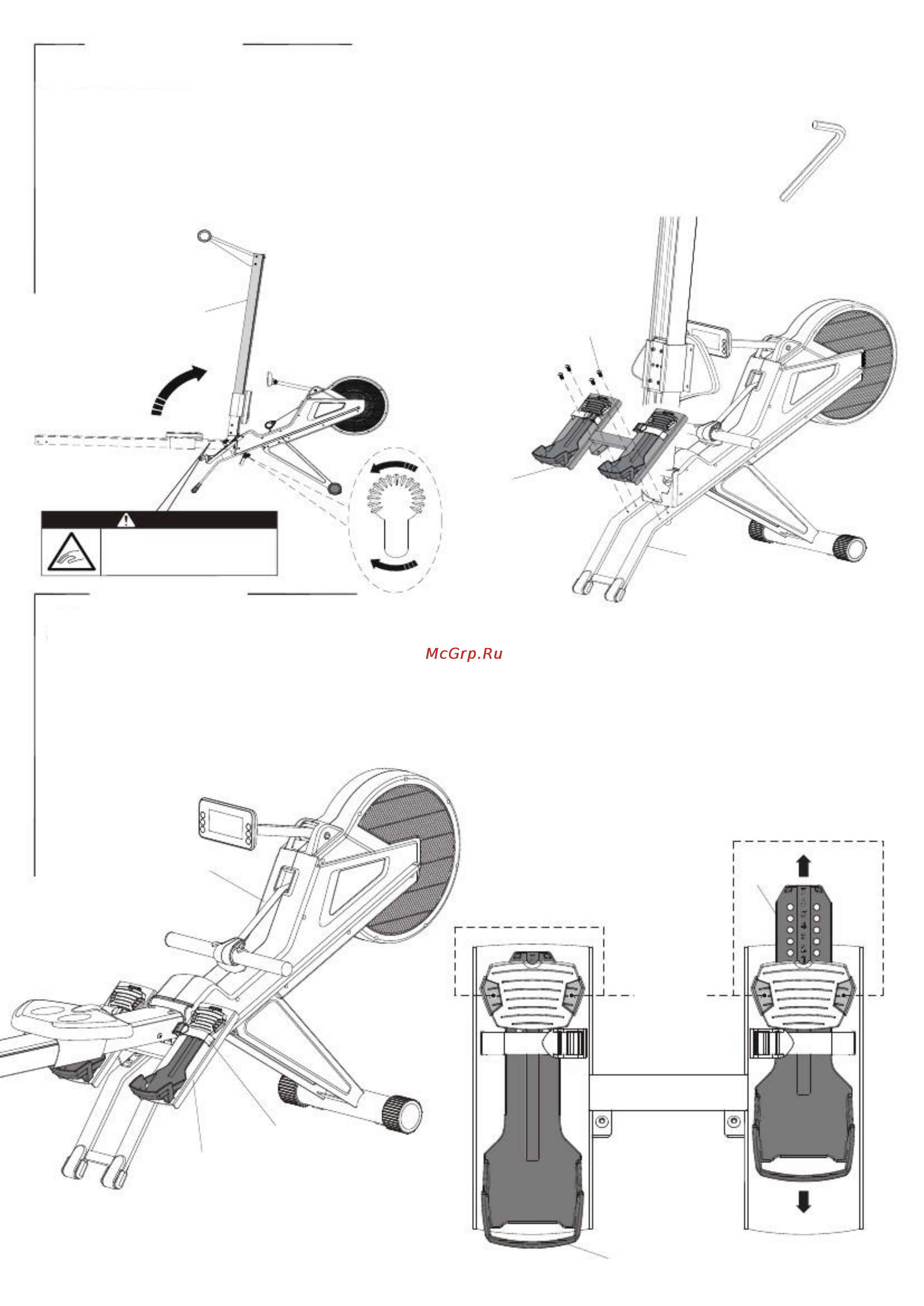

Шаг 1. Ослабьте фиксатор (A4) затем потяните ручку фиксатора вниз, поднимите
рельс (D) как показано на рисунке до упора, убедитесь, что фиксатор сработал.
Будьте внимательны, опустите сиденье вниз заблаговременно (как показано на
рисунке) во избежание защемления пальцев.
Шаг 2. Прикрепите педали (G) к главной раме (A) используя 4 болта (J1).
Шаг 3. Потяните ручку фиксатора (A4) вниз затем опустите рельс вниз. Затяните
фиксатор (A4).
СБОРКА ПЕДАЛЕЙ:
Используйте
ключ-шестигранник
D
J1
G
Будьте осторожны,
не пораньтесь.
CAUTION
A4
A
РЕГУЛИРОВКА РАЗМЕРА ПЕДАЛЕЙ:
Для регулировки размера педалей, нажмите и удерживайте 2 оранжевые кнопки одновременно.
Отрегулируйте педаль (G2) до нужного размера в соответствии с рисунком (всего 7 положений педали)
для фиксации размера отпустите оранжевые кнопки.
Регулировка размера педали (G1) производится аналогично.
Во время тренировки ремни педалей должны быть затянуты.
A
G2
оранжевые
кнопки
ремни
G
-5-
G1
РИСУНОК 5
