- 6
Ter verzekering van een betrouwbare wer-
king van het apparaat kunt u met het be-
voegde Kärcher-verkoopkantoor een
onderhoudscontract afsluiten.

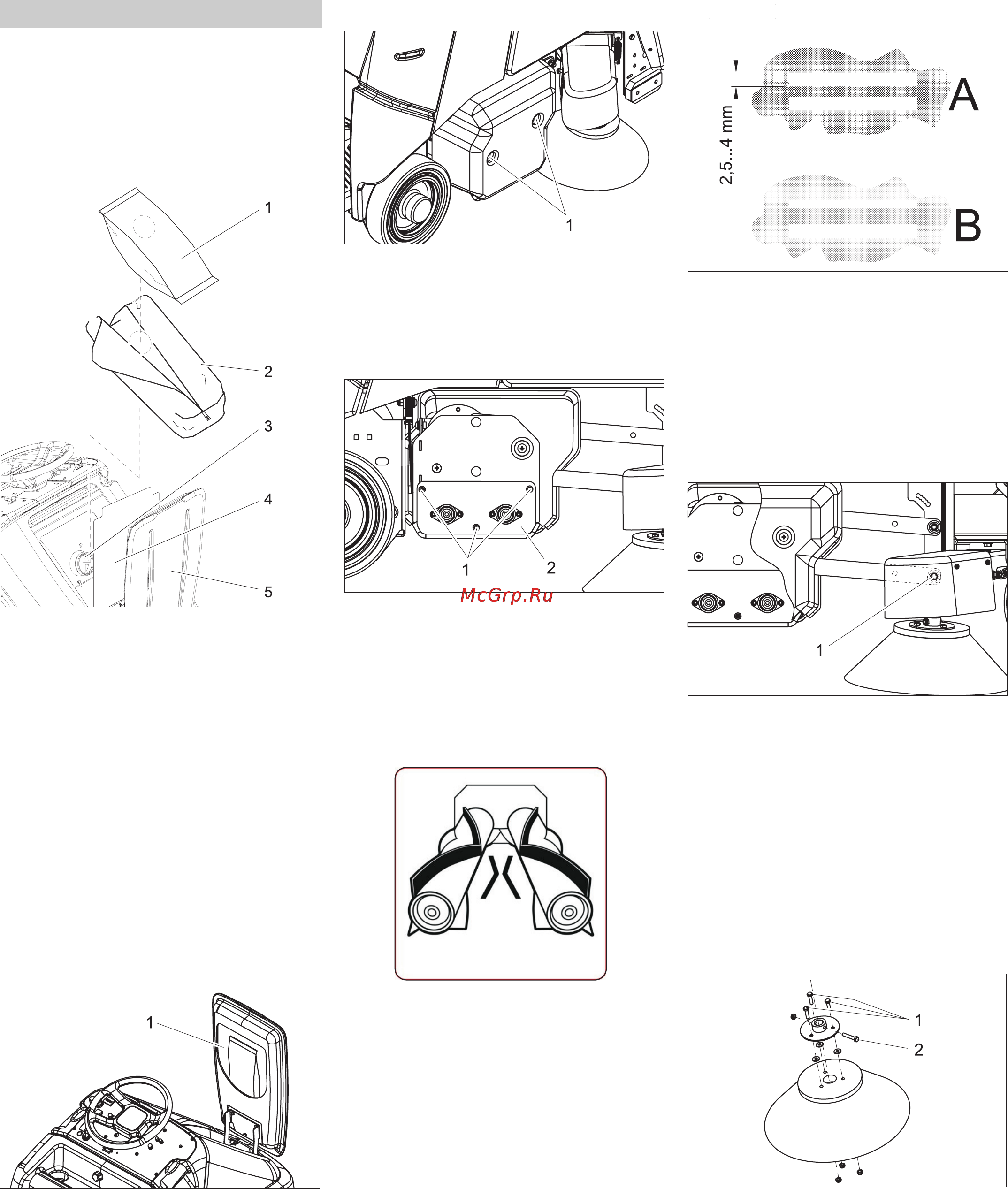

1 Filterzak
2 Filterzak
3 Aansluiting
4 Binnendeksel filterkamer
5 Deksel filterkamer
Î Beide deksels van de filterkamer ope-
nen.
Î Ritssluiting van de filterzak openen.
Î Volle filterzak van de aansluitmof trek-
ken.
Î Filterzak uit de filterzak nemen en ver-
wijderen.
Î Indien nodig de filterkamer reinigen.
Î Indien nodig de filterzak van de aan-
sluitmof trekken en uitschudden of rei-
nigen.
1 Reservevak voor filterzakken
Î Nieuwe filterzak uit het reservevak in
het deksel nemen en plaatsen.
Î Opening van de filterzak over de aansluit-
mof schuiven.
Î Ritssluiting van de filterzak sluiten.
Î Beide deksels van de filterkamer sluiten.
1 Schroeven
Î Beide schroeven van de afdekking aan
de rechterkant van het apparaat verwij-
deren.
Î Afdekking wegnemen.
1 Schroeven
2 Lagerschild
Î Schroeven voor de bevestiging van het
lagerschild losdraaien.
Î Lagerschild verwijderen.
Î Borstels eruit trekken.
Î Nieuwe borstels inschuiven en draaien
tot de meenemer vastklikt. De rang-
schikking van de borstels moet over-
eenkomen met de bovenstaande
afbeelding.
Î Lagerschild en afdekking opnieuw aan-
brengen.
Î Apparaat op een hard, effen oppervlak
rijden (geen tapijt).
Î Apparaat met omlaag gezette borstel-/
zuigkop gedurende 30 seconden ter
plaatse gebruiken. (gaspedaal voor-
zichtig indrukken zodat de borstels wer-
ken zonder dat het apparaat rijdt).
Î Borstel-/zuigkop omhoog zetten en ca.
1 m vooruitrijden.
Î De borstels hebben op de grond een
patroon achtergelaten. Patroon beoor-
delen volgens de onderstaande afbeel-
ding:
A Beide borstels produceren een marke-
ring met dezelfde breedte - de borstel-/
zuigkop is parallel aan de grond uitge-
richt.
B De borstels produceren een markering
met verschillende breedte - de borstel-/
zuigkop moet gejusteerd worden.
1 Schroeven
Î Schroef aan beide kanten losdraaien, in
het lengtegat verschuiven en opnieuw
aandraaien.
Raakvlak van de achterste borstel ver-
groten - schroeven naar voren ver-
schuiven.
Raakvlak van de voorste borstel vergro-
ten - schroeven naar achteren ver-
schuiven.
1 Bevestigingsschroef flens
2 Bevestigingsschroef borstel
Î Bevestigingsschroef flens eruit draaien
en borstel met flens van de aandrijfas
trekken.
Î Bevestigingsschroeven borstel eruit
draaien en borstel van de flens schei-
den.
Î Nieuwe borstel in de omgekeerde volg-
orde monteren.
Onderhoudswerkzaamheden
Onderhoudscontract
Filterzak vervangen
Borstelwalsen vervangen
Uitrichting van de borstel-/zuigkop con-
troleren
Uitrichting van de borstel-/zuigkop jus-
teren
Zijbezem vervangen
41NL
