- 6
För säker drift av maskinen kan service-
kontrakt ingås med ansvarigt Kärcher-för-
säljningsställe.

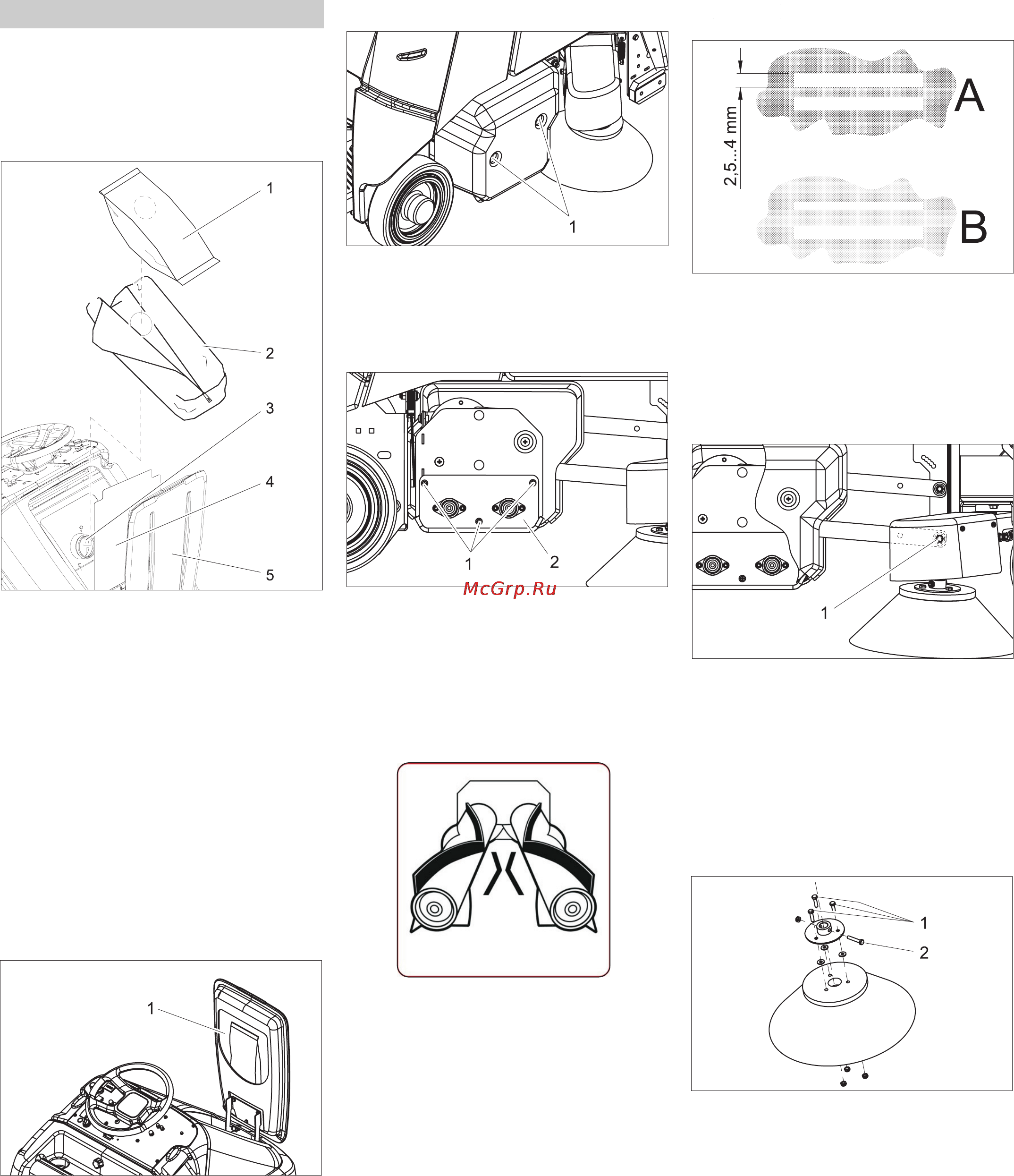

1 Filterpåse
2 Filterpåse
3 Anslutningsrör
4 Inre lock filterkammare
5 Lock filterkammare
Î Öppna båda locken på filterkammaren.
Î Öppna dragkedjan på filtersäcken.
Î Drag bort den fulla filterpåsen från an-
slutningsfästet.
Î Tag filterpåsen ur filtersäcken och kas-
ta den.
Î Rengör filterkammaren om detta be-
hövs.
Î Om det behövs så drag bort filtersäcken
från ansutningsfästet och skaka ur, el-
ler rengör, den.
1 Förvaringsfack för filterpåsar
Î Tag fram en ny filterpåse, finns i förva-
ringsfacket i locket, och lägg den i filter-
säcken.
Î Skjut öppningen på filterpåsen över an-
slutningsfästet.
Î Stäng dragkedjan på filtersäcken.
Î Stäng båda locken på filterkammaren.
1Skruv
Î Tag bort båda skruvarna till skyddet på
maskinens högersida.
Î Tag bort skyddet.
1Skruv
2 Lagersköld
Î Skruva bort skruvarna som håller lager-
skölden.
Î Drag bort lagerskölden.
Î Drag ut borstar.
Î Skjut in nya borstar och vrid tills gripa-
ren hakar fast. Borstarnas inställning
måste motsvara bilden ovan.
Î Återmontera lagersköld och skydd.
Î Kör maskinen på hårt, plant golv (inte
på matta).
Î Låt maskinen arbeta stillastående, med
nedsänkt borst-/sughuvud, under 30
sekunder. (Tryck försiktigt på färdpeda-
len så att borstarna arbetar utan att ma-
skinen förflyttas).
Î Höj borst-/sughuvud och kör fram ca.
en meter.
Î Borstarna har efterlämnat ett mönster
på golvet. Bedöm mönstret med bilden
nedan som mall:
A Båda borstarna efterlämnar mönster
som är lika breda - borst-/ sughuvudet
är inställt parallellt med golvet.
B Borstarna efterlämnar mönster som är
olika breda - borst-/ sughuvudet måste
justeras.
1Skruv
Î Lossa skruv på båda sidor, förskjut i det
avlånga hålet och drag fast igen.
Förstora de bakre borstarnas anlägg-
ningsyta - förskjut skruvarna framåt.
Förstora de främre borstarnas anlägg-
ningsyta - förskjut skruvarna bakåt.
1 Fästskruv fläns
2 Fästskruv borste
Î Skruva ur fästskruv fläns och drag bort
borste och fläns från drivaxeln.
Î Skruva ur fästskruvar borste och skilj
borste från fläns.
Î Ny borste monteras i omvänd ordnings-
följd.
Underhållsarbeten
Underhållskontrakt
Byta filterpåse
Byta borstvalsar
Kontrollera inställning av borst-/sughu-
vud
Justera inställning borst-/sughuvud
Byta sidoborste
82 SV
