Multitronics cl-580 [10/50] Назначение клавиш
![Multitronics cl-580 [10/50] Назначение клавиш](/views2/1135776/page10/bga.png)

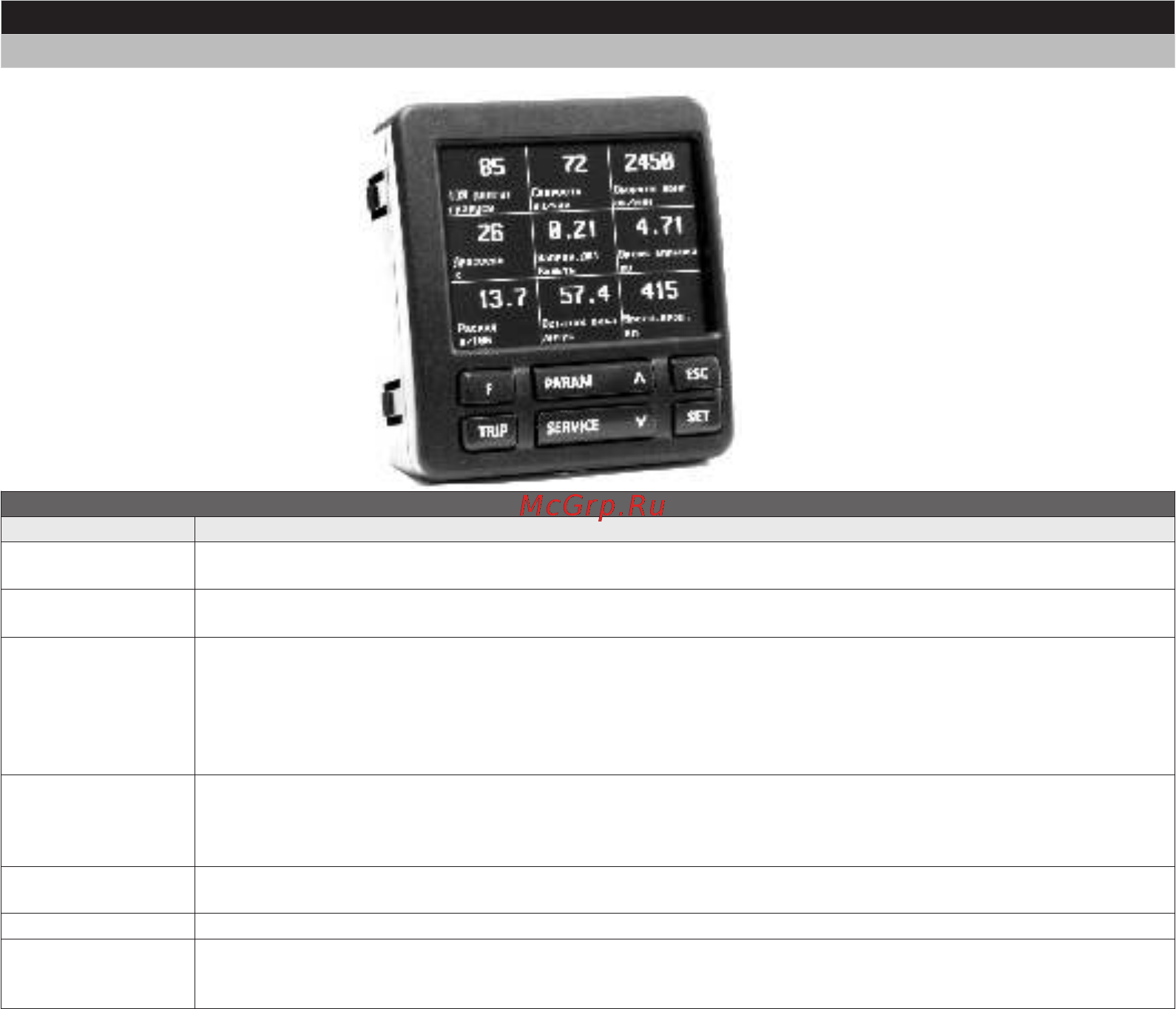

5). Начало работы
5.1. Назначение клавиш
Управление бортовым компьютером производится при помощи клавиш, расположенных на передней панели
прибора.
-10-
Назначение клавиш
Кнопка Назначение
PARAM
TRIP
SERVICE
SET
ESC
F Вызов «Горячих меню»
Переключение в «Дисплей Параметры»: отображение параметров работы двигателя в текущий момент (расход
топлива, температура охлаждающей жидкости и др.).
Переключение в «Дисплей Средние»: отображение средних параметров за определенный промежуток времени
(за поездку, за сутки, за время нахождения в пробках, режим таксометра).
Короткое нажатие (менее 2 сек.)
Переключение в «Дисплей Техобслуживания»: напоминания о сроках прохождения ТО, чтение и сброс кодов
ошибок, сушка свечей, наблюдение за перепадами температур и т.д.
Длительное нажатие (2 сек.)
Переключение в «Дисплей установок»: настройка МК, установка протокола, настройка голосовых
предупреждений, настройка дисплея и т. д.
Смена типа «Дисплея Параметры» (цифровые, графические, стрелочные)
Вход в подменю;
Команда на изменение выбранного параметра;
Подтверждение изменения параметра.
Отмена действия;
Выход в предыдущее меню.
>
<
Перемещение по меню вверх / вниз;
Перебор разных комбинаций параметров в «Дисплеях Параметры»;
Увеличение и уменьшение редактируемого параметра в «Дисплее установок».
