3.2. Символы и функции кнопок
В приведенной ниже таблице поясняются основные функции, выполняемые
кнопками подводного компьютера. Более подробное описание кнопок и их при-
менения содержится в соответствующих разделах руководства пользователя.

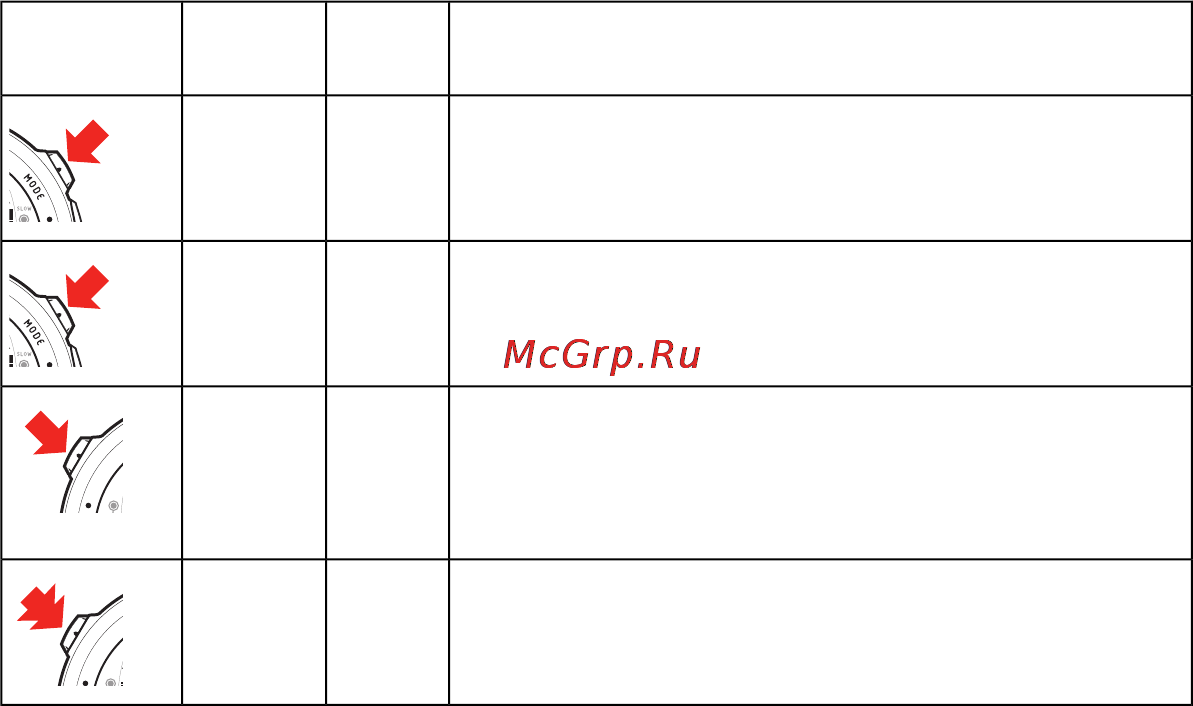

Таблица 3.1. Символы и функции кнопок
Основные функцииНажа-
тие
КнопкаСимвол
Переключение между основными режимами
Выход из подрежима в основной режим
Включение задней подсветки в режиме DIVE
Корот-
кое
MODE
Включение задней подсветки в других режимах
Включение секундомера в режиме DIVE
Длин-
ное
MODE
Выбор подрежима
Выбор и подтверждение параметров
Выбор команды пуска и остановки секундомера
в режиме DIVE
Корот-
кое
SELECT
S
E
L
E
C
T
Включение компаса в режимах TIME и DIVEДлин-
ное
SELECT
S
E
L
E
C
T
23
