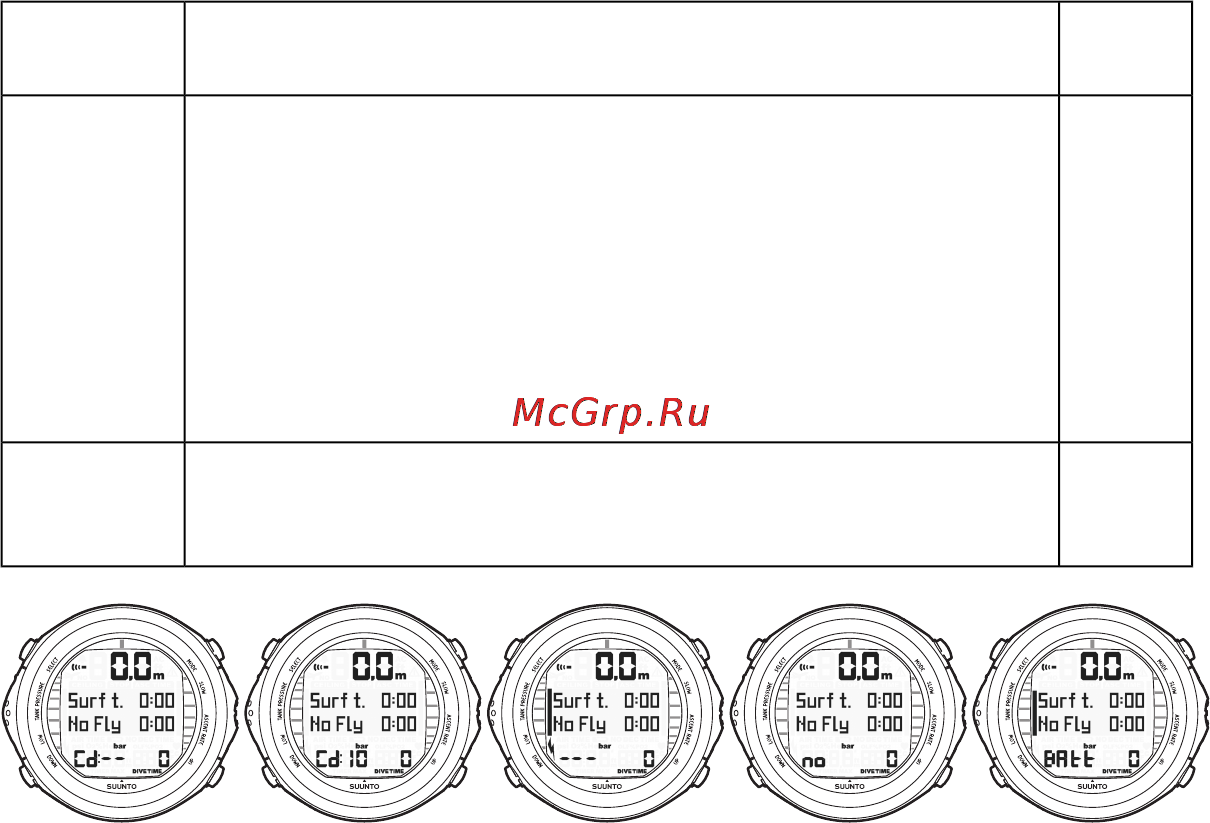

Suunto D9tx [59/159] A b c d e
![Suunto D9tx [59/159] A b c d e](/views2/1013607/page59/bg3b.png)
Рису-
нок
ИндикацияОтображе-
ние
D
Показания давления не изменялись в течение более чем
одной минуты. Поочередно с этим сообщением будет
отображаться последнее действительное значение давле-
ния.
Датчик вне пределов досягаемости, в режиме экономии
энергии или запрограммирован на другой канал. Активи-
руйте передатчик стравливанием воздуха из регулятора
и при необходимости назначьте новый код в устройстве
Suunto D9tx.
no conn
E
Низкое напряжение элемента питания датчика давления.
Поочередно с этим сообщением будет отображаться зна-
чение давления. Замените элемента питания датчика!
batt
A B C D E
60
Содержание
- Suunto d9tx 1
- Suunto d9tx руководство пользователя 1
- Содержание 2
- Глава 1 добро пожаловать в мир подводных ком пьютеров suunto 7
- Глава 1 добро пожаловать в мир подводных компьютеров suunto 7
- Глава 2 предупреждения предостережения и при мечания 9
- Глава 2 предупреждения предостережения и примечания 9
- Глава 3 интерфейс пользователя suunto 19
- Замечание если в течение 5 минут не была нажата ни одна из кнопок подводный компьютер издает звуковой сигнал и автомати чески переключается в режим time время 19
- Перемещение по системе меню 20
- Compass 21
- Time dive plan mem 21
- Символы и функции кнопок 22
- Глава 4 начало работы 24
- Параметры режима time время 24
- Установка будильника 26
- Установка будильника в подводном компьютере имеется функция будильника срабатывающего еже дневно при наступлении запрограммированного времени в течение 60 секунд мигает экран и звучит сигнал будильника для остановки сигнала будильника нажмите любую кнопку 26
- Установка времени 27
- Установка времени в режиме установки time время вы можете установить часы минуты и секунды а также выбрать 12 или 24 часовой режим отображения 27
- Установка второго поясного времени 27
- Установка второго поясного времени в режиме установки dual time второе поясное время вы можете установить часы и минуты второго поясного времени эта функция является полезной при путешествии в другой часовой пояс 27
- Установка даты 28
- Установка даты в режиме установки date дата вы можете установить год месяц и день день недели автоматически вычисляется по введенной дате при выборе метрических единиц измерения дата отображается в формате дд мм при выборе британских единиц в формате мм дд 28
- Установка единиц измерения 28
- Установка единиц измерения в режиме установки units единицы измерения вы можете выбрать отображение значений в метрической или британской системе мер метры футы градусы цельсия фаренгейта и т п 28
- Настройка задней подсветки 29
- Настройка задней подсветки в режиме настройки backlight задняя подсветка вы можете выбрать режимы on вкл или off выкл задней подсветки а также установить продолжитель ность работы подсветки 5 10 20 30 или 60 секунд если для задней подсветки выбран режим off выкл то при срабатывании будильника подсветка не включается 29
- Настройка контрастности 29
- Настройка контрастности в режиме настройки contrast контрастности вы можете установить требуемую контрастность дисплея значение в диапазоне от 0 до 10 29
- Настройка звуковых сигналов 30
- Секундомер 30
- Контакты воды ac 31
- Контакты воды ac контакты воды и для передачи данных расположены на задней части корпуса при погружении подводного компьютера в воду контактные выводы соединяются за счет проводимости воды и на дисплее отображается символ ac текст ac отображается до тех пор пока контакты воды не будут разомкнуты 31
- Замечание при доступе из режима dive выполните переключение между альтернативными режимами отображения кнопками up down 33
- Обучение работе с компасом 33
- Обучение работе с компасом подводный компьютер suunto d9tx впервые в мире была оснащена цифровым компасом эта функция может использоваться как при погружении под воду так и на поверхности и для доступа к ней необходимо выполнить длинное нажатие кнопки select 33
- Дисплей компаса 34
- Фиксация азимута 34
- Параметры компаса 35
- Calibration калибровка 36
- Повторные нарушения калибровки могут свидетельствовать о том что вы нахо дитесь вблизи от источников сильного магнитного поля таких как крупные метал лические предметы линии электропитания или электрические приборы после перемещения в другое место попробуйте выполнить калибровку компаса еще раз если калибровка по прежнему не выполняется свяжитесь с авторизованным сервисным центром компании suunto 37
- Порядок калибровки компаса 37
- Время ожидания 38
- Время ожидания вы можете выбрать продолжительность времени ожидания компаса минут после истечения заданного интервала времени с момента последнего нажатия кнопки подводный компьютер возвратится из режима compass в режим time или dive 38
- Магнитное склонение 38
- Магнитное склонение вы можете выполнить компенсацию расхождения между направлением на ис тинный север и магнитный север при помощи функции установки магнитного склонения компаса значение магнитного склонения может быть найдено для конкретной местности например по морским или топографическим картам 38
- Глава 5 перед погружением 40
- Техническая модель декомпрессии rgbm компании suunto 41
- В чрезвычайных ситуациях 42
- Ограничения возможностей подводного компьютера 43
- Погружения со смесью газов 43
- Звуковые и визуальные сигналы тревоги 44
- Состояния ошибки 51
- Беспроводная передача 53
- Установка беспроводного датчика 53
- Установление связи и выбор кода 54
- Передача данных 58
- A b c d e 59
- Параметры режима dive 60
- Установка параметров газов 62
- Установка личных параметров высоты над уровнем моря 64
- Параметр связи с датчиком давления в баллоне 65
- Параметр сигнала тревоги давления в баллоне 65
- При этом сигнал тревоги по уровню давления 50 бар 700 фунт кв дюйм явля ется фиксированным и не допускает изменения вы не можете выполнить квити рование этого сигнала тревоги 66
- Установка сигнала тревоги по глубине 66
- Установка сигнала тревоги по глубине параметр depth alarm сигнал тревоги по глубине установлен на заводе изго товителе равным 30 м 100 футам однако вы можете изменить его в соответствии с личными предпочтениями или выключить допускается установка значения глубины в диапазоне от 3 до 120 м от 10 до 394 футов 66
- Установка сигнала тревоги времени погружения 67
- Установка частоты отсчетов 67
- Установка единиц измерения 68
- Установка единиц измерения параметр units единицы измерения позволяет вам выбрать отображение зна чений в метрической метры градусы цельсия бары или британской системе мер футы градусы фаренгейта фунты на квадратный дюйм 68
- Установка параметров глубоководных остановок 68
- Установка параметров глубоководных остановок в режиме air режим установки параметров deep stops глубоководные останов ки позволяет установить для глубоководных остановок режим on вкл или off выкл в зависимости от того используются ли глубоководные остановки или нет в режиме mixed для параметра deep stops глубоководные остановки всегда установлено значение on вкл 68
- Активация и предварительные проверки 69
- Вход в режим dive погружение 69
- Активация режима dive погружение 70
- Индикатор состояния элемента питания 73
- Высокогорные погружения 74
- Личные настройки 75
- Остановки безопасности 78
- Рекомендуемые остановки безопасности 78
- Замечание рекомендуемая остановка безопасности как и следует из ее названия является рекомендуемой если она будет проигнорирована это не приведет к применению штрафных коэффициентов к последующим интервалам нахождения на поверхности и погружениям 79
- Обязательные остановки безопасности 79
- Обязательные остановки безопасности если скорость подъема непрерывно превышает 10 м 33 фута в минуту в течение более чем 5 пяти секунд результат прогнозирования образования микропузырь ков превышает значение допускаемое моделью декомпрессии расчетная модель suunto rgbm в ответ на это вводит обязательную остановку безопасности для погружения время этой обязательной остановки безопасности зависит от того насколько была превышена допустимая скорость подъема 79
- Вы не должны подниматься до отметок глубины менее 3 м 10 футов если отображается предупреждение об обязательной остановке безопасности при достижении в ходе подъема потолка обязательной остановки безопасности на экране отображается стрелка направленная вниз и включается непрерывный звуковой сигнал вы должны немедленно опуститься до потолка обязательной остановки безопасности или на большую глубину если вы исправите эту ситуа цию в любой момент погружения это не окажет влияния на последующие погру жения 80
- На дисплее отображается знак stop и после достижения зоны глубин от 6 до 3 м от 20 до 10 футов на дисплее также отображается метка ceiling пото лок значение глубины для потолка и расчетное время остановки безопасности вы должны дождаться прекращения отображения предупреждения об обяза тельной остановке безопасности суммарная длительность этой обязательной остановки безопасности зависит от того насколько серьезным было превышение допустимой скорости подъема 80
- Глубоководные остановки 81
- Глубоководные остановки модель suunto rgbm рассчитывает глубоководные остановки итеративным методом размещая первую остановку на половине расстояния между максималь ной глубиной и глубиной потолка после выполнения первой глубоководной остановки другая глубоководная остановка будет предложена к выполнению на половине расстояния до потолка и так далее до достижения глубины потолка 81
- Продолжение нарушения требования об обязательной остановке безопасности оказывает влияние на модель расчета состояния тканей и подводный компьютер сократит доступное время погружения без декомпрессии при вашем следующем погружении в этом случае мы рекомендуем вам продлить интервал времени нахождения на поверхности перед следующим погружением 81
- В настоящем разделе описывается работа с подводным компьютером и интер претация отображаемой им информации подводный компьютер удобен в упо треблении и при считывании информации на каждом дисплее отображаются только те данные которые имеют отношение к конкретному режиму погружения 83
- Глава 6 погружение в воду 83
- Замечание подводный компьютер будет оставаться в режиме surface если глубина составляет менее 1 2 м 4 футов при значениях глубины свыше 1 2 м 4 футов прибор авто матически переходит в режим dive рекомендуется акти вировать режим surface вручную до спуска под воду для проведения необходимых проверок перед погружением 83
- Погружение в режиме air dive air 83
- Погружение в режиме air dive air этот раздел содержит информацию о погружении со стандартным воздухом порядок включения режима dive air описывается в раздел 5 вход в режим dive погружение 83
- Альтернативные дисплеи выбираемые нажатием кнопок up down отображают оставшееся время погружения в минутах параметр dive time температуру воды в c f 84
- Замечание поля по умолчанию отображаемые вашим подводным ком пьютером в режиме dive соответствуют полям выбран ным вами в режиме surface 84
- Основные данные о погружении 84
- Основные данные о погружении во время погружения без декомпрессионных остановок отображается следующая информация ваша текущая глубина в метрах футах пределы времени погружения без декомпрессионных остановок в минутах параметр no dec time скорость подъема представленная в форме полосковой диаграммы распо ложенной справа символ diver attention если интервал пребывания на поверхности должен быть продлен см таблица 7 сигналы тревоги 84
- Кроме того в случае задействования дополнительной беспроводной системы передачи данных в левом центральном окне отображается оставшееся время погружения с учетом воздуха параметр air time давление в баллоне в барах или в фунтах на квадратный дюйм отобра жается в левом нижнем углу давление в баллоне отображается графически с левой стороны 85
- Максимальную глубину при текущем погружении в метрах футах параметр max текущее время параметр time 85
- Закладка 86
- Закладка вы можете запрограммировать закладки в памяти профиля в ходе погружения эти закладки отображаются при прокрутке памяти профиля погружения на дис плее эти закладки также отображаются в качестве комментариев при загрузке информации из suunto dm4 с помощью программного обеспечения movescount в закладках сохраняются данные глубины времени и температуры воды а также азимута компаса если компас был включен и давления в баллоне если оно измеряется для создания закладки в памяти профиля в ходе погружения нажмите кнопку select при этом будет кратковременно отображено подтверждение 86
- Данные о давлении в баллоне 87
- Данные о давлении в баллоне при использовании дополнительного беспроводного датчика давления давление в баллоне вашего акваланга в барах или в фунтах на квадратный дюйм отоб ражается в цифровом формате в левом нижнем углу альтернативного дисплея при начале погружения начинается отсчет оставшегося времени по истечении 30 60 секунд иногда и большего времени в зависимости от потребления вами воздуха в левом центральном окне дисплея отображается первая оценка оставшегося времени погружения с учетом запаса воздуха этот расчет всегда основывается на фактическом падении давления в вашем баллоне и автомати чески учитывает размеры вашего баллона и текущее потребление воздуха 87
- Изменение вашего потребления воздуха определяется по измерениям давления с постоянными интервалами в одну секунду за периоды длительностью 30 60 секунд повышение потребления воздуха вызывает более быстрое уменьшение времени определяемого по запасу воздуха в то время как снижение потребления медленно увеличивает это время это позволяет избежать чрезмерно оптими стических оценок времени определяемого по остатку воздуха в случае времен ного сокращения его потребления 87
- Индикатор скорости подъема 89
- Индикатор скорости подъема скорость подъема отображается графически в форме вертикального столбца расположенного в правой части дисплея при превышении максимально допу стимой скорости подъема нижний сегмент столбца начинает мигать а верхний сегмент светится непрерывно указывая на достижение максимально допустимой скорости подъема 89
- Предупреждения о низком давлении воздуха при достижении уровня давления в баллоне 50 бар 700 фунт кв дюйм подводный компьютер предупреждает вас при помощи 3 трех двойных звуковых сигналов и мигания дисплея давления кроме того 3 три двойных звуковых сигнала предупреждают вас о снижении давления в баллоне до выбранного пользователем давления сигнала тревоги и когда оставшееся время по воздуху достигает нуля 89
- Внимание не превышайте максимальную скорость подъема быстрые подъемы повышают риск получения травм вы должны всегда выполнять обязательные и рекомендуемые остановки безопасности после превышения максимально рекомендуемой скорости подъема в случае невыполнения обязательной остановки безопасности декомпрессионная модель будет использовать более строгие пределы при вашем их следующем их погружении ях систематические нарушения предписанной скорости подъема приведет к необходимости выполнения обязательных остановок без опасности при задействованных глубоководных остановках их продолжительность указывается в секундах 90
- Остановки безопасности и глубоководные остановки 90
- Остановки безопасности и глубоководные остановки если глубоководные остановки не используются то после каждого погружения на глубину свыше 10 м будет предписано выполнение рекомендованной оста новки безопасности продолжительностью в 3 три минуты 90
- Погружения с декомпрессией 91
- Секундомер таймер 91
- Потолок зона потолка пол и диапазон декомпрессии 93
- Внимание никогда не поднимайтесь выше потолка деком прессии во время декомпрессии вы не должны поднимать ся выше потолка декомпрессии во избежание случайного нарушения этого правила необходимо располагаться не сколько ниже потолка декомпрессии 95
- Замечание при декомпрессии ниже потолка потребуется больше времени и большее количество воздуха по сравнению с де компрессией у потолка 95
- Отображение нахождения ниже пола 95
- Отображение нахождения ниже пола мигающий символ asc time и стрелка направленная вверх указывают вам на то что вы находитесь ниже пола вы должны немедленно начать подъем глу бина потолка отображается в левой части а минимальное суммарное время подъема в правой части центрального окна ниже приведен пример погружения с декомпрессией без глубоководных остановок ниже пола 95
- Декомпрессия начнется сейчас но будет очень медленной следовательно вы должны продолжить подъем 96
- Отображение нахождения в зоне потолка 96
- Отображение нахождения в зоне потолка при достижении зоны потолка на дисплее будут отображаться две стрелки на правленные друг к другу значок песочные часы ниже приведен пример по гружения с декомпрессией в зоне потолка 96
- Отображение нахождения над полом 96
- Отображение нахождения над полом после подъема над уровнем пола символ asc time перестает мигать а направ ленная вверх стрелка более не отображается ниже приведен пример погружения с декомпрессией выше пола 96
- Во время декомпрессионной остановки будет осуществляться обратный отсчет значения asc time до нуля по мере перемещения потолка вверх вы можете подниматься к новому потолку вы можете подниматься на поверхность только после выключения меток asc time и ceiling так как это означает что деком прессионная остановка и все обязательные остановки безопасности были вы полнены тем не менее рекомендуется не начинать перемещение до тех пор пока не будет отключен знак stop его отключение означает что была также выполнена рекомендуемая остановка безопасности продолжительностью в 3 три минуты 97
- Кроме того предупреждение об ошибке er указывает вам на то что у вас есть всего 3 три минуты для исправления ситуации вы должны немедленно выпол нить спуск до глубины потолка или ниже 97
- Отображение нахождения над потолком 97
- Отображение нахождения над потолком при подъеме выше потолка во время декомпрессионной остановки на экране отображается стрелка направленная вниз и включается непрерывный звуковой сигнал 97
- Перед погружением в режиме mixed 98
- Погружение в режиме mixed 98
- Значения по умолчанию для смеси газов 99
- Дисплеи кислорода и гелия 100
- Насыщение тканей кислородом olf 101
- Насыщение тканей кислородом olf в режиме mixed подводный компьютер помимо контроля влияния на дайвера инертного газа также отслеживает воздействие кислорода эти расчеты рассмат риваются как полностью независимые функции 102 101
- Переключение газа и использование нескольких смесей дыхательных газов 102
- Погружение в режиме gauge dive gauge 103
- В режиме gauge суммарное время погружения всегда отображается в минутах в правом нижнем углу кроме того dive timer таймер погружения в центральном окне отображает время в минутах и секундах dive timer таймер погружения в центральном окне включается при начале погружения он может быть сброшен во время погружения а также использован в качестве секундомера нажатием кнопки select 104
- Во время погружения также отображается давление в баллоне если эта функция включена 104
- Замечание в режиме gauge скорость подъема не контролируется 104
- Замечание в случае погружения в режиме gauge переключение между режимами невозможно до истечения обратного отсчета времени запрета авиаперелетов 104
- Замечание режим gauge не предоставляет вам информации о деком прессии 104
- Глава 7 после погружения 105
- Продолжительность времени пребывания на поверхности 105
- Или на попеременно отображаемых дисплеях указывается следующая инфор мация максимальная глубина последнего погружения в метрах футах время последнего погружения в минутах отображаемое как параметр dive time текущее время параметр time текущая температура в c f давление в баллоне в барах фунтах на квадратный дюйм если функция включена в случае установки режима mixed также отображается следующая информация процентное содержание кислорода метка 106
- Парциальное давление кислорода метка p 106
- Текущее значение насыщения тканей кислородом метка olf 106
- Нумерация погружений 107
- Планирование последовательных погружений 107
- Авиаперелеты после погружения 108
- Режим dive planning plan nodec 109
- При входе в режим dive planning plan nodec дисплей сначала кратковре менно отображает оставшееся время рассыщения и только после этого перехо дит в режим планирования нажатиями кнопок up down вы можете выполнить просмотр пределов погруже ния без декомпрессии с приращениями в 3 м 10 футов вплоть до 45 м 150 футов пределы погружения без декомпрессионных остановок свыше 99 минут отобра жаются символом если содержание o2 является слишком высоким для планированной глубины вместо цифрового значения предела погружения без декомпрессии отображается na 110
- Режим планирования учитывает следующую информацию предыдущих погруже ний все расчетное остаточное содержание азота 110
- Номера погружений отображаемые при планировании погружения 111
- Режим memory 112
- Журнал погружения mem logbook 113
- Журнал погружения mem logbook подводные компьютеры suunto d9tx поддерживают работу с универсальными и высокоемкими функциями logbook журнал погружений и profile memory память профилей данные записываются в память профилей на основании выбранной частоты отчетов погружения длительностью которые меньше выбранного интервала записи не регистрируются см раздел 5 установка частоты отсчетов между самым старым и последним погружением отображается текст end of logs конец журналов на трех страницах отображается следующая ин формация 113
- Страница i главный дисплей значение максимальной глубины 113
- Замечание значение максимальной глубины может быть сброшено до 0 0 м 0 футов при помощи интерфейса для пк и загружае мого программного обеспечения suunto dm4 115
- Замечание несколько последовательных погружений считаются от носящимися к одной серии последовательных погружений если не истекло время запрета авиаперелетов см допол нительную информацию в раздел 7 нумерация погруже ний 115
- История погружений 115
- История погружений историей погружений называется сводка всех погружений зарегистрированных в подводном компьютере на дисплее отображается следующая информация 115
- Память истории погружений может хранить максимум информацию о 999 погру жениях и 999 часах погружений по достижении этих максимальных значений счетчики снова начинают отсчет с нуля 115
- Suunto dm4 с movescount 116
- Movescount 117
- Глава 8 правила ухода и обслуживания подводного компьютера suunto 119
- Глава 9 замена элемента питания 126
- Замена элемента питания компьютера 126
- Замена элемента питания беспроводного передатчика 127
- Замена элемента питания передатчика 127
- Комплект элемента питания передатчика 127
- Требуемый инструмент 127
- Глава 10 технические данные 131
- Технические характеристики 131
- Техническая модель декомпрессии rgbm компании suunto 136
- Адаптивная декомпрессия rgbm компании suunto 138
- Высокогорные погружения 139
- Воздействие кислорода 140
- Авторское право 142
- Глава 11 интеллектуальная собственность 142
- Товарный знак 142
- Уведомление о патентах 142
- Глава 12 заявления об отказе от ответственности 143
- Ответственность пользователя 143
- Глава 13 ограниченная гарантия компании suunto на подводные компьютеры suunto и на принадлеж ности к подводным компьютерам suunto 145
- Глава 13 ограниченная гарантия компании suunto на подводные компьютеры suunto и на принадлежности к подводным компьютерам suunto 145
- Глава 14 утилизация устройства 152
- Глоссарий 153
- Suunto help desk 159
