![Suunto D9tx [85/159] Кроме того в случае задействования дополнительной беспроводной системы передачи данных в левом центральном окне отображается оставшееся время погружения с учетом воздуха параметр air time давление в баллоне в барах или в фунтах на квадратный дюйм отобра жается в левом нижнем углу давление в баллоне отображается графически с левой стороны](/img/pdf.png)
Suunto D9tx [85/159] Кроме того в случае задействования дополнительной беспроводной системы передачи данных в левом центральном окне отображается оставшееся время погружения с учетом воздуха параметр air time давление в баллоне в барах или в фунтах на квадратный дюйм отобра жается в левом нижнем углу давление в баллоне отображается графически с левой стороны
![Suunto D9tx [85/159] Кроме того в случае задействования дополнительной беспроводной системы передачи данных в левом центральном окне отображается оставшееся время погружения с учетом воздуха параметр air time давление в баллоне в барах или в фунтах на квадратный дюйм отобра жается в левом нижнем углу давление в баллоне отображается графически с левой стороны](/views2/1013607/page85/bg55.png)
•

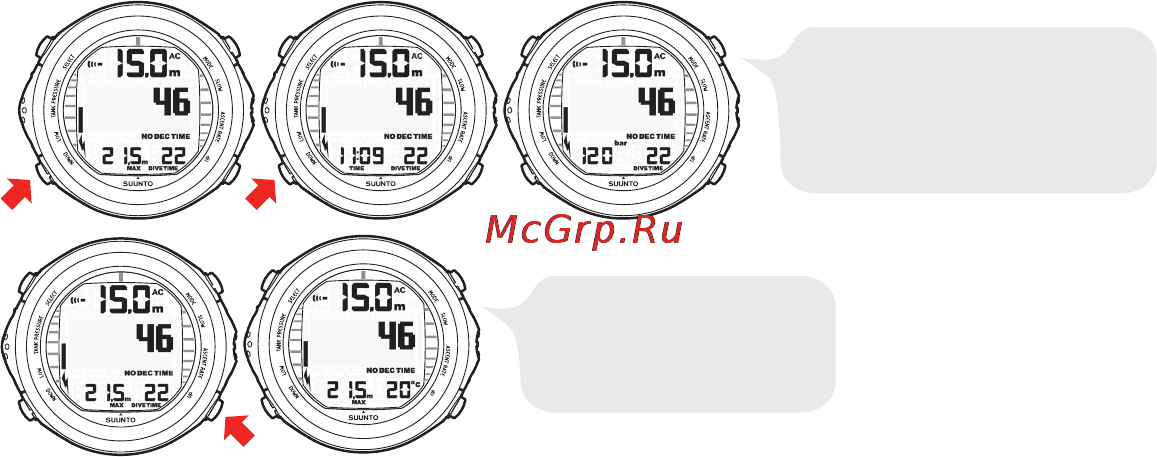

максимальную глубину при текущем погружении в метрах/футах, параметр
MAX
•
текущее время, параметр TIME
КНОПКА DOWN ПООЧЕРЕДНО
ОТОБРАЖАЕТ ЗНАЧЕНИЕ
МАКСИМАЛЬНОЙ ГЛУБИНЫ,
ТЕКУЩЕГО ВРЕМЕНИ И ДАВЛЕНИЯ
В БАЛЛОНЕ.
КНОПКА UP
ПООЧЕРЕДНО ОТОБРАЖАЕТ
ВРЕМЯ ПОГРУЖЕНИЯ И
ТЕМПЕРАТУРУ ВОДЫ.
Кроме того, в случае задействования дополнительной беспроводной системы
передачи данных:
•
в левом центральном окне отображается оставшееся время погружения
с учетом воздуха, параметр AIR TIME
•
давление в баллоне в барах (или в фунтах на квадратный дюйм) отобра-
жается в левом нижнем углу
•
давление в баллоне отображается графически с левой стороны
86
